手动式管材弯曲成型加工装置

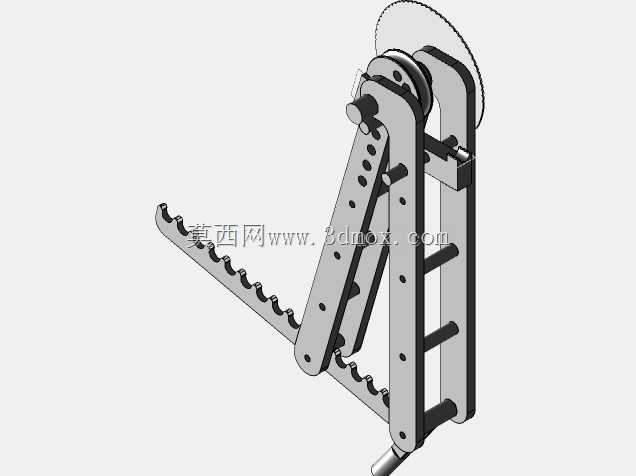

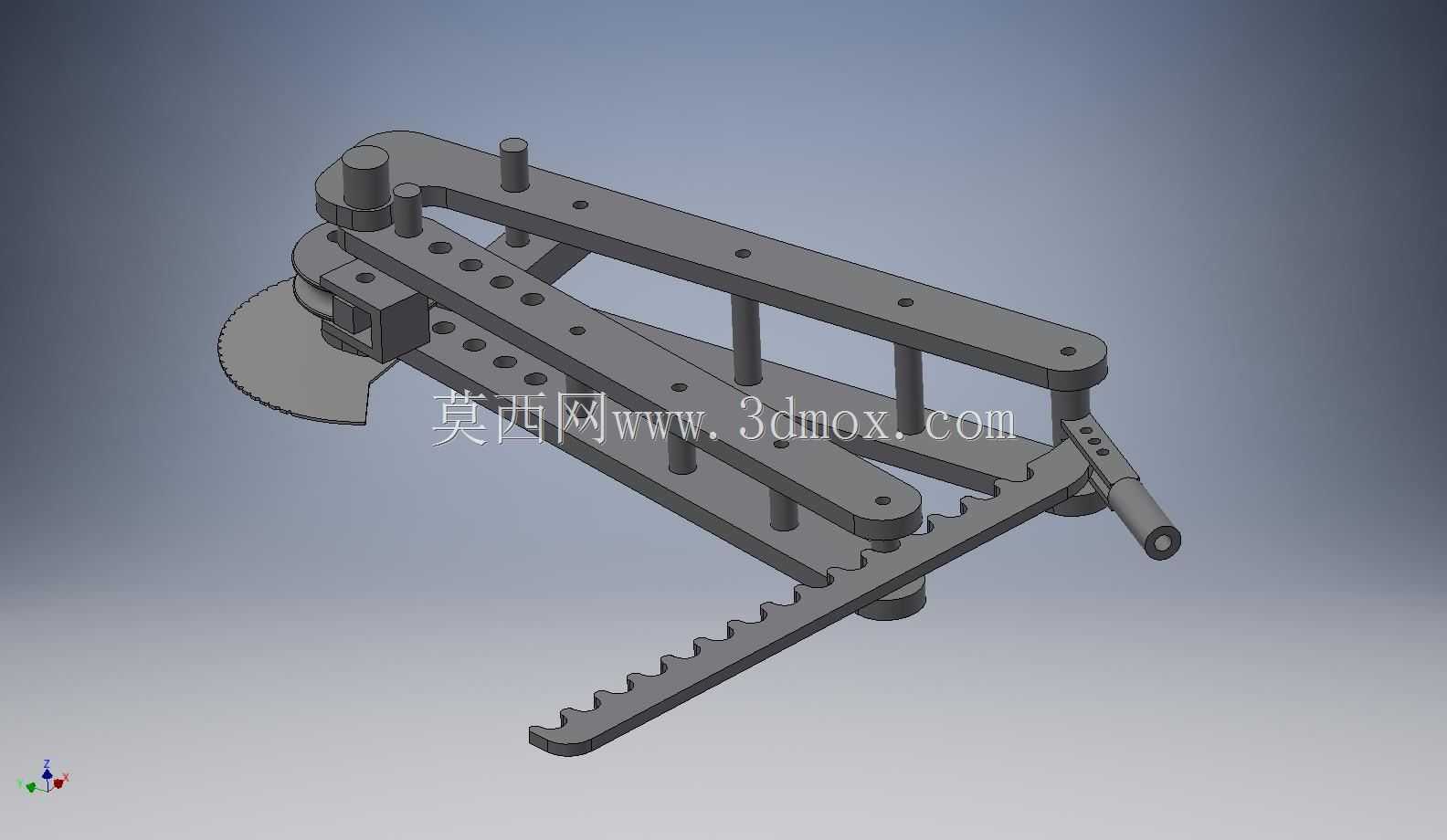

这款手动弯管装置主要面向小批量管材弯折加工场景，在五金维修、小型管件预制、户外管路施工、DIY改装作业中都能适配，无需外接电源或液压动力源，单人即可完成操作，适合没有固定加工工位、需要移动作业的场合。设备核心采用棘轮棘条进给结构搭配成型弯模，作业时将待加工管材卡入对应规格的弯模卡槽内，通过扳动操作手柄带动连杆机构进给，利用棘轮的单向锁止特性持续对管材施加平稳的弯曲力矩，避免手动弯折过程中出现的管材扁瘪、弯折角度回弹不均、弯角处起皱等常见问题。设计上采用模块化快换弯模结构，标配适配18毫米管径的成型模具，更换不同规格的弯模后，可完成最大直径40毫米管材的弯曲作业，弯模的曲率半径可根据实际管路铺设需求更换调整，覆盖常见的给排水管、小型金属穿线管、四轮改装车车架管材的弯折需求。整体采用铰接连杆式框架结构，所有受力铰接点均配置销轴连接，长条形连杆上预留多组调节孔位，可根据待弯管材的管径、壁厚调整力臂长度，匹配不同材质管材弯折所需的力矩，避免薄壁管因受力过大出现管壁塌陷。设备底部的棘条采用锯齿形啮合结构，进给过程中可实现步进式锁止，操作人员无需持续保持施力状态，可在弯折过程中随时核对弯折角度，调整进给量，保证弯角精度。整机无复杂电控或液压元件，所有结构件均为常规机械加工件，维护时仅需定期在铰接销轴处加注润滑脂即可，长期使用出现磨损后可单独更换销轴、棘条等易损件，维护成本极低。从安装边界来看，设备作业时无需固定在工作台面，可直接放置在平整地面操作，整体展开后的操作空间仅需1.2米长、0.6米宽的区域即可满足全行程操作需求，收纳时可将手柄折叠收拢，整体体积小巧，可放入常规五金工具箱内转运，适配流动作业、现场抢修等场景的使用需求。在实际管路预制作业中，这款装置可替代大型电动弯管设备完成小角度、小批量的弯管作业，尤其适合改装场景下的非标准角度弯管需求，操作人员可根据实际安装位置实时调整弯折角度，无需提前预制参数，作业灵活性远高于固定式大型弯管设备。
