RAPTOR-360熔融沉积成型桌面级3D打印设备

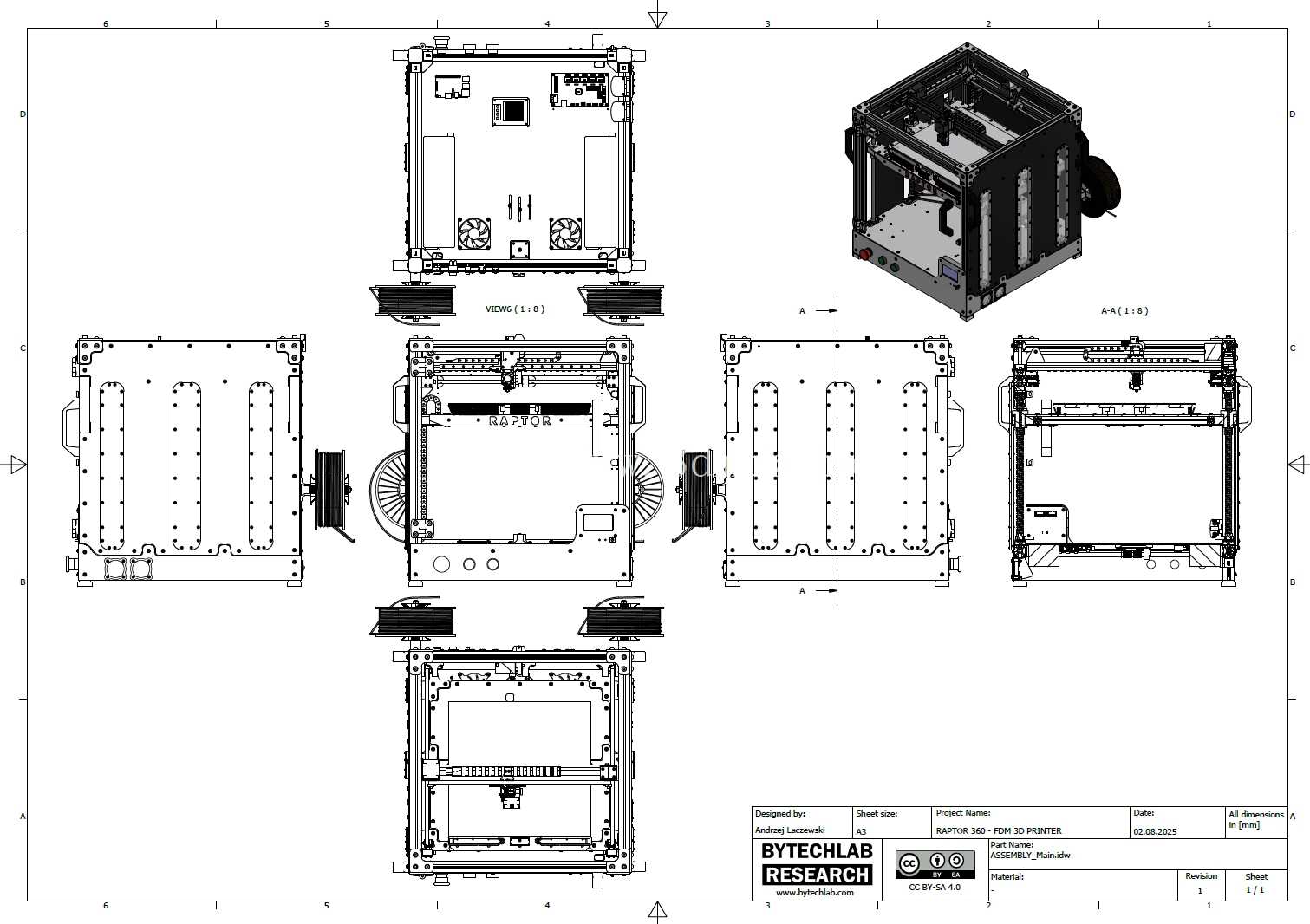

这款熔融沉积成型设备的框架采用标准欧标铝型材搭建，型材槽口统一为常用的20系列规格，所有连接点位均采用内置角码与T型螺栓锁紧，无需额外焊接工序，装配完成后整体框架的形位公差可控制在0.2mm以内，能有效避免长期运行过程中因框架形变导致的打印精度漂移。设备的成型腔体采用半封闭结构，侧面与背部设置亚克力挡板，既可以阻挡打印过程中产生的细微塑料颗粒飘散，也能减少腔体内外空气对流带来的温度波动，对于ABS等易翘曲的工程材料打印适配性更好，正面预留开放式操作口，方便操作人员中途调整模型位置、更换耗材或者清理打印平台。

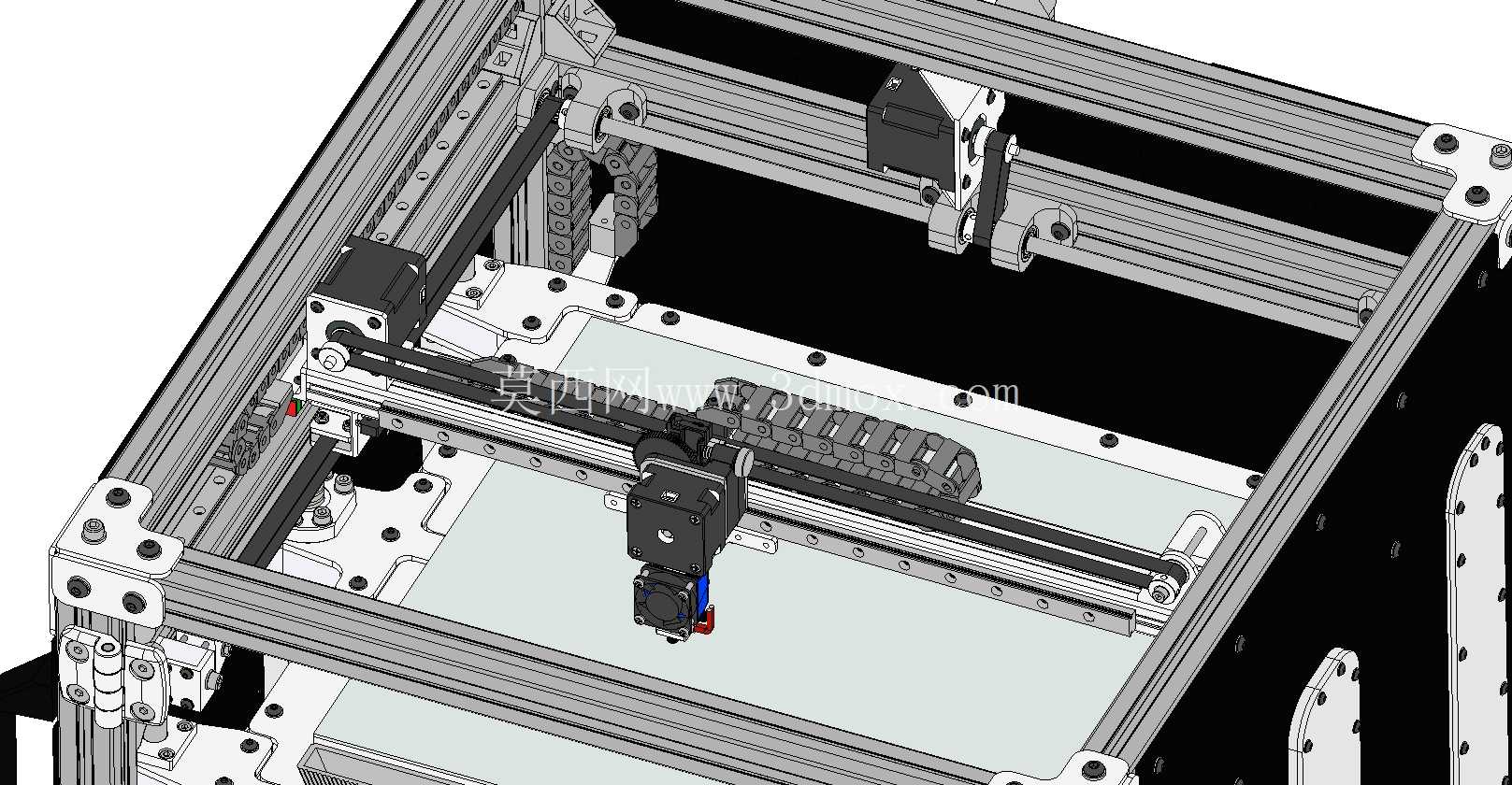

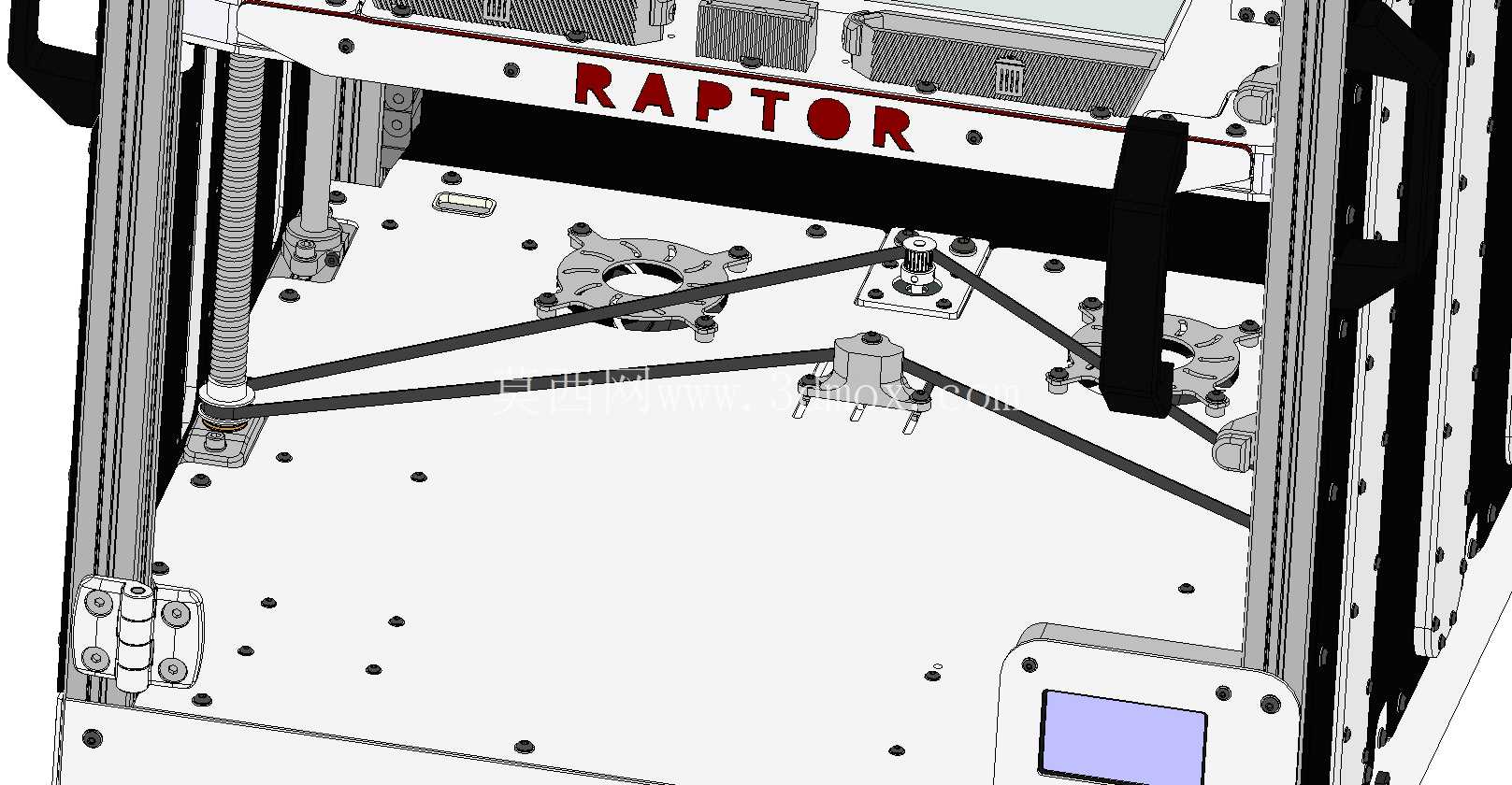

运动系统采用CoreXY结构设计，相比传统的十字轴传动方案，X、Y轴的运动负载均由两台固定在框架背部的伺服电机分担，运动端的打印头组件重量更轻，高速运动时的惯性更小，打印过程中的振纹控制表现更优，传动同步带采用宽度6mm的钢丝芯同步带，张紧机构设置在框架侧方的型材槽内，无需拆解外板即可完成皮带张紧度调整，日常维护效率更高。Z轴传动采用双导程精密滚珠丝杠搭配直线光轴导向，丝杠导程为4mm，层厚调节范围覆盖0.1mm到0.3mm，可根据不同的打印精度需求灵活调整参数，平台升降过程中的平行度偏差可通过底部的四个调平螺母手动校准，配合平台表面的柔性磁吸贴膜，打印完成后的模型取件无需借助铲刀暴力撬动，可直接弯折贴膜实现模型分离。

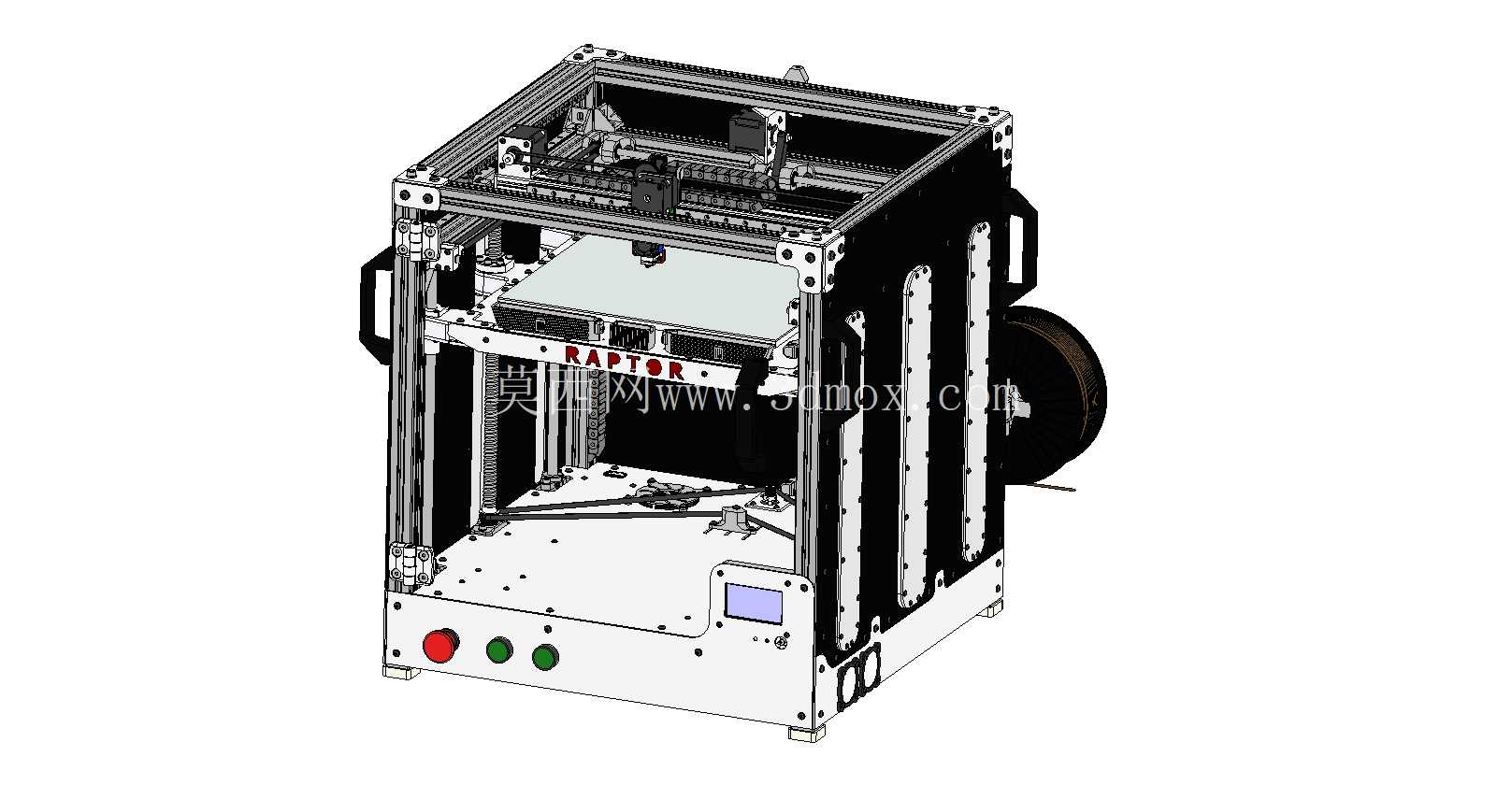

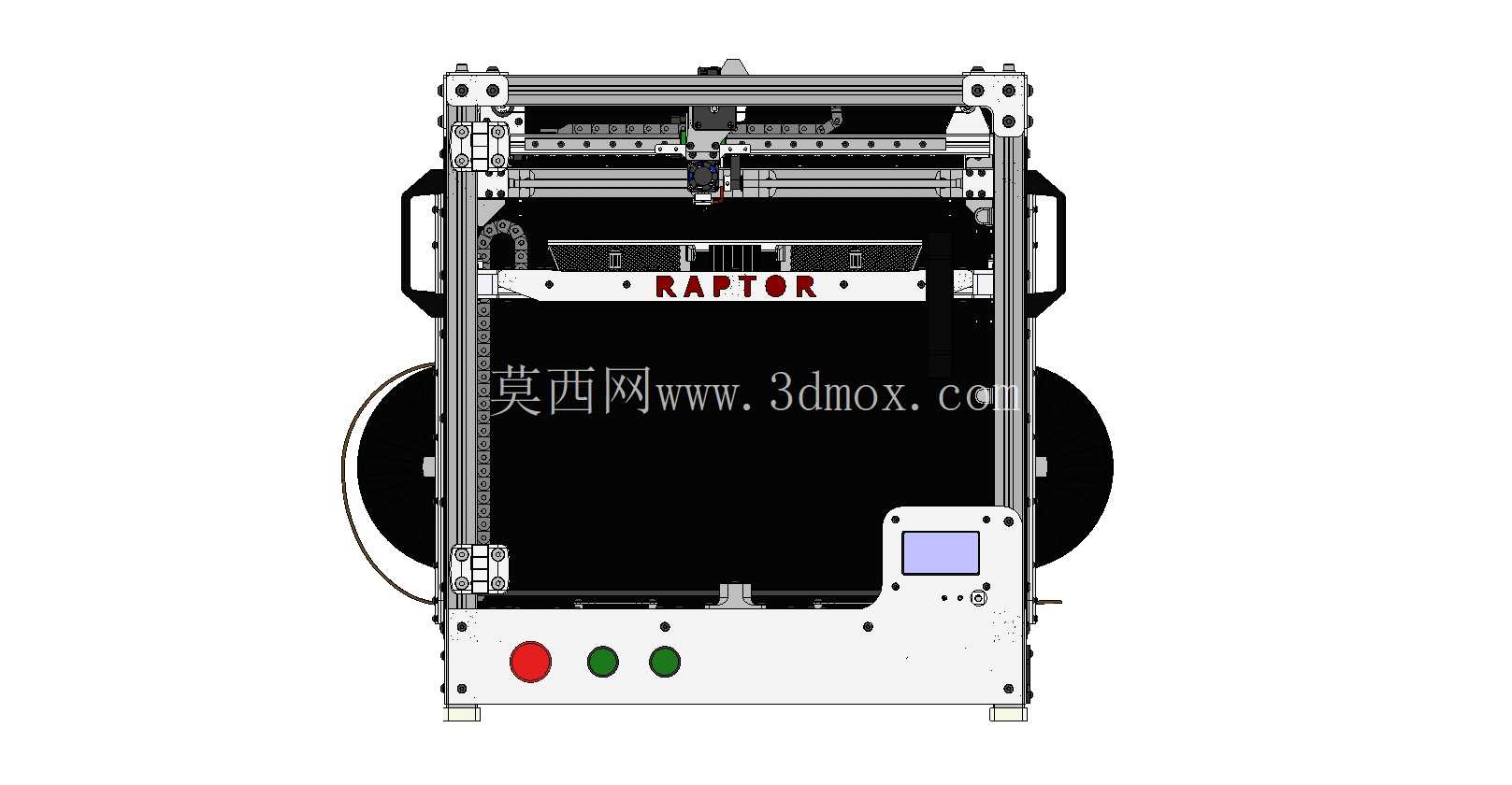

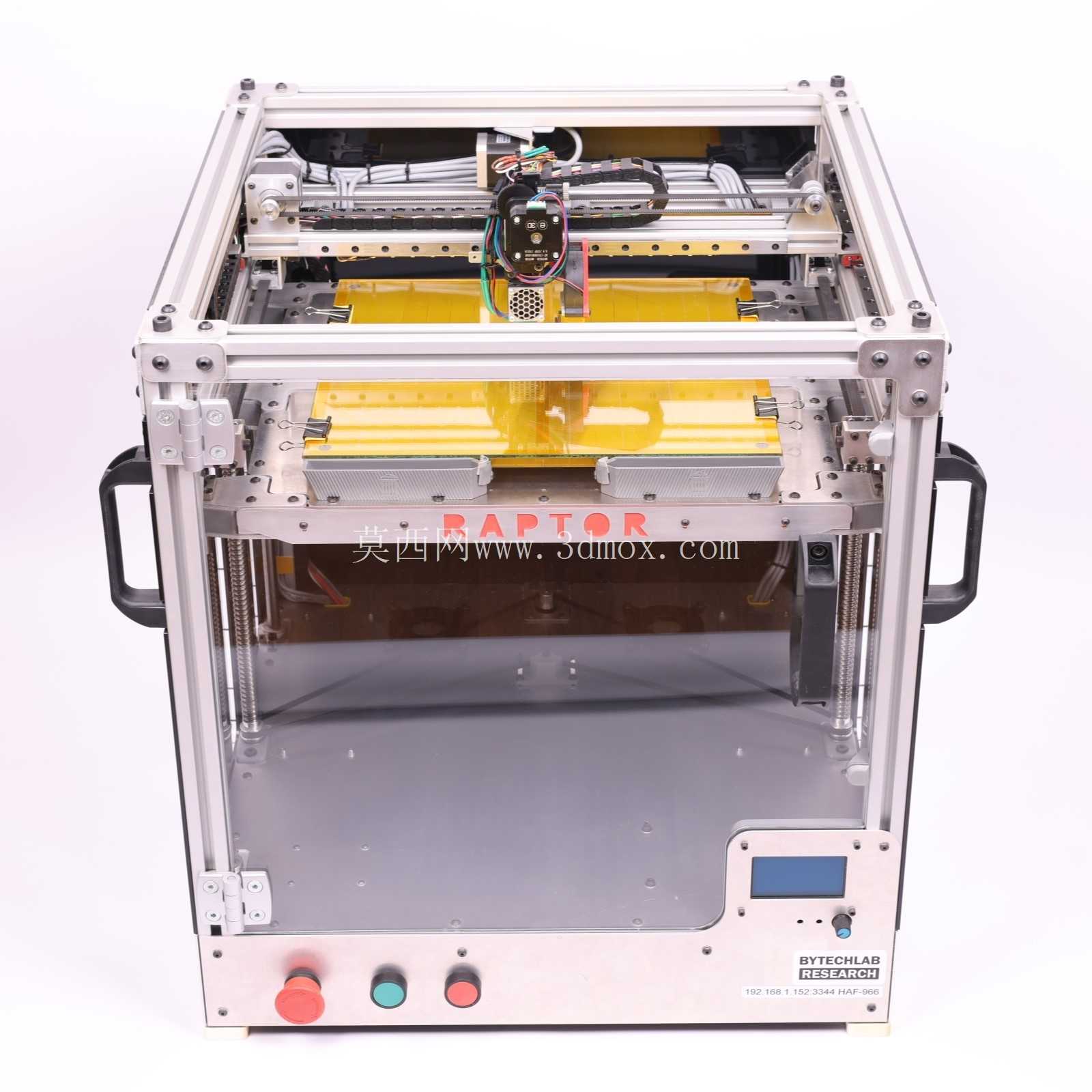

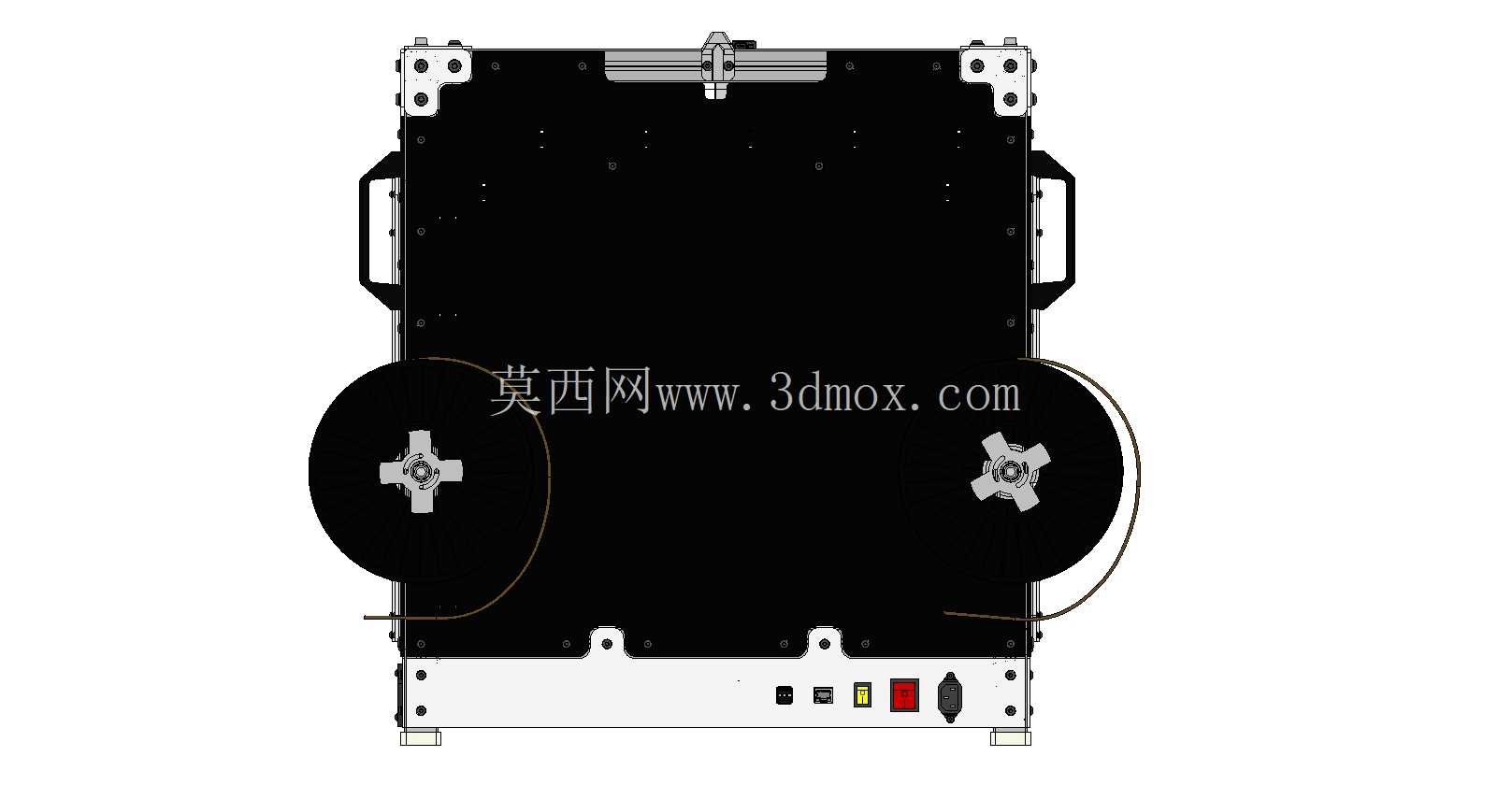

耗材供给端采用侧挂式近程挤出结构，挤出齿轮采用硬质合金材质，送料齿的齿形经过优化，对PLA、PETG、TPU等不同硬度的耗材都能提供稳定的送料推力，耗材架直接固定在设备右侧的型材立柱上，料盘转动阻尼可通过架体上的调节旋钮调整，避免打印过程中料盘惯性转动导致的耗材打结、送料过量问题。设备正面下方集成了小型触控显示屏与实体操作按钮，红色急停按钮设置在最左侧位置，遇到堵头、错位等异常情况时可一键切断运动系统供电，两个绿色功能按钮分别对应进料、退料操作，无需进入屏幕菜单即可完成基础的耗材装卸操作，显示屏界面采用层级化设计，可实时显示喷头温度、热床温度、打印进度、剩余打印时间等核心参数，也支持直接在屏幕上调整打印速度、风扇转速等临时参数。

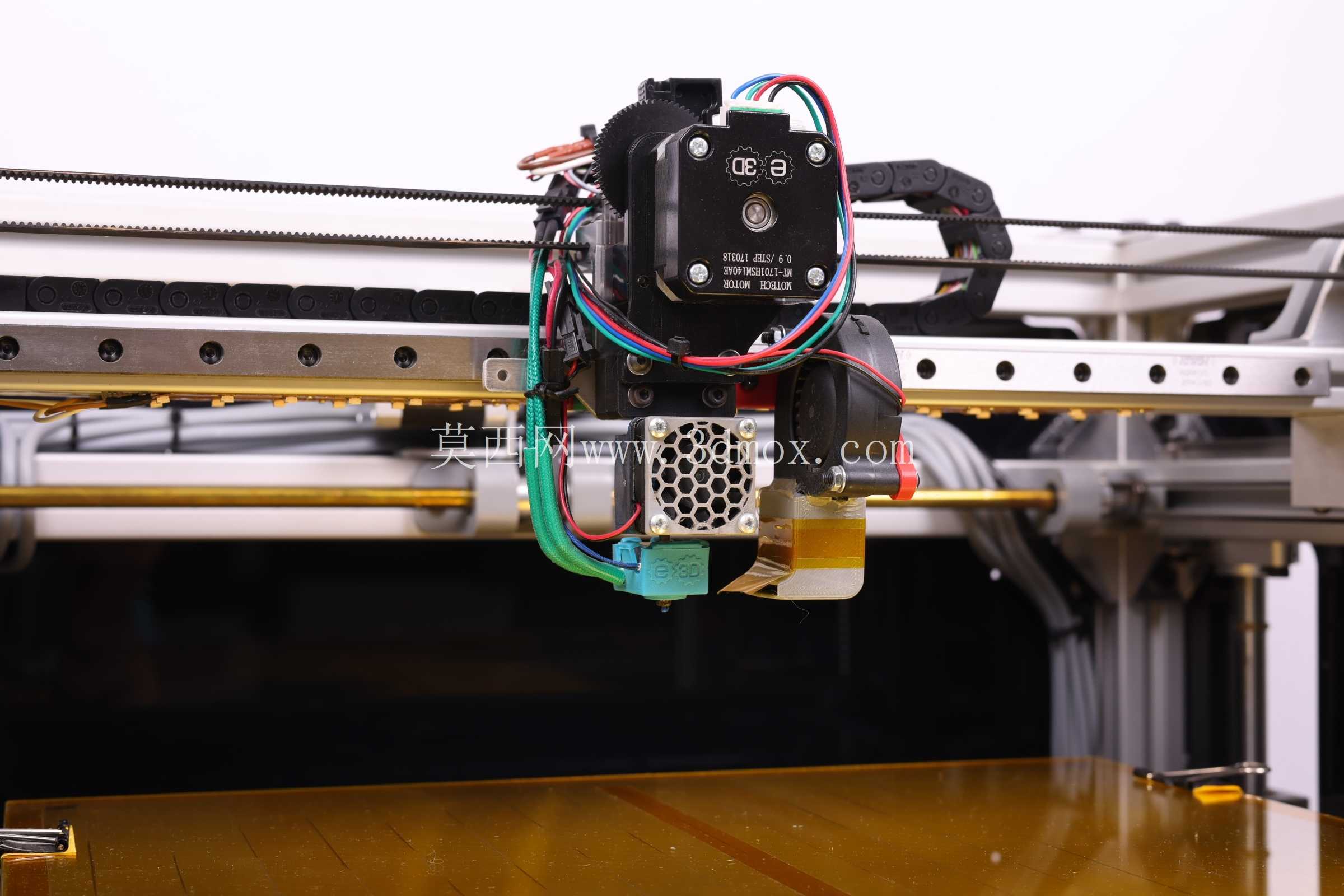

从实际应用场景来看，这款设备可放置在普通办公桌面使用，整体占地面积仅相当于一台普通A3幅面激光打印机，不需要额外的工业级供电配套，普通220V民用插座即可满足供电需求，适合小型设计工作室、高校创客空间、产品研发部门用来制作手板验证件、工装夹具、定制化结构件。设计过程中充分考虑了DIY改装的拓展性，铝型材框架的所有空余槽位都预留了安装空间，用户可根据自身需求加装自动调平传感器、 enclosure恒温罩、多色打印模块、空气过滤组件等拓展配件，不需要对原有框架进行打孔、切割等破坏性改造。设备的所有走线均沿型材槽内布置，外侧通过线槽盖板遮挡，既避免了运动过程中线路剐蹭传动部件，也让整机外观更加整洁，线路接插件全部采用标准PH2.0端子，后期更换损坏的电机、传感器等配件时无需重新焊接线路，直接插拔即可完成更换。打印喷头采用快拆式结构，喉管、加热块、喷嘴均为标准通用配件，市场上容易采购替换，喷嘴磨损后只需要拧下固定螺丝即可完成更换，不需要拆解整个挤出组件，日常维护的配件成本更低。热床采用铸铝加热板搭配耐高温绝缘层，最高加热温度可达110摄氏度，表面平整度经过铣削加工，整个打印平面的温度差可控制在5摄氏度以内，能有效减少大尺寸模型打印时的边角翘曲问题。
