管架式FDM桌面级熔融沉积3D打印设备

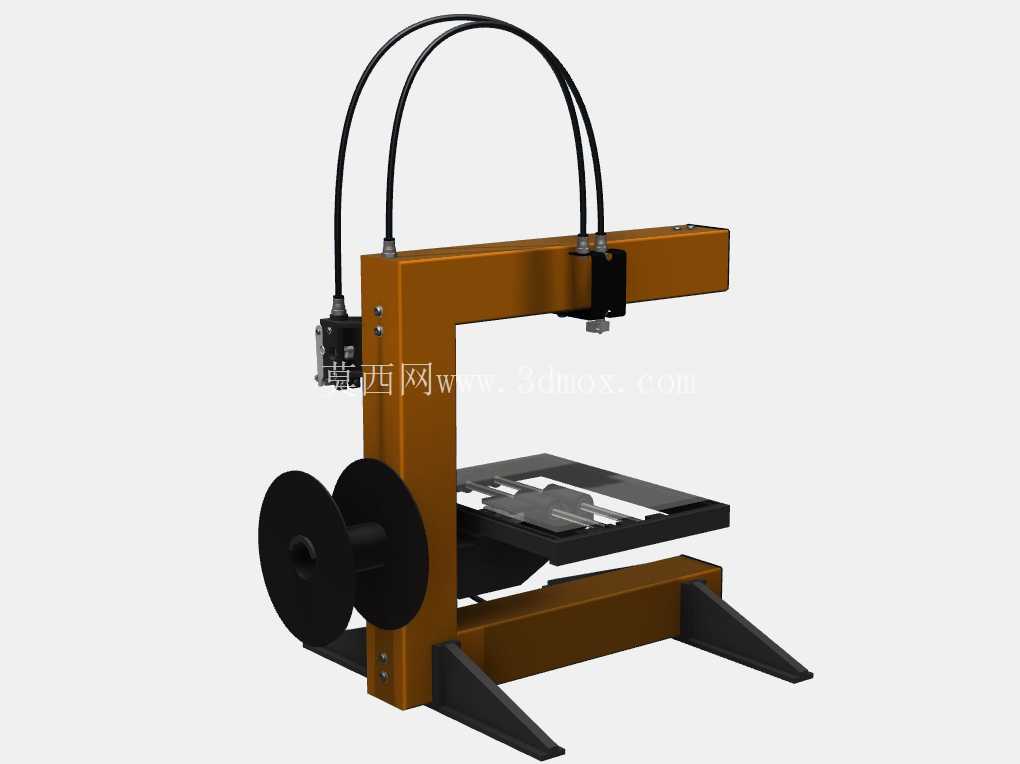

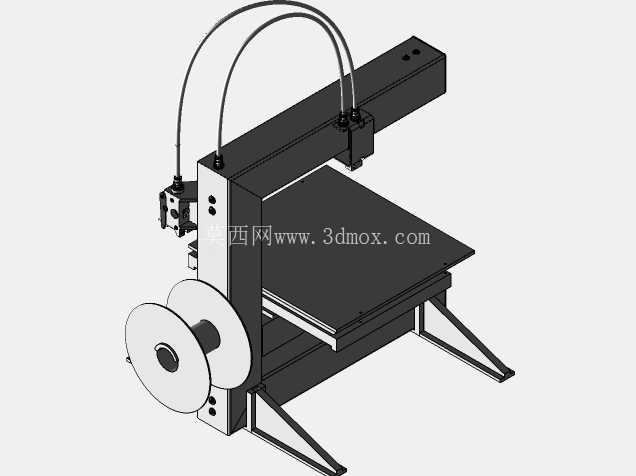

这款管架结构的熔融沉积成型设备，核心定位是面向个人创客、小型设计工作室的快速原型制作场景，区别于常见的铝型材拼装桌面机型，整机采用一体式弯折成型的金属立式机架作为核心承载结构，省去了多段型材拼接带来的累计装配误差，机架底部设置两个向外延伸的三角支撑脚，无需额外配重即可保证整机在高速打印移动时的稳定性，支撑脚与桌面接触的端面预留了防滑垫安装槽，可粘贴橡胶垫抵消打印过程中挤出头快速移动产生的振动，避免打印件出现层纹偏移的问题。

从运动结构布局来看，设备采用了经典的笛卡尔坐标系运动方案，X轴运动模组直接集成在立式机架的横向悬臂端，挤出头组件通过滑块安装在X轴线性导轨上，可实现横向的精准往复移动；Y轴运动平台设置在机架下部的水平安装位，负责打印平台的前后进给，Z轴方向的升降则通过悬臂整体的上下移动实现，这种布局将耗材架直接集成在机架左侧的悬臂下方，料盘轴直接固定在机架侧板上，省去了独立耗材架的额外安装空间，PLA、ABS等1.75mm直径的丝状耗材可直接从料盘牵引至挤出头，送丝路径短且弯折角度平缓，能有效减少送丝阻力过大导致的断丝、出料不均问题。

设备的挤出端采用近程挤出结构设计，挤出电机直接安装在打印头滑座上，相比远程送丝结构，对柔性耗材的适配性更好，回料响应速度更快，能有效减少打印过程中的拉丝、漏料缺陷。打印平台采用镂空式金属板结构，既减轻了Y轴运动负载，又能配合磁吸式平台贴纸实现打印件的便捷取放，平台下方预留了加热模块的安装位，可根据使用需求加装加热床，满足ABS等易翘曲耗材的打印温度要求。

从安装边界来看，整机横向占用空间仅略大于A3纸张幅面，竖向高度控制在普通桌面设备的常规范围内，无需额外定制工作台，普通办公桌即可放置；设备背部的走线采用集成式拖链布局，两根弧形拖链从机架顶部延伸至打印头位置，将X轴、Z轴的电机线、加热线、温度传感器线全部收纳在内，避免运动过程中线缆与机架、运动部件发生摩擦干涉，拖链的弯曲半径经过匹配设计，长期往复运动也不会出现线缆折损的问题。

在实际应用场景中，这类设备可满足结构设计阶段的手板验证需求，小尺寸的工装夹具、创意产品原型、教学演示模型都可通过该设备直接制作，相比工业级增材设备，它的开机准备流程短，维护门槛低，更换耗材、清理喷嘴等日常操作无需专业工具即可完成。机架的一体式结构在出厂时即可完成核心运动部件的预装，用户拿到手后仅需调平平台、穿入耗材即可开始打印，省去了散件拼装机型漫长的装配、校准流程。

设计过程中，机架的受力经过了针对性优化，横向悬臂的厚度经过校核，在挤出头移动至悬臂最远端时，形变量控制在打印精度允许的范围内，不会因为悬臂下垂导致打印层厚不均；两侧的三角支撑脚将整机重心控制在底部支撑面的中心位置，即使打印过程中Y轴平台快速前后移动，整机也不会出现晃动。料盘的安装位置经过反复调整，确保耗材从料盘导出到挤出头的路径始终保持顺畅，不会因为料盘转动时的阻力波动影响送丝精度。设备的控制板安装位设置在机架后侧的封闭空间内，可有效阻挡打印过程中产生的粉尘落入控制电路，同时预留了散热风道，保证长时间连续打印时控制元件的工作温度处于合理区间。
