三工位角磨机壁挂式支撑固定架结构

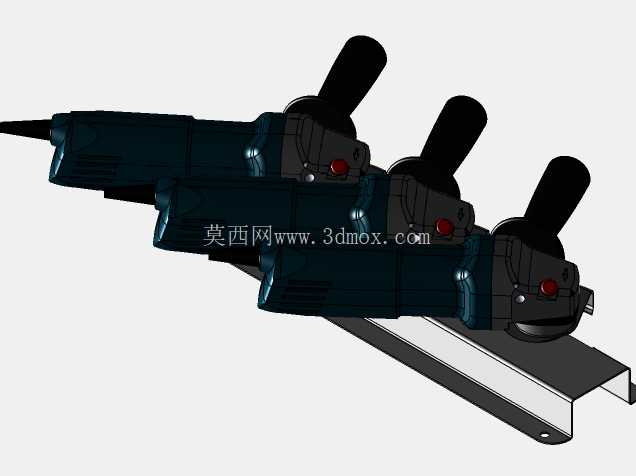

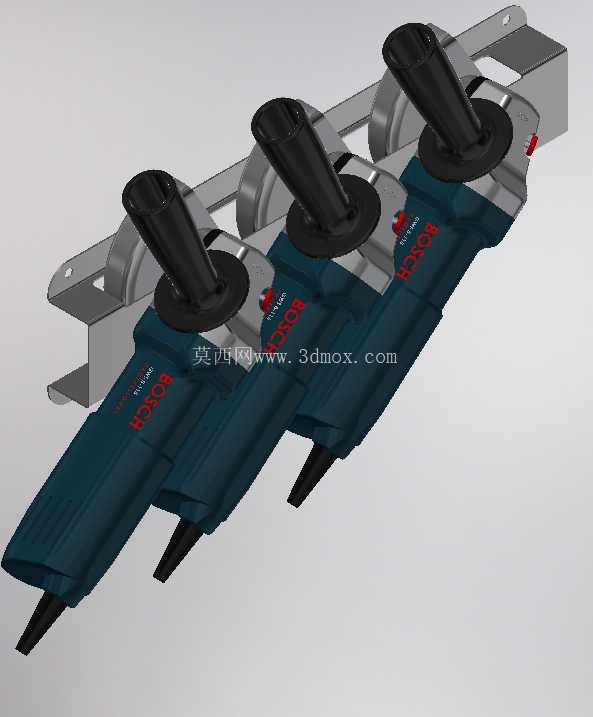

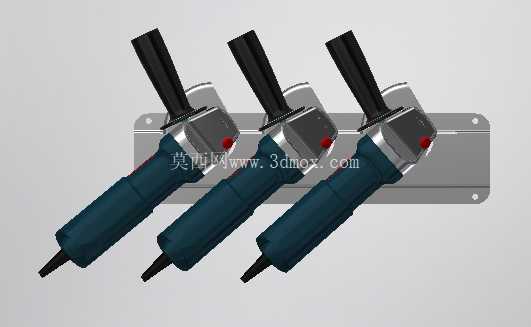

　　在金属加工、五金修配、小型零部件打磨去毛刺的作业场景里，角磨机是高频使用的手持研磨工具，但单手持握作业时存在握持疲劳、打磨角度偏移、多台工具摆放杂乱的问题，这款三工位角磨机支撑固定架，正是针对车间工位工具规整、定点辅助研磨的实际需求设计的壁挂式工装结构。从实际安装边界来看，该支架采用壁挂式安装逻辑，背部预留的挂装孔位适配车间常见的方管挂架、墙面膨胀螺栓安装场景，整体横向排布三个独立的角磨机固定位，单工位适配市面主流100型角磨机的握持机身轮廓，固定位采用半包围卡扣式结构，不需要额外的锁止螺栓，作业人员取放工具时只需要顺着机身导向槽推入即可完成固定，取用时间不超过两秒，完全匹配高频作业时的工具取放节奏。

　　设计过程中没有采用复杂的联动结构，三个固定位之间通过冲压成型的金属连接板连为整体，连接板上预留的弧形让位槽刚好避开角磨机的开关拨杆、散热格栅位置，不会干涉工具本身的操作部件，同时每个固定位的下方都做了内凹的集尘导向斜面，打磨作业残留的金属碎屑、磨料粉尘不会堆积在支架缝隙里，日常清理只需要用高压气枪直吹即可完成维护。从功能特性上看，该支架除了承担工具规整存放的作用外，还可以配合工位的定位挡块实现定点角度打磨，当需要对小型工件做固定角度的坡口打磨、毛刺去除时，可以将角磨机卡在支架固定位上调整好探出长度，手持工件靠向砂轮片即可完成稳定研磨，避免手持角磨机时的抖动问题，打磨角度的一致性比纯手持作业提升六成以上，尤其适合批量小零件的去毛刺工序。

　　结构设计上充分考虑了角磨机的重量分布，每个固定位的承重支点都落在角磨机的机头重心位置，长时间挂装不会出现支架变形、机身倾斜的问题，三个工位的间距设置为120mm，取放中间位置的角磨机时不会和两侧的工具发生磕碰，相邻工具的操作空间完全独立。支架的安装高度适配常规站立作业的取放高度，挂装后角磨机的手柄位置距离作业台面约900mm，刚好是作业人员站立时手臂自然下垂的握持高度，不需要抬臂或者弯腰取放工具，能有效降低长时间作业的肢体疲劳。针对角磨机使用后砂轮片残留余温的问题，固定位的卡扣位置特意避开了砂轮片护罩区域，挂装时热态的砂轮片不会和支架金属结构直接接触，不会因为局部高温导致支架漆面脱落、结构强度下降。

　　整个支架的钣金折弯边都做了R3的圆角处理，没有尖锐的冲切毛边，作业人员取放工具时不会被边角划伤，所有的连接位置都采用点焊加满焊的组合工艺，整体承重可达15kg以上，即使满挂三台角磨机同时附带备用砂轮片、打磨附件也不会出现结构变形。在小型机加工车间、五金维修工位、模具修配车间的实际应用中，这类多工位工具支架不仅能解决作业台面上工具杂乱堆放的问题，还能通过定点挂装实现工具的定置管理，作业人员不需要在杂乱的工具堆里翻找角磨机，工位的作业效率能得到明显提升，同时壁挂式的安装方式不占用作业台面的操作空间，对于台面面积有限的小型打磨工位来说，能释放更多的工件摆放空间。
