HSK63筒夹安装专用工装结构设计

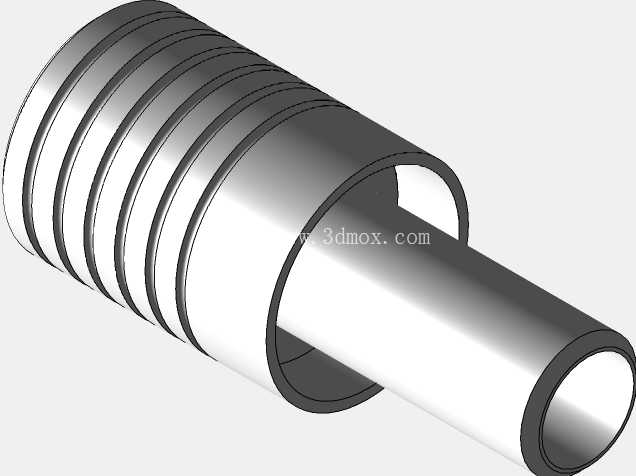

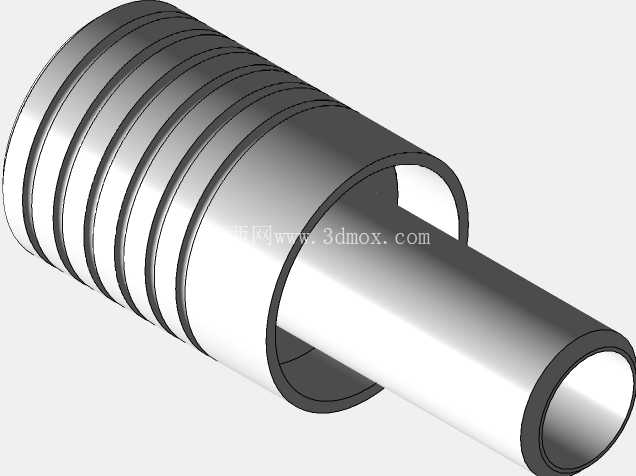

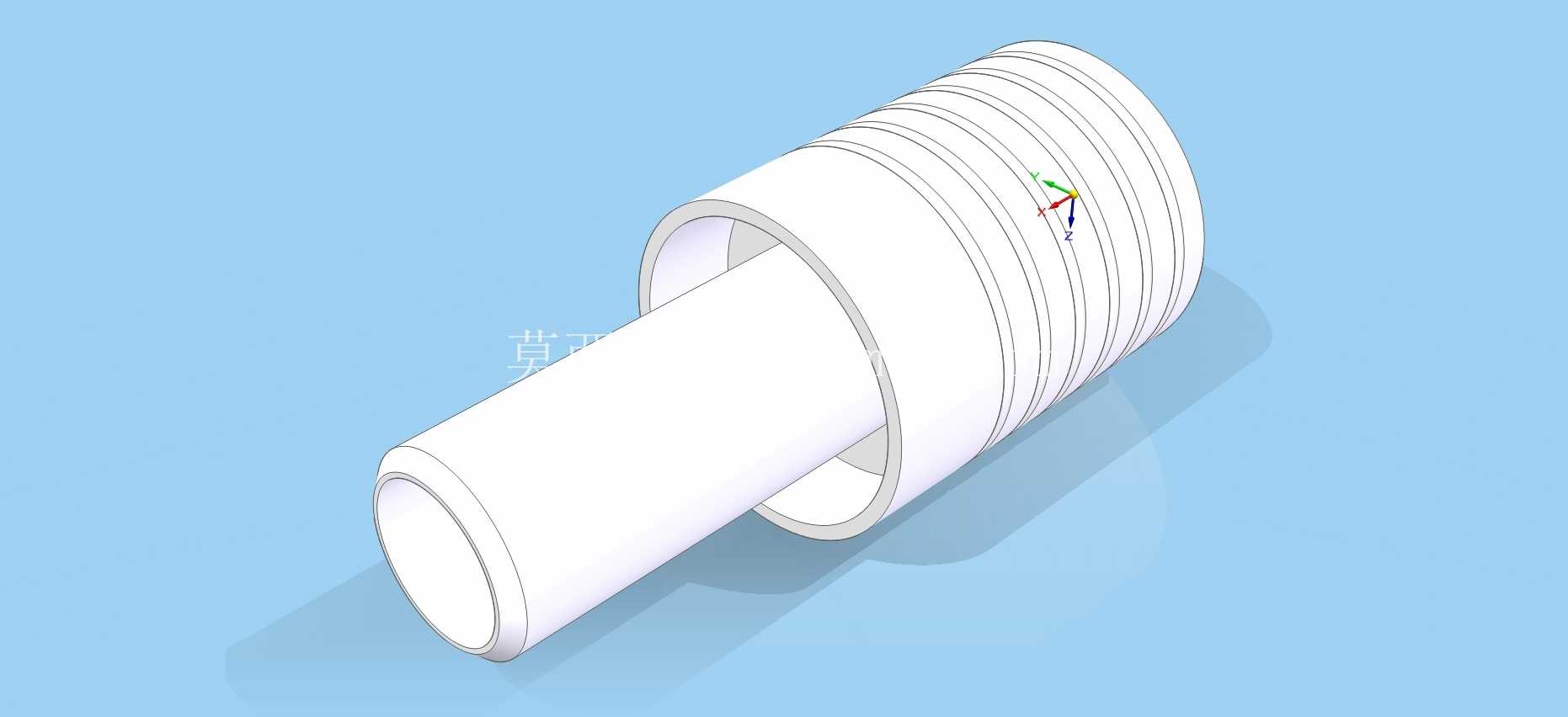

在数控加工车间的日常刀具运维环节，HSK主轴接口的筒夹装夹精度直接决定了高速加工状态下的刀具跳动表现，这套适配HSK63规格的筒夹安装工具，正是针对车间现场装夹作业中容易出现的筒夹偏斜、锁紧力不均、锥面磕碰损伤等常见问题设计的专用作业工装。从结构形态来看，整套工具采用同轴套状主体设计，外层带防滑滚纹的握持段直径适配人手握持施力的合理范围，作业时操作人员无需额外借助台钳夹持，手持即可完成整套装夹动作，避免了传统装夹方式中用硬物敲击筒夹造成的锥面压痕、锁紧螺母螺纹损伤等问题。内层的定位腔严格匹配HSK63筒夹的外锥面轮廓公差，安装时筒夹沿内腔锥面自然滑入定位，不会出现径向偏摆，保证筒夹的弹性收缩槽受力均匀，不会因为单侧受力导致槽口变形、夹头精度丧失。

从实际应用场景出发，这类安装工具主要服务于配备HSK63主轴的加工中心、高速铣削设备的刀具预调工位，不管是车间刀具室的批量刀具预装，还是机台旁的现场换刀作业，都能通过这套工装快速完成筒夹与刀柄的装配，相比徒手装配的方式，能将单支刀具的装夹辅助时间压缩近四成，同时大幅降低装夹过程中刀柄锥面、筒夹定位面的磕碰报废率。设计过程中重点考量了作业时的受力传递路径，工具的施力端面做了圆角过渡处理，不会在压入筒夹时在筒夹端面留下压痕，外层的滚纹段做了等距环槽设计，即便手上沾有切削液也能保持足够的握持摩擦力，不会出现施力打滑的情况。

关于安装边界与尺寸适配，这套工具的内腔深度严格匹配HSK63筒夹的装入行程，压装到位时会有明确的行程止挡，操作人员无需反复调整压入深度，就能保证筒夹与刀柄内锥的配合面完全贴合，避免出现筒夹装入过深导致锁紧螺母卡滞、或是装入过浅导致夹持力不足的问题。工具的整体外径控制在合理范围内，不会和刀柄上的其他结构如油路孔、拉钉安装位产生干涉，适配市面上绝大多数符合DIN标准的HSK63规格刀柄与对应筒夹的安装作业。在长期使用的可靠性设计上，主体结构采用整体式加工成型，没有拼接焊缝或者活动小零件，不会因为车间内的切削液、金属粉尘侵蚀出现结构松动或者零件脱落的问题，日常维护仅需做完作业后擦拭干净表面的油污即可，不需要额外的润滑或者校准作业。

从结构设计的细节来看，工具内腔的锥面公差与HSK63筒夹的外锥公差做了适配间隙设计，既保证筒夹放入时能顺畅滑入定位，又不会因为间隙过大导致定位偏斜，压装过程中受力均匀分布在筒夹的整个锥面上，不会出现局部应力集中导致的筒夹弹性失效。在实际车间使用过程中，这类专用工装能有效降低新操作人员的装夹失误率，即便入职不久的刀具管理员，只要按照作业指引将筒夹放入工具内腔对准刀柄锥面轻推，就能完成准确装配，不需要反复调整筒夹的对中位置，也能避免因为装夹不当导致的加工过程中刀具掉刀、跳动超差等质量问题。针对高速加工场景下对刀具装夹精度的高要求，这套工具的定位面做了相应的表面粗糙度处理，长期使用后也不会因为磨损出现定位偏差，能持续保持稳定的装夹定位精度，适配最高转速上万转的高速铣削加工的刀具装夹需求。
