自行车车架焊接定位组对工装夹具

这套工装夹具主要应用于自行车整车生产环节的车架组焊工序，是车架成型精度控制的核心工艺装备，直接决定了车架各管件的相对位置精度、后续整车装配的适配性以及骑行过程中的受力合理性。在自行车制造的焊装工位上，工人需要将构成车架的头管、上管、下管、座管、后上叉、后下叉等多个异型管件，按照设计的空间角度和位置关系固定后完成焊接，若没有专用定位夹具，仅靠人工划线对齐不仅效率极低，还会出现管件错位、角度偏差，导致后续轮组安装偏斜、五通位置偏移、整车骑行时出现跑偏、受力不均断裂等问题。

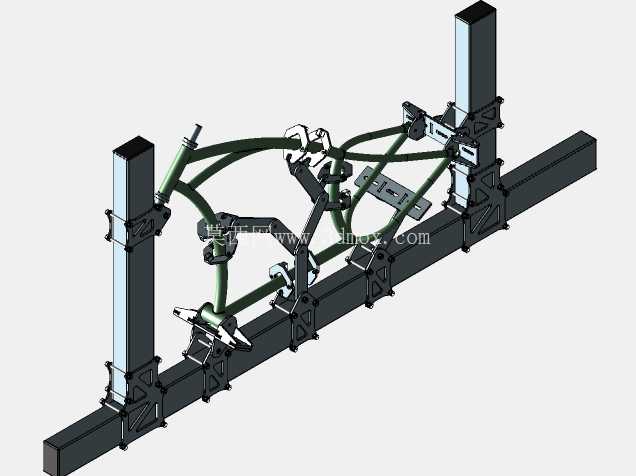

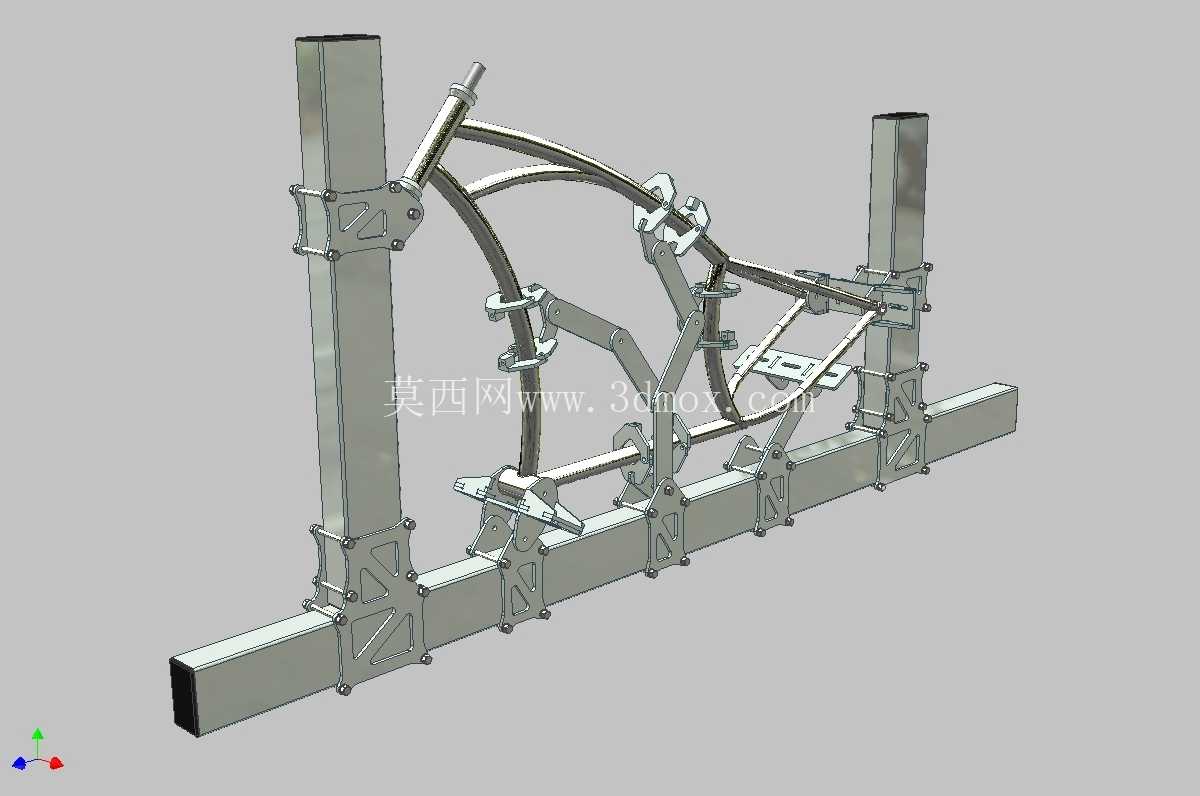

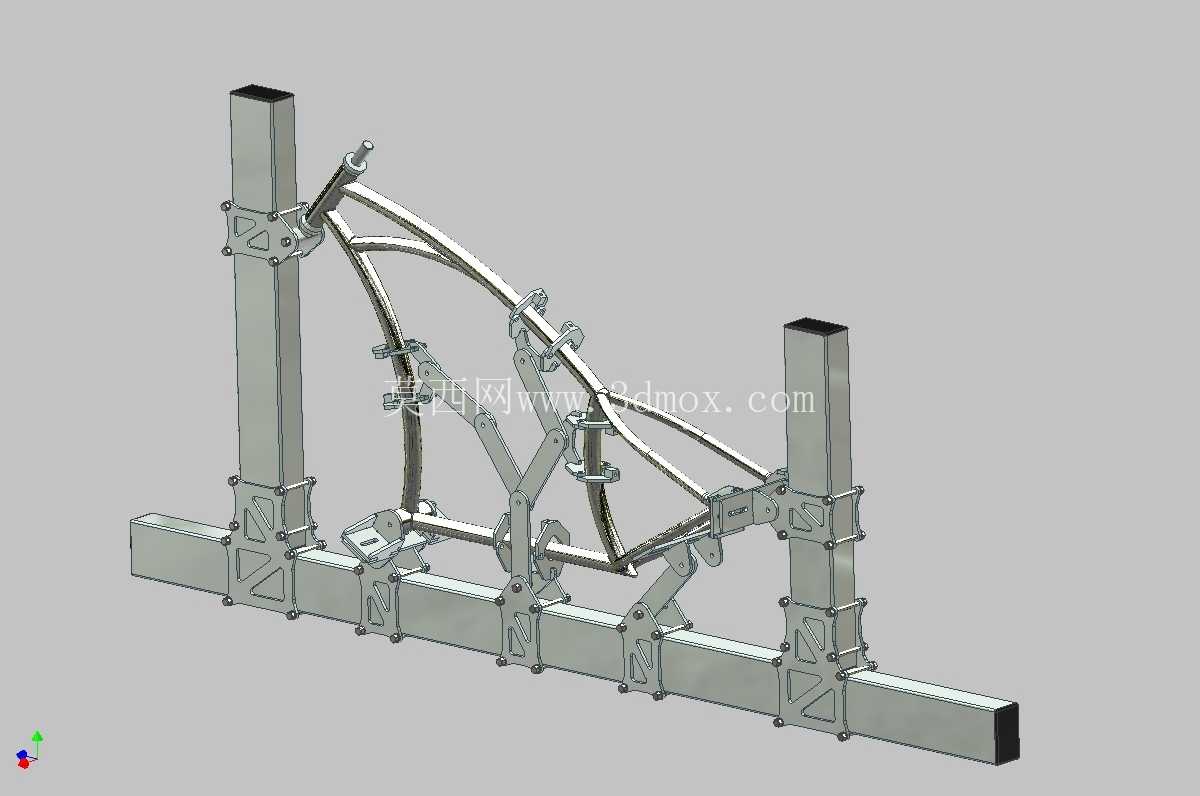

从结构设计来看，这套夹具采用了矩形钢管拼焊的整体底座作为承载基础，底座的平直度经过精加工处理，作为所有定位组件的安装基准面，避免底座变形带来的整体定位误差。两根垂直于底座安装的立式支撑柱作为主要的定位承载结构，支撑柱上开有等距排布的安装孔位，可根据不同尺寸规格的车架调整定位组件的安装高度，兼容不同轮径、不同架型的自行车车架装夹需求。

各定位单元采用了模块化设计思路，针对车架不同部位的定位需求配置了对应的夹紧与定位结构：头管位置配置了带角度微调功能的插销式定位座，可精准固定头管的倾角与轴向位置，保证头管与前叉舵管的装配精度；五通位置设置了V型定位块搭配快速压头，牢牢固定五通的中心位置，这一位置是车架的受力核心，也是曲柄、中轴安装的基准，定位精度直接影响传动系统的运行顺畅度；后叉位置设置了多组可调式定位臂，分别对应后上叉、后下叉的端点定位，可通过调整臂的伸缩与旋转角度，匹配不同后开档尺寸、不同后三角角度的车架设计，每个定位点都配置了快速夹紧手柄，工人无需额外工具即可完成工件的装夹与拆卸，大幅提升工位操作效率。

在安装边界方面，这套夹具的底座采用标准工业铝型材与矩形钢管组合结构，底部预留了与车间焊接工作台的T型槽匹配的安装孔位，可直接固定在常规的焊接工作台上使用，整体占地尺寸适配中小型焊装工位的空间要求，不会占用过多的车间操作空间。夹具的所有定位接触面都做了防焊渣粘连的表面处理，避免长期焊接过程中焊渣溅落堆积在定位面上，导致定位精度下降；夹紧压头的接触位置采用了铜质垫块，既可以避免夹紧过程中刮伤管件表面的涂装或母材，也能减少焊接过程中热量传递到夹具主体导致的热变形。

从实际使用场景来看，这套夹具不仅适用于大批量的自行车生产线焊装工位，也可适配小批量定制车架、车架维修校正的场景，通过调整各定位模块的位置参数，可快速切换不同架型的装夹状态，无需重新制作整套工装，大幅降低了多品种生产的工装投入成本。在设计过程中充分考虑了焊接操作的空间避让，所有定位组件都布置在车架的非焊接侧，焊枪可以顺畅到达所有焊缝位置，不会出现夹具结构遮挡焊缝导致的焊接死角，也减少了焊接过程中焊枪与夹具发生碰撞的概率。

整套夹具的受力结构经过反复校核，在夹紧状态下可承受焊接过程中的工件热变形应力，不会因为焊接应力释放导致定位偏移，保证焊接完成后的车架尺寸一致性，将车架的关键位置尺寸公差控制在工艺要求范围内，减少后续校正工序的工作量，提升整体生产良率。
