欧式环链电动起重葫芦三维结构设计

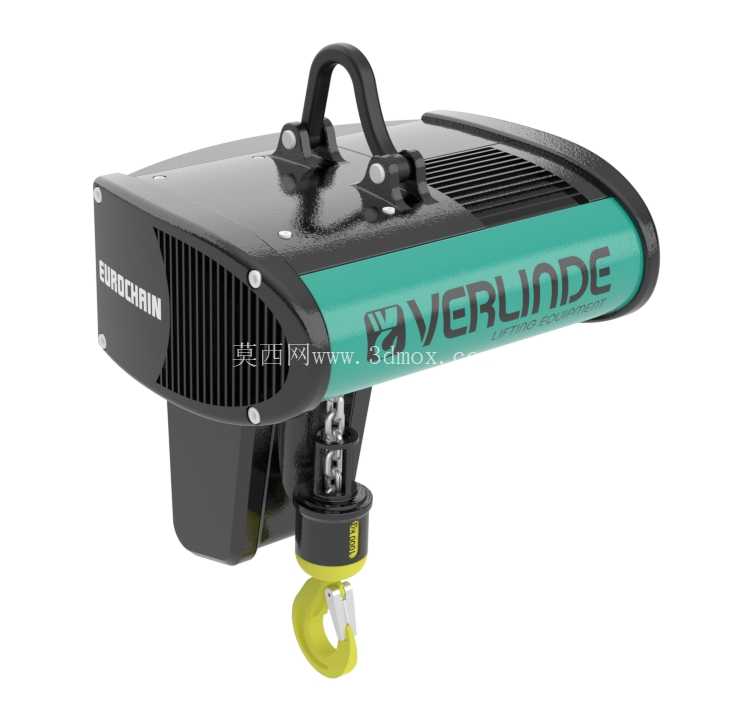

　　这款环链电动葫芦的三维结构，完整还原了轻小型起重设备的核心传动与承载逻辑，在车间工位物料转运、轻型生产线工件上下线、仓储区域重型货位存取、小型设备安装检修等场景中，这类设备是替代手动葫芦提升作业效率、降低劳动强度的核心机具。从结构布局来看，整机采用驱动单元与承载链箱一体化的紧凑设计，顶部的悬挂吊耳采用双螺栓铰接固定结构，可适配单轨吊、悬臂吊、轻型龙门架等多种安装基座，安装时仅需匹配吊耳的销轴孔位间距，即可完成快速挂载，无需额外制作复杂的转接工装，安装边界预留了足够的手部操作空间，方便现场人员完成紧固件的锁紧与防松处理。

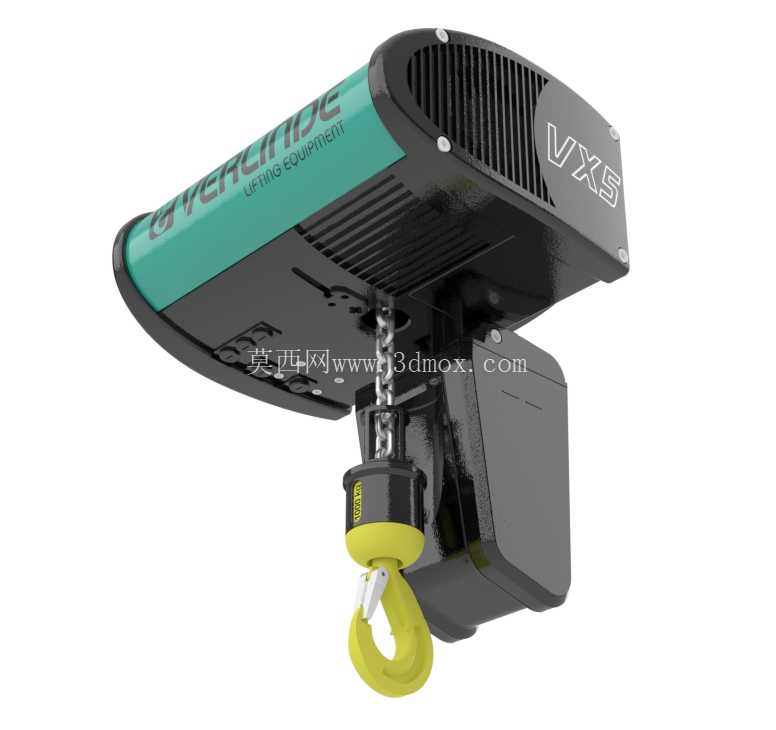

　　设备的动力输出端集成了制动机构与减速组件，链传动部分采用高强度合金钢起重链，链条与吊钩的连接位置设置了旋转接头，允许吊钩在起吊过程中360度旋转，避免起吊过程中链条扭结引发的载荷偏移，吊钩的防脱卡簧采用弹簧复位结构，可在挂装吊具后自动锁止开口，防止吊索意外滑脱。机身外壳采用分段式结构设计，动力段的壳体表面布置了密集的散热格栅，可在设备连续作业过程中快速导出电机运行产生的热量，避免长时间高负载运行引发的过热保护停机；标识段的壳体做了圆弧过渡处理，既可以降低设备运行过程中的风阻，也能避免尖锐棱角在车间狭窄通道通行时剐蹭周边工件或操作人员。

　　从设计思路上，这款葫芦将控制接线端口布置在机身侧下方，既可以避免车间顶部滴落的切削液、灰尘直接进入接线腔，也方便现场电工完成控制线的接驳与检修，接线腔的密封结构采用嵌入式橡胶密封条，可满足常规机加工车间的防尘防泼溅要求。吊钩部分的滑轮组采用密封式轴承结构，无需日常频繁加注润滑脂即可保持顺畅转动，滑轮的绳槽弧度与起重链的链节尺寸完全匹配，可避免链条在收放过程中出现卡链、跳链的故障。整机的重心经过精准配平，悬挂后吊钩的起吊中心与顶部悬挂点处于同一垂直线上，起吊过程中不会出现机身偏斜的问题，有效降低了单轨吊运行过程中的横向摆动量，提升了起吊作业的稳定性。在安装尺寸适配方面，机身的横向宽度控制在适配多数轻型工字钢轨道的范围内，可在曲率半径较小的弯轨上顺畅通行，不会出现机身与轨道支架剐蹭的问题；底部吊钩的最低起升位置与机身底部预留了足够的安全距离，可避免吊钩收至上限位时冲顶撞坏机身下部的链导结构。设备的起升限位采用内置式触发结构，无需在轨道上额外安装限位撞块，即可在吊钩到达上下极限位置时自动切断动力输出，简化了现场安装的调试流程。

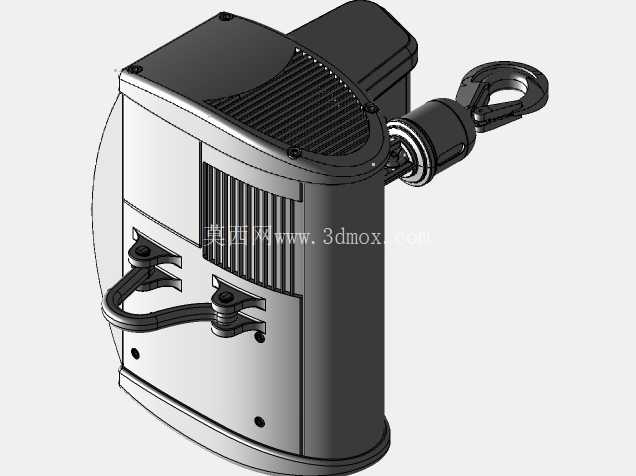

　　从实际使用的角度，这类环链电动葫芦相比钢丝绳电动葫芦，具备更小的安装净空尺寸，在车间层高有限的场景下，可以获得更大的有效起升高度，尤其适合层高不足6米的中小型机加工车间、装配工位使用，其链条的刚性结构也不会出现钢丝绳打扭、乱绳的问题，日常维护仅需定期检查链条磨损量与制动片间隙即可，维护成本远低于同吨位的钢丝绳起重设备。三维模型完整还原了设备的所有外部结构与关键连接位置的尺寸关系，结构设计人员在做车间起重系统布局时，可以直接调用该模型匹配轨道安装尺寸、校验工位起升高度是否满足工件转运需求，也可以参考其结构布局，设计适配特殊工位的专用起吊机具。
