车间立柱安装式旋臂起重吊运装置

在中小批量机械加工车间的日常生产中，大型轴类、盘类工件的上下料转运一直是影响生产效率的关键环节，这类工件重量往往在数百公斤到数吨区间，单纯依靠人力搬运不仅劳动强度极大，还存在磕碰工件、砸伤操作人员的安全隐患，而采用大型桥式起重机完成单台机床的上下料作业，又存在设备占用率高、调度灵活性差的问题，尤其在机床排布密集的加工区域，大吨位行车的移动还容易干扰周边工位的正常作业。这款依托现有建筑立柱安装的旋臂起重装置，正是针对这类离散机加工位的精准物料转运需求设计，可覆盖单台车床周边的固定作业半径，完成重型工件从工位暂存区到机床卡盘位置的精准吊运，无需额外浇筑独立设备基础，大幅降低了车间辅助起重设备的改造成本。

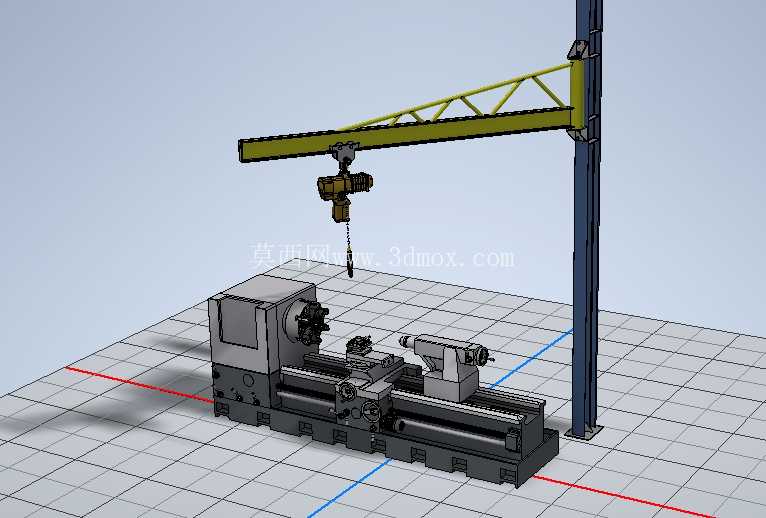

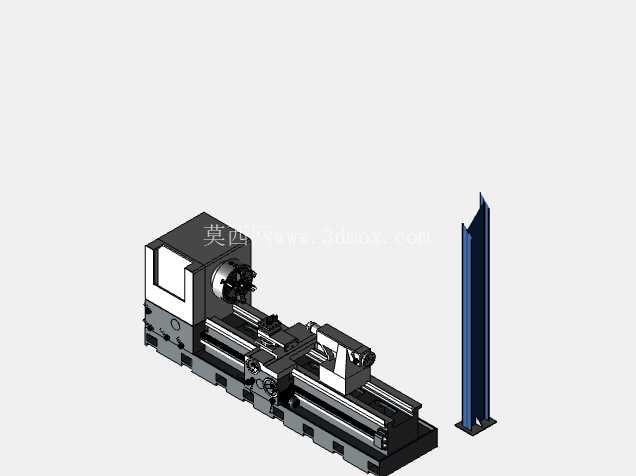

从结构设计逻辑来看，整套装置采用悬臂受力的经典结构形式，垂直立柱直接通过多组高强度膨胀螺栓与抱箍组件固定在现有建筑的混凝土承重柱上，安装位置需匹配建筑结构的承重验算结果，确保立柱承受的倾覆力矩完全传递到建筑主体结构上，避免额外的结构补强施工。水平臂架采用桁架式焊接结构，相比同长度的实腹式钢梁，桁架结构在保证抗弯、抗扭刚度的前提下，能有效降低臂架自身重量，减少立柱连接部位的静载荷，臂架上弦杆铺设工字钢轨道，供电动葫芦沿臂架长度方向做水平移动，臂架与立柱的连接部位设置回转支承结构，可实现臂架绕立柱轴线180度范围内的水平回转，配合电动葫芦的起升、横移动作，可完整覆盖臂架回转半径内的所有作业点位，满足车床卡盘位置、尾座位置、工位旁工件暂存架之间的物料转运需求。

在实际安装边界的考量上，这套装置的臂架长度需根据目标工位的作业范围确定，通常匹配普通卧式车床的安装尺寸时，臂架有效作业半径设置为3米到4.5米区间即可，臂架下沿距离地面的安装高度需满足车间通行的安全高度要求，同时要保证电动葫芦在最低起升位置时，吊具可顺利落到车床导轨面高度，适配不同直径工件的吊装高度需求。回转支承部位设置阻尼结构，避免臂架在空载或轻载状态下受车间气流、意外碰撞影响出现随意转动的情况，电动葫芦选用环链电动葫芦结构，起升速度设置为双速模式，空载时可快速移动提升转运效率，接近工件安装位置时切换为低速档，保证工件对准卡盘时的对位精度，减少工件与机床导轨、卡盘的磕碰风险。

从功能特性来看，这套装置的额定起重量通常匹配对应车床的最大加工工件重量，一般覆盖0.5吨到2吨的起重量区间，完全满足普通卧式车床的重型工件上下料需求，相比移动式悬臂吊，它不占用车间地面通道空间，不会影响车间内物料周转车的通行；相比壁行式起重机，它的结构更简单，安装维护成本更低，仅需单根立柱即可完成固定，不需要在车间墙面铺设通长的行走轨道。在日常使用中，操作人员可通过悬挂式按钮站控制葫芦的起升、横移以及臂架的手动回转，操作路径短，对位精准，单人即可完成重型工件的吊装对位作业，可将单台车床的重型工件上下料时间缩短60%以上，同时避免人力搬运过程中可能出现的工件脱落、人员扭伤等安全问题。

设计过程中还充分考虑了机加工车间的实际作业环境，臂架表面采用防锈漆涂装，可抵御车间内切削液挥发、润滑油飞溅带来的腐蚀问题，所有连接销轴部位都设置润滑注油孔，方便日常维护时加注润滑脂，减少回转、移动部位的磨损，电动葫芦的供电电缆采用拖链结构沿臂架布置，避免电缆垂落干扰下方机床的正常作业，臂架端部设置行程限位块，防止电动葫芦移动超程脱轨，起升机构设置上下限位开关，避免吊钩冲顶或过放导致的链条脱槽问题。整套装置的受力点全部集中在建筑立柱上，安装前仅需对原有建筑立柱的承重能力进行复核，不需要破坏车间地面结构，尤其适合已经完成基建投入、无法额外开挖设备基础的老旧生产车间改造使用，在不改变原有车间布局的前提下，快速为单台重型机床配置专属的起重辅助设备，提升工位作业的效率与安全性。
