工业用管壳式换热设备结构设计

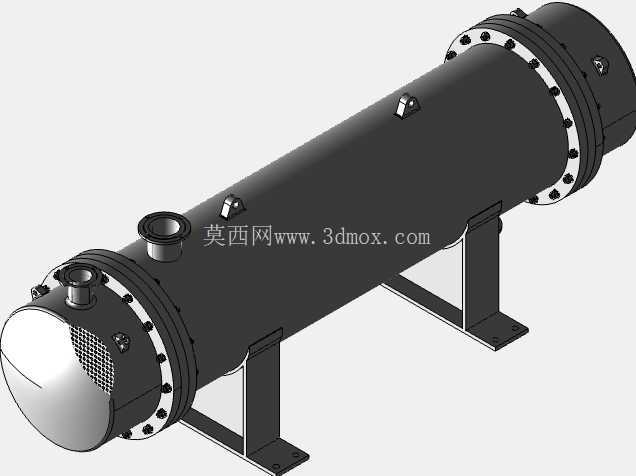

　　管壳式换热设备是工业换热场景中应用覆盖率极高的通用设备，在化工流程的介质冷却、暖通系统的汽水换热、液压系统的油温控制、电力辅机的循环散热等场景中都承担核心传热功能，这类设备的结构可靠性直接决定整套工艺系统的运行稳定性。本次呈现的管壳式换热结构，采用卧式鞍座支撑布局，整体为长筒形承压壳体结构，壳体两端通过法兰端盖实现密封连接，端盖上预留介质进出接口，可分别对接管程、壳程的工艺管路。壳体上部设置两个壳程介质接口，分别作为壳程流体的进出通道，下部的鞍式支座带有地脚安装孔，可直接通过螺栓固定在混凝土基础或者钢制设备机架上，安装时需保证支座水平度偏差在允许范围内，避免壳体受附加应力导致密封面渗漏。

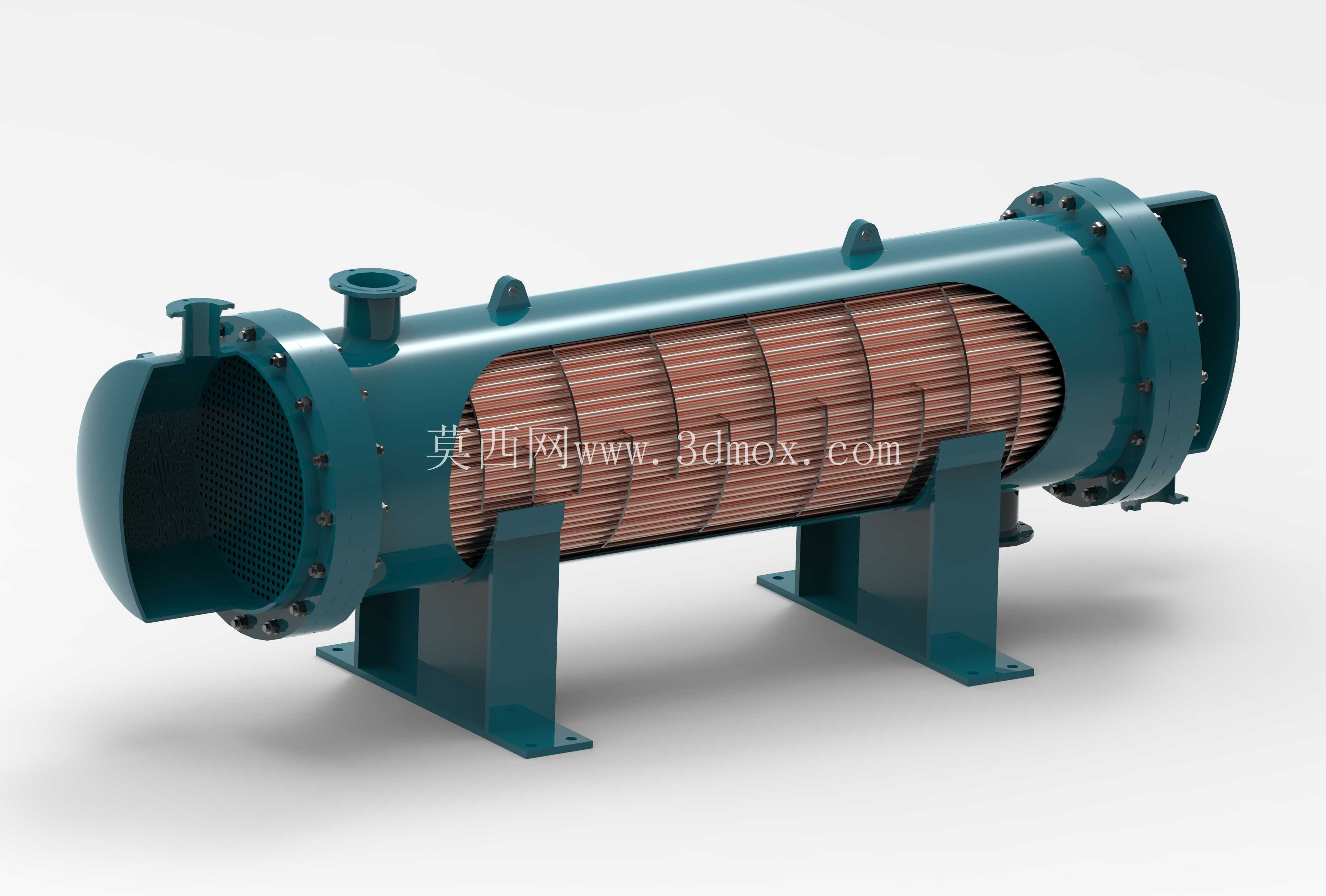

　　从结构设计逻辑来看，该换热设备的核心传热单元为内部管束，管束采用多根平行换热管沿管板均匀排布的结构，管板与壳体、端盖的法兰面通过密封垫片实现静密封，分隔管程与壳程的流体通道，避免两种换热介质发生串混。换热管采用导热性能优异的材质，管内走需要冷却或者加热的工艺介质，管外与壳体内壁之间的空间走另一种换热介质，两种介质通过管壁实现热量传递，管束外侧设置折流板，引导壳程介质沿折流通道横向冲刷换热管外壁，避免介质在壳程内出现流动死区，大幅提升壳程侧的换热效率，同时折流板还能对长跨度的换热管起到支撑作用，避免换热管在介质流动冲击下产生振动磨损，延长管束的使用寿命。

　　在实际工程选型应用中，这类管壳式换热器的适配场景非常宽泛，可根据不同的介质压力、温度、腐蚀特性调整壳体壁厚、换热管材质、密封垫片类型，比如在普通循环水冷却场景中可采用碳钢壳体加铜质换热管的配置，在有腐蚀介质的化工场景中则可更换为不锈钢材质的壳体与换热管。设计过程中需要重点核算壳体的承压能力，根据设计压力计算筒体壁厚、法兰螺栓规格与数量，保证在额定工作压力下壳体不会发生变形、密封面不会出现泄漏；同时需要核算管束的流通面积，根据换热量要求匹配对应的换热管数量与长度，保证两种介质的流速处于合理区间，流速过低会导致换热效率下降、介质中的杂质沉积在管壁影响传热，流速过高则会增大介质流动阻力，提升配套泵组的运行功耗。

　　设备的安装边界需要结合现场管路布局确定，两端的管程接口需要预留足够的检修空间，方便后期拆卸端盖清理管束内部的结垢，鞍座的安装孔距需要与现场基础的预埋螺栓位置精准匹配，设备就位后需要调整水平度，保证管束在壳体内处于水平状态，避免长期运行后换热管因重力作用产生弯曲变形。在日常运维层面，这类结构的换热器可通过拆卸端盖直接检查换热管的结垢、腐蚀情况，可对管束进行机械清洗或者化学清洗，相比其他结构的换热设备，管壳式结构的检修维护难度更低，承压能力更强，适配的温度、压力范围更广，是工业换热场景中选型优先级较高的结构形式。建模过程中严格按照实际加工装配逻辑搭建结构，从筒体卷焊成型、管板与筒体的焊接、管束穿装、折流板固定、端盖法兰配钻、鞍座焊接等工序的装配关系都做了还原，各个连接部位的配合尺寸都符合机械设计的公差要求，可直接用于结构展示、方案汇报、选型参考等场景，也可作为同类型设备设计的结构参考模板，帮助设计人员快速梳理管壳式换热器的结构组成与装配关系，减少前期结构梳理的工作量。
