台锯用可调式铝坯斜接规结构设计

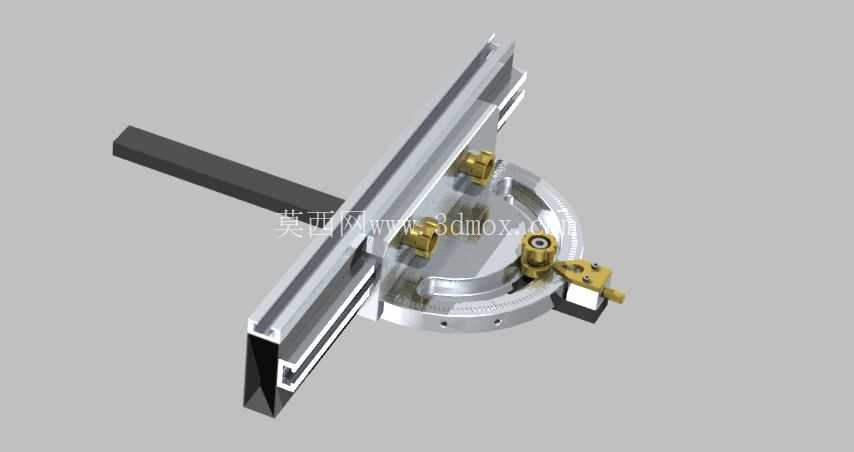

这款斜接规是面向台锯类切削设备开发的角度定位辅件，主体采用铝坯加工成型，整体结构兼顾刚性与轻量化需求，可直接适配多数台锯标配的T型滑槽，也可经过简单的尺寸调整后，拓展安装到磨床、砂光机、卧刨等需要直线导向定位的加工设备上，解决小批量工件加工时的角度靠山快速定位问题。

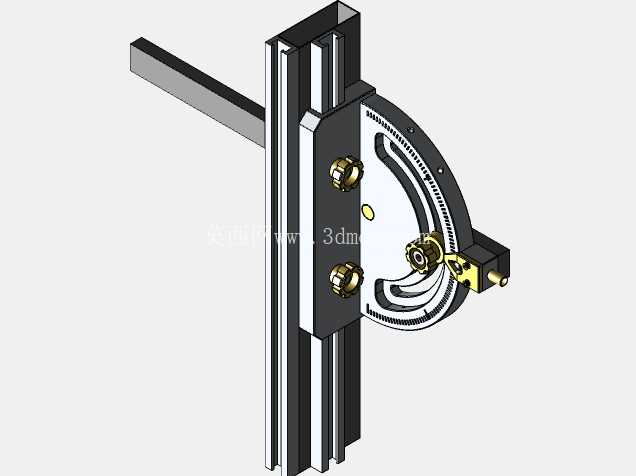

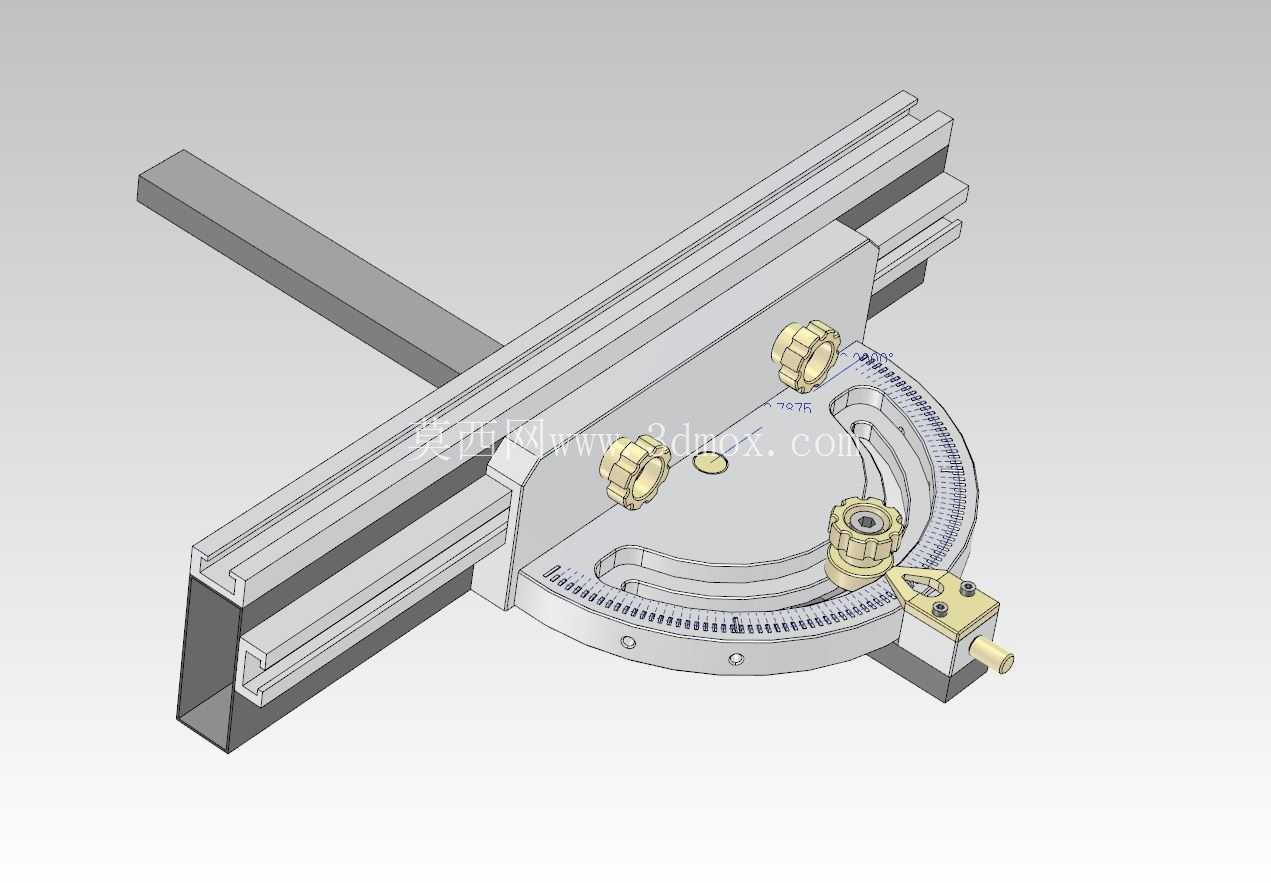

从实际加工场景来看，木工或小型金属件裁切作业中，经常需要完成非90度的定角度斜切，常规的靠尺只能完成垂直于锯片方向的定位，一旦需要45度、30度这类斜角裁切，只能靠人工划线对位，不仅对位效率低，批量加工时的角度一致性也很难保证，这款斜接规就是针对这类痛点设计的。其核心的角度调节基座采用带刻度的圆盘式结构，角度锁紧机构采用黄铜材质的锁紧块配合旋钮式压紧结构，调节角度时松开锁紧旋钮，转动靠山梁对准基座上的角度刻度后拧紧旋钮，即可完成角度锁定，锁紧后靠山梁不会因为工件推送的侧向力发生偏移，能保证整批工件裁切角度的一致性。

导向滑条部分采用与滑槽间隙配合的尺寸设计，滑条长度经过优化，既不会因为过短导致推送过程中卡滞、晃动，也不会因为过长占用过多工作台面空间，滑条与角度基座之间采用刚性连接，保证推送过程中整体的直线度。靠山梁采用带卡槽的铝型材结构，梁体本身的直线度经过校准，卡槽可以搭配额外的挡块、压件使用，针对不同厚度的工件可以快速调整靠山的有效定位高度，避免裁切过程中工件翘边移位。角度基座上还预留了多个标准安装孔位，用户可以根据自身设备的滑槽尺寸、工作台面结构，自行加装辅助定位块、快拆结构，甚至可以改装成小型工件的钻孔定位靠山，拓展使用场景。

从安装边界来看，这款斜接规的导向滑条适配市面上多数台锯的标准3/4英寸T型滑槽，滑条厚度与滑槽深度匹配，安装后靠山梁上表面与工作台面的高度差控制在合理范围，不会干涉工件的正常推送，角度调节范围覆盖0到90度的常用裁切角度，刻度线采用蚀刻工艺，长期使用不会因为摩擦磨损导致读数不清。锁紧机构的操作位置设置在基座侧方，调节角度时不需要将手伸到靠近锯片的危险区域，操作安全性更高。

结构设计上，所有活动部件都做了限位处理，角度调节到极限位置时不会出现基座脱开、靠山梁脱落的问题，铝坯主体的表面做了硬质氧化处理，耐磨性能优于普通铝合金材质，长期在木屑、金属粉尘的工况下使用也不会出现表面锈蚀、滑动卡滞的问题。黄铜锁紧块的材质硬度低于铝质基座，长期锁紧磨损后只需要更换锁紧块即可，不需要更换整个基座，降低了后期维护成本。靠山梁与角度基座的连接位置设置了微调结构，当长期使用出现靠山与滑条垂直度偏差时，可以通过微调螺丝修正误差，不需要整体拆解校准。

在实际使用中，这款斜接规除了完成基础的斜切定位，还可以配合台锯的分料刀、防护板使用，推送小尺寸工件时，斜接规的靠山可以给工件提供稳定的侧向支撑，避免工件因为锯片切削力反弹，提升作业安全性。针对磨床、砂光机的使用场景，只需要更换对应尺寸的导向滑条，就可以将斜接规作为角度定位工装使用，完成工件斜面磨削、砂光的角度定位，不需要额外制作专用工装，降低多工序加工的工装准备成本。整个结构没有复杂的传动部件，日常维护只需要定期清理滑条与滑槽内的粉尘、碎屑，在锁紧旋钮的螺纹位置涂抹少量润滑脂即可，长期使用的故障率极低。
