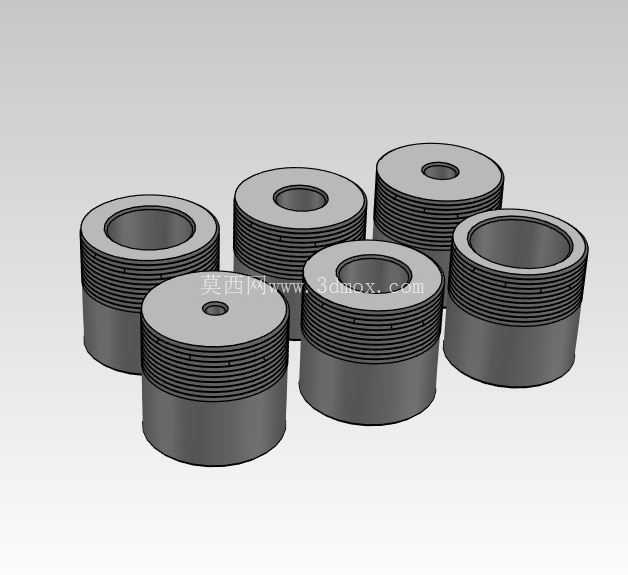

5C夹头圆形型材支撑螺纹塞结构

在普通车床及转塔车床使用5C夹头装夹小直径圆形长型材进行批量车削作业时，操作人员常会遇到一个共性问题：当型材悬伸长度超过夹头端面3倍直径以上时，切削过程中工件受径向切削力作用极易产生低频振颤，轻则导致加工表面出现规律性振纹、尺寸精度超差，重则会因为振颤引发崩刀，甚至造成型材弯曲报废。这套适配5C夹头的圆形型材支撑螺纹塞，正是针对这一现场加工痛点开发的配套辅具，从结构根源上解决小规格圆形长材装夹刚性不足的问题。

从结构设计逻辑来看，整套螺纹塞采用分级适配思路，不同规格的塞体外圆加工有与5C夹头尾部内螺纹完全匹配的外螺纹牙型，安装时直接旋入夹头后端的螺纹孔即可完成固定，不需要额外改动夹头本体结构，也不需要加装复杂的中心架跟刀架，拆装过程和普通螺纹紧固件一致，单套塞体更换时间不超过30秒，完全适配批量加工时频繁更换型材规格的作业节奏。塞体中心的通孔根据对应装夹的圆形型材直径做了精准匹配，通孔内壁与型材外圆的单边间隙控制在0.02-0.05mm之间，既可以保证型材能够顺畅穿过塞体完成送料，又能在切削位置的后端形成一个稳定的径向支撑点，相当于把夹头的有效支撑边界从夹头端面位置向后延伸，大幅缩短了切削点到支撑点的悬伸距离，从力学层面提升了装夹系统的整体刚性。

塞体的外形采用阶梯圆柱结构，靠近螺纹段的位置做了一圈滚花防滑结构，操作人员不需要借助扳手等工具，徒手就可以完成拧紧和拆卸操作，滚花的齿距和深度经过反复验证，即使手上沾有切削液也不会出现打滑的情况。塞体的端面做了0.5mm的倒角处理，既可以避免安装时螺纹对中偏差刮伤夹头内螺纹牙型，也能在送料时对型材端部起到导向作用，防止型材端面毛刺刮蹭塞体内孔壁造成拉毛损伤。塞体的螺纹精度采用6g级公差，和5C夹头标准内螺纹的配合间隙控制在合理范围，旋入后不会出现旷量，支撑过程中不会因为螺纹间隙产生附加振动。

从实际应用场景来看，这套支撑螺纹塞尤其适合仪表车床、小型数控车床使用5C夹头进行小直径圆棒、细长轴类零件的批量加工场景，比如加工小型销轴、精密接插件外壳、细长螺杆等零件时，加装对应规格的螺纹塞后，切削参数可以在原有基础上提升30%左右，同时工件的圆柱度、表面粗糙度稳定性会有明显改善，有效降低因为振颤导致的废品率。在安装边界上，塞体旋入夹头尾部后，外伸长度不会超过夹头尾部的安装空间，不会和车床主轴后端的送料机构、拉杆结构产生干涉，完全适配标准5C夹头的安装尺寸链，不需要对车床原有结构做任何改造。

设计过程中针对不同直径的圆形型材做了全规格覆盖，每个规格的塞体内孔都做了对应尺寸的精准匹配，避免了单一孔径适配多规格型材时间隙过大失去支撑作用的问题。塞体的材料选用优质中碳钢制作，表面经过发黑处理，具备一定的耐磨和防锈能力，长期使用后如果内孔出现磨损，只需要更换对应规格的塞体即可，维护成本极低。和传统的跟刀架、中心架支撑方式相比，这套螺纹塞结构不需要在加工过程中反复调整支撑位置，也不会在工件表面留下支撑压痕，尤其适合表面质量要求高的细长圆形零件加工，在小零件批量车削作业场景下，能够有效降低操作人员的辅助作业强度，提升加工过程的稳定性。
