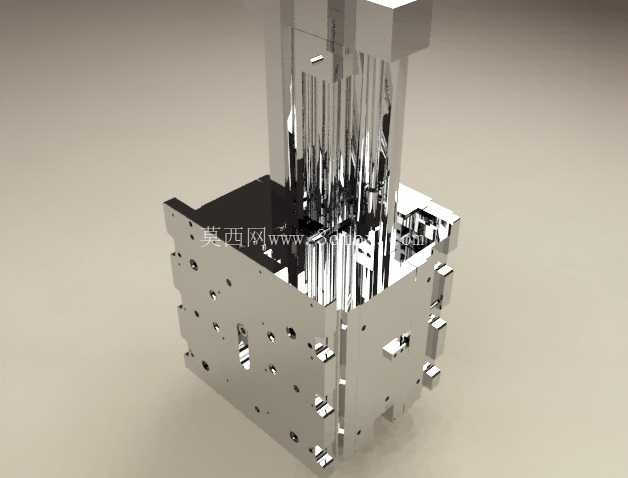

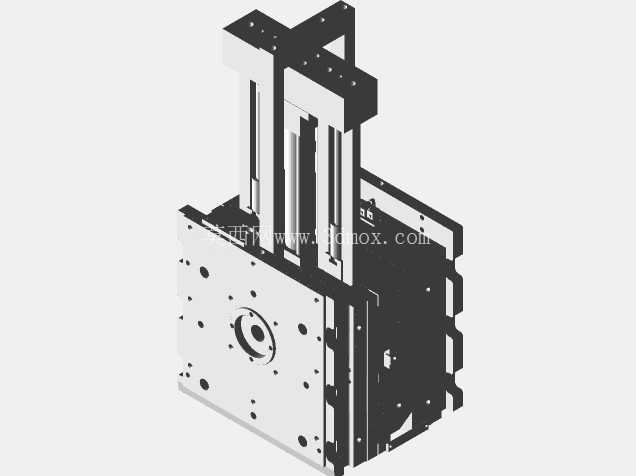

手电筒外壳精密注塑成型模具结构

　　这套模具针对手持照明类产品的薄壁外壳类零件开发，日常应用覆盖民用便携照明、工业巡检手电、户外应急照明设备的塑胶外壳批量生产场景，适配卧式注塑机的安装接口，可直接匹配常规吨位注塑设备的锁模、射胶工位，无需额外定制转接工装。从结构设计逻辑来看，整套模具采用细水口进胶方案，进胶点选在手电筒外壳的内侧非外观面位置，避免进胶痕迹残留在产品外表面影响后续的表面阳极氧化、喷涂处理工序，流道采用平衡式布局，确保多腔注塑时每一个模腔的熔胶填充速度、压力保持一致，减少不同模腔产品的尺寸偏差、内应力差异问题。模腔部分采用整体式镶拼结构，针对手电筒外壳的薄壁、深腔特征，模芯镶件选用预硬镜面模具钢加工，型腔表面做抛光处理至镜面级别，确保注塑成型后的外壳内壁光滑无毛刺，减少后续人工修边的工作量；同时在模腔的深腔位置设置了针对性的排气槽，排气槽深度控制在0.02mm以内，既可以快速排出熔胶填充过程中模腔内裹挟的空气，避免产品出现烧焦、缺胶、气泡等成型缺陷，又不会出现溢胶飞边问题。

　　顶出机构采用直顶加顶针组合的方式，针对手电筒外壳的筒身薄壁特征，直顶块分布在筒身的加强筋位置，顶针布置在产品的下端非配合面，顶出行程经过精确核算，确保顶出过程中产品受力均匀，不会出现顶白、顶穿、变形等问题，同时顶出机构的复位采用弹簧加复位杆双重保障，避免合模过程中出现顶针未完全复位导致的模腔碰损问题。冷却系统采用环绕式水路布局，在模芯、型腔镶件内部都设置了随形冷却水道，水道距离模腔表面的距离保持均匀，确保注塑过程中模温均匀分布，缩短产品的冷却定型时间，提升整体注塑生产效率，同时避免因模温不均导致的产品翘曲、尺寸超差问题。

　　导柱导套采用高精度加硬标准件，配合间隙控制在0.01mm以内，确保合模过程中动定模的定位精度，避免长期生产过程中出现模腔错位导致的产品分型面错边问题。整套模具的安装尺寸匹配常规200吨级卧式注塑机的哥林柱间距、定位圈尺寸、顶棍孔位置，模架采用标准龙记模架改制，外部的安装压板槽、吊环孔都按照通用标准设置，生产现场可以直接吊装上机，不需要额外做安装适配加工。从实际生产适配性来看，这套模具适配常用的ABS、PC等手电筒外壳常用塑胶原料，成型工艺窗口较宽，针对PC原料的高透明需求也可以通过调整模温、射胶参数实现稳定生产，产品成型后的尺寸精度可以达到MT5级，完全满足手电筒外壳后续的灯头装配、电池仓装配、尾盖螺纹装配的公差要求，不需要后续做二次尺寸修正。

　　在结构细节处理上，针对手电筒外壳的卡扣、内螺纹等特征，模具内部设置了内行位、斜顶结构，确保这些倒扣特征可以在开模过程中顺利脱模，不会出现拉伤产品的问题；斜顶的角度控制在合理范围内，避免角度过大导致的斜顶卡死、磨损过快问题，同时斜顶表面做了氮化处理，提升表面硬度，延长长期生产的使用寿命。浇注系统的浇口套采用标准加硬件，和注塑机射嘴的接触球面做了精密研磨，避免射胶过程中出现漏胶问题；流道的转角位置都做了圆弧过渡，减少熔胶流动过程中的压力损失，降低射胶压力需求，减少设备能耗。
