24腔模具用多点热流道送料结构设计

这套多点热流道结构，是针对24腔量产注塑模具开发的浇注系统核心部件，主要适配小型精密塑料件的大批量注塑生产场景，常见于电子接插件、医用耗材、小型日用塑料件的多腔模生产工况，能在连续高速注塑周期里稳定维持熔料温度均匀性，避免冷料痕、浇口拉丝、型腔填充不均这类多腔模常见的成型缺陷。

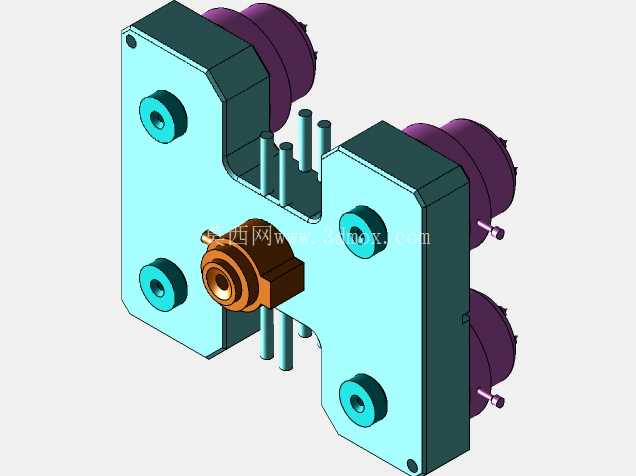

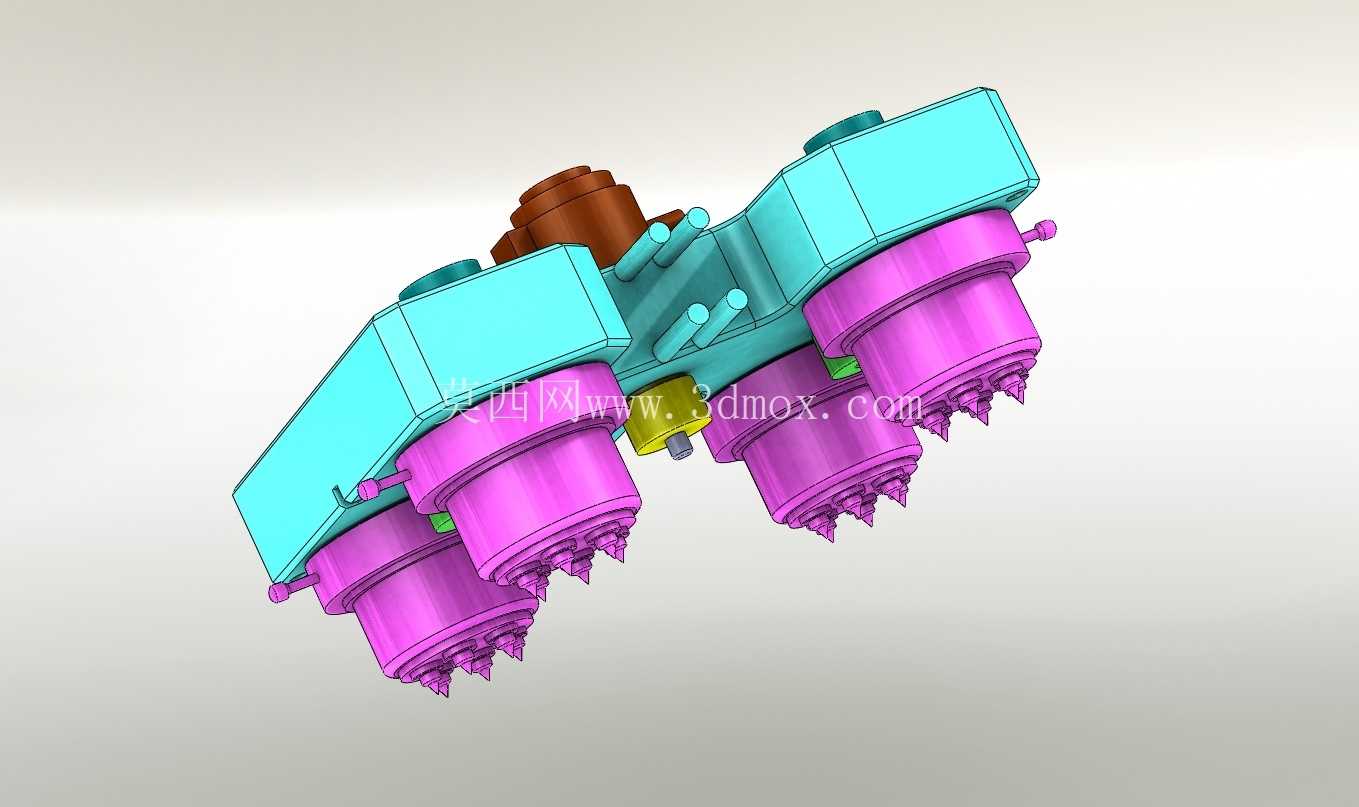

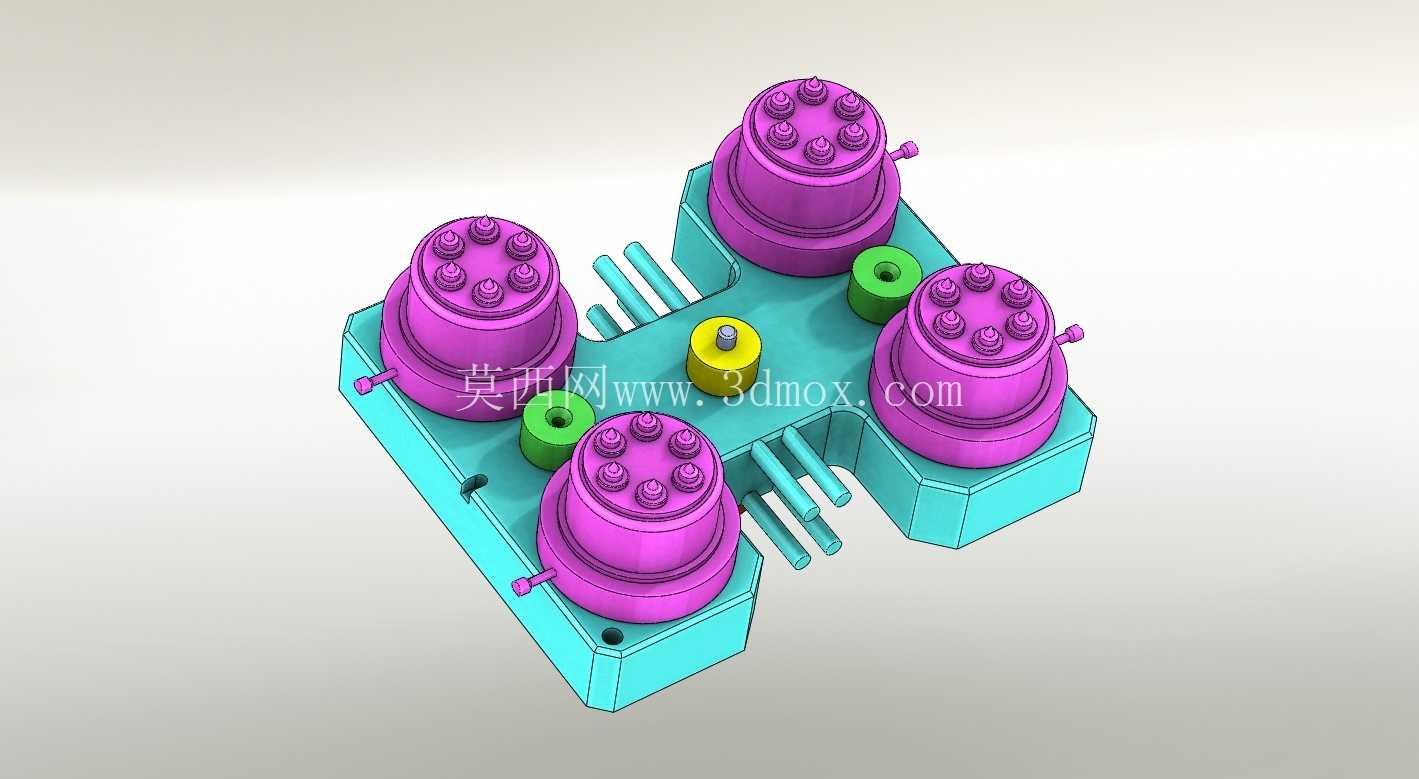

从实际生产用途来看，这套结构直接替代传统冷流道浇注方案，省去了流道凝料的回收破碎工序，减少原料损耗的同时，也避免了回料掺入对塑件力学性能、外观一致性的影响，尤其适配透明件、工程塑料件这类对原料纯度要求高的产品生产。整套结构采用对称式布局，四个热喷嘴单元沿分流板长度方向等距排布，每个热喷嘴对应6个模腔的进胶点位，分流板内部的流道做了圆弧过渡处理，没有直角死区，熔料在流道内的流动阻力被控制在较低水平，能保证各型腔进胶的同步性，将24个模腔的填充时间差控制在0.02秒以内，大幅降低多腔模生产中因填充不均导致的飞边、缺胶、内应力不均问题。

设计思路上，这套结构优先考虑了热平衡与安装维护的便利性。分流板采用整体式铣削加工，内部埋入加热元件与测温探头，能将流道全域的温度波动控制在±2℃范围内，避免局部温度过高导致的原料降解，或是温度过低造成的流道堵塞。热喷嘴采用独立加热控温设计，每个喷嘴单元都配有单独的加热圈与热电偶，可根据不同模腔的进胶需求微调温度，适配流动性差异较大的塑料原料加工。喷嘴头部的浇口形式采用尖点式热嘴，浇口痕迹小，不需要后续人工修剪浇口，能减少后工序的人工成本。

安装边界方面，整套热流道系统的主体分流板采用模块化安装结构，上下定位面做了高精度的平面磨削处理，安装时直接嵌入模具定模板的预留安装槽内，通过定位销与模板做精准定位，不需要额外做复杂的配模加工。四个热喷嘴单元与分流板之间采用螺纹连接加密封端面的结构，能承受注塑过程中最高160MPa的注射压力，不会出现熔料泄漏的问题。结构的整体外轮廓尺寸适配标准模架的定模侧安装空间，不需要对标准模架做过多的非标改造，能缩短模具的整体制造周期。接线端统一布置在分流板的侧方，预留有足够的接线空间，避免模具合模时压损加热线路，同时也方便后期生产过程中更换损坏的加热元件，不需要将整套热流道从模具中拆出就能完成维护作业。

在实际生产适配性上，这套结构的流道直径经过流变学计算，适配PP、ABS、PC、PMMA等多种常用热塑性塑料的加工需求，不需要更换流道镶件就能完成不同原料的切换生产。热喷嘴的头部长度做了系列化适配，能匹配不同厚度的定模型腔板，针对不同浇口深度的模具结构，只需要更换喷嘴头的延长套就能完成适配，通用性较强。结构上还做了隔热防护设计，分流板与模板接触的位置配有隔热垫块，减少热量向模板传递，降低模具的加热能耗，同时也能避免定模板局部温度过高导致的模腔温差，减少塑件成型后的翘曲变形问题。
