手电筒外壳精密注塑模具三维结构设计

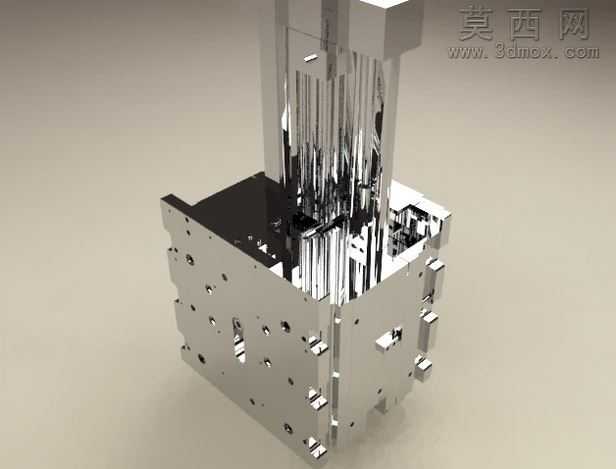

本套模具为手电筒外壳专用注塑成型模具，整体采用三维参数化建模方式完成全结构设计，建模过程严格遵循注塑模具设计规范，从产品结构分析、分型面选取到模架选型、零部件排布均经过严谨的工程校核。模型渲染阶段采用金属镀铬材质模拟模具钢精加工后的表面效果，还原了模具装配后金属构件的冷冽质感与精密加工的细节特征，模架表面的安装孔位、定位槽、冷却水道接口均按照真实加工标准还原，滑块、顶针、导柱导套等活动构件的装配间隙也在模型中做了精准呈现，能够直观展示模具开合模过程中的运动逻辑。模具整体采用细水口模架结构，针对手电筒外壳的圆筒状薄壁结构特征，设计了多组侧向抽芯机构，解决产品侧面倒扣结构的脱模难题，型腔部分采用整体镶嵌式结构，既保证了型腔的加工精度，也便于后续的磨损维修与更换；浇注系统采用平衡式流道设计，能够保证熔融塑料均匀填充各个型腔区域，避免出现缺胶、飞边、熔接痕等注塑缺陷；冷却系统围绕型腔做环绕式水道排布，可实现模温的均匀控制，有效缩短注塑成型周期，提升产品生产效率；顶出系统采用顶针与推板结合的组合式顶出结构，保证薄壁手电筒外壳顶出过程中受力均匀，避免出现顶白、变形等质量问题。设计过程中充分考虑了模具的加工工艺性与装配可行性，所有零部件的尺寸公差、配合精度均参照模具制造行业标准设定，模架各板件的连接螺丝孔、定位销孔位置排布合理，既保证了模具整体的结构强度，也为加工制造与现场装配预留了足够的操作空间，整套模型完整还原了精密注塑模具从产品分型到机构排布的全流程设计逻辑，可作为同类薄壁筒状注塑产品模具设计的参考案例，也可用于注塑模具结构教学、装配工艺演示等场景。
