四腔注塑模具结构设计三维作品

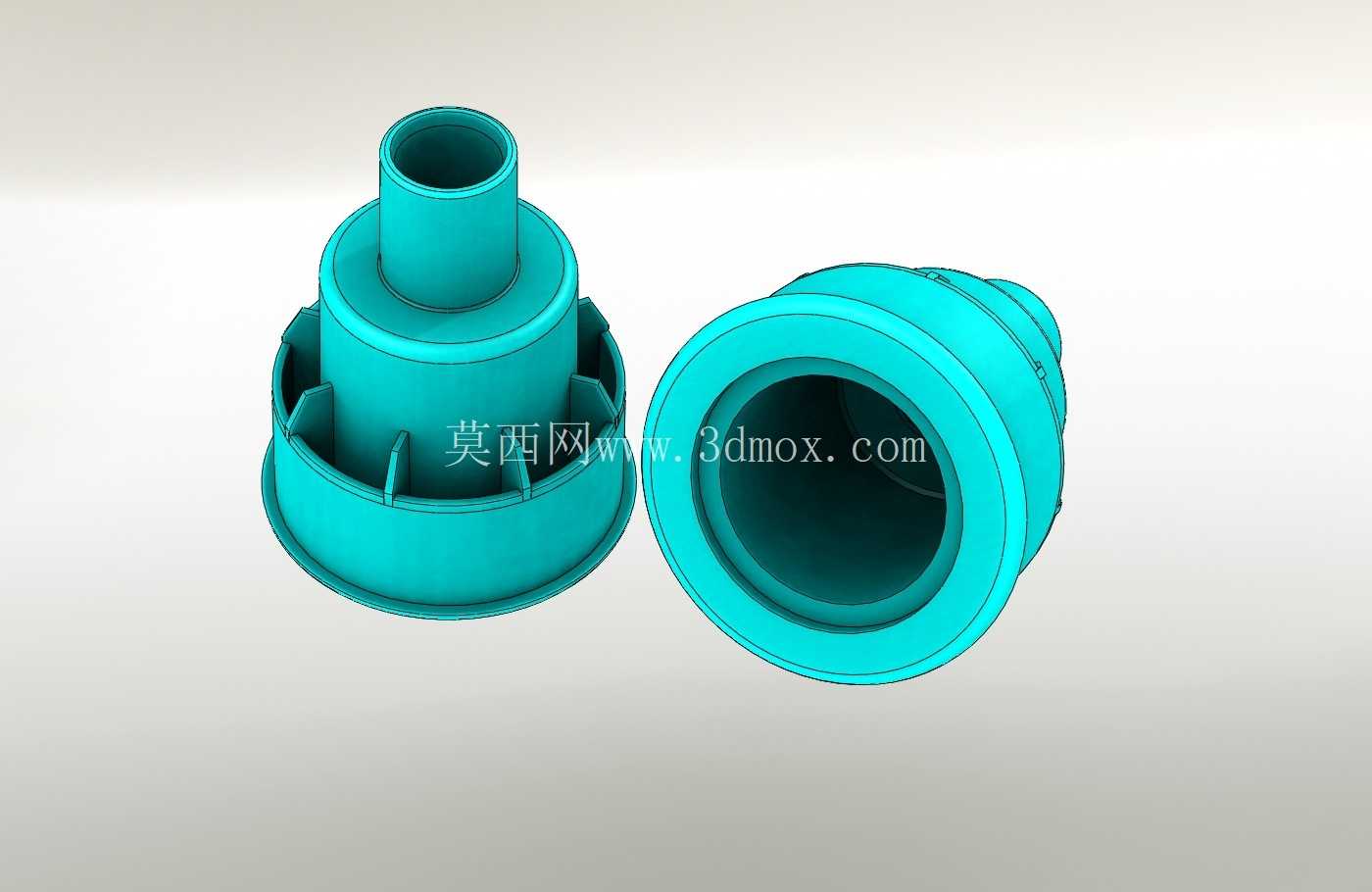

这套四腔注塑模具的结构设计，核心面向中小尺寸塑料制件的批量注塑生产场景，常见于消费电子小结构件、家电小型塑料配件、日用塑料杂件的量产环节，相比单腔或两腔模具，四腔布局能在单次注塑循环中完成四个制件的成型，在匹配对应吨位注塑机的前提下，能有效提升单位时间的产出效率，降低单件制件的成型能耗分摊。

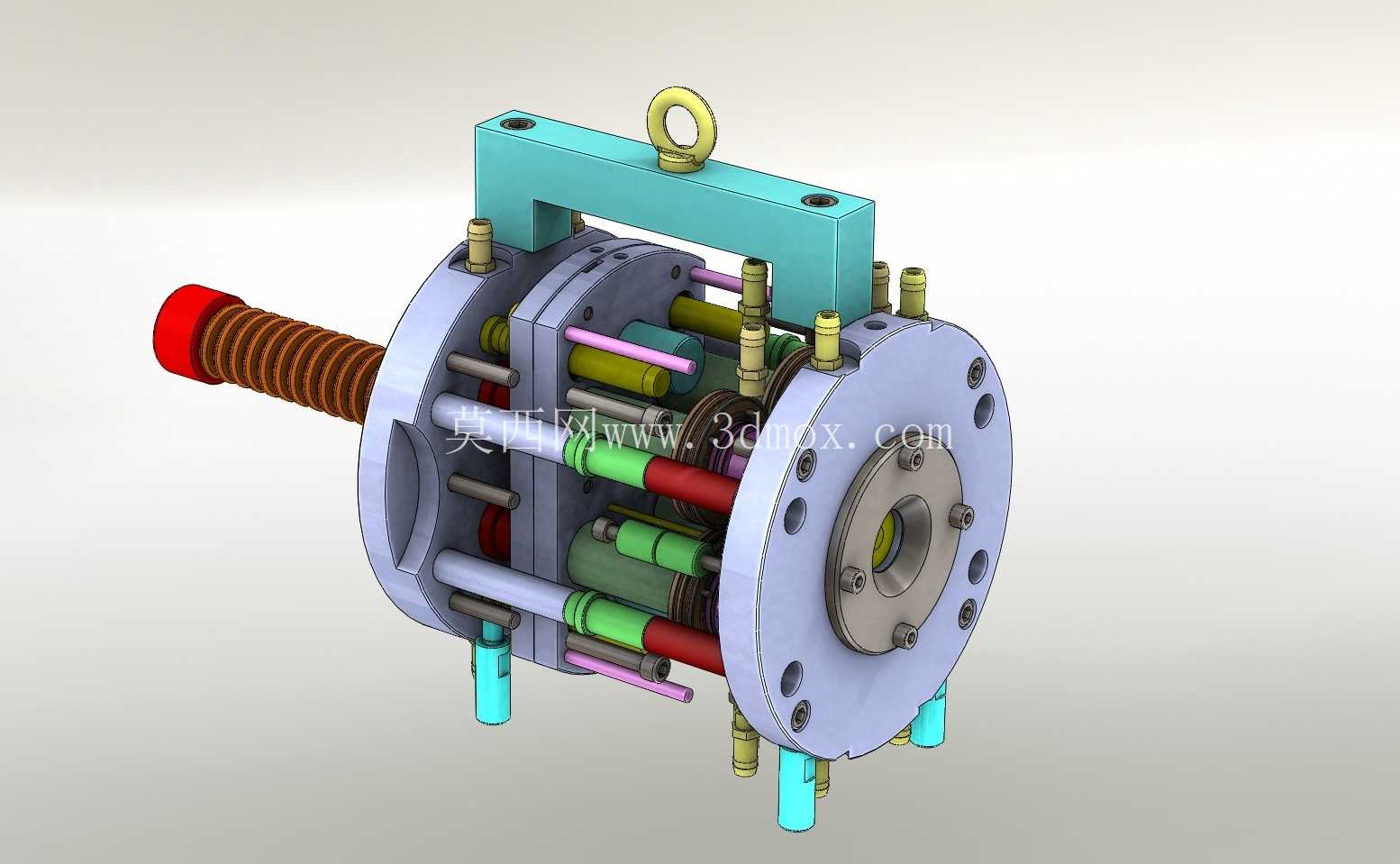

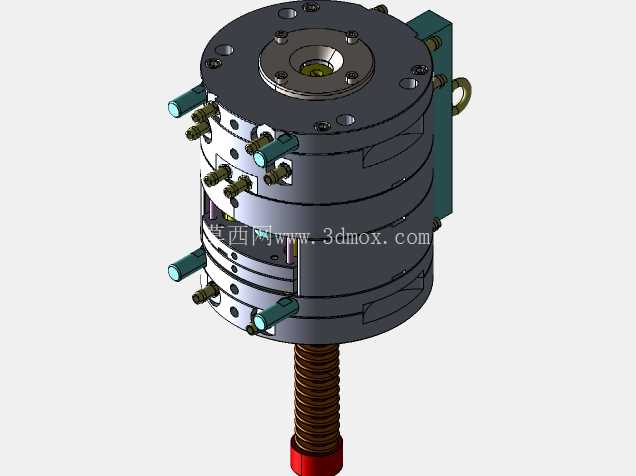

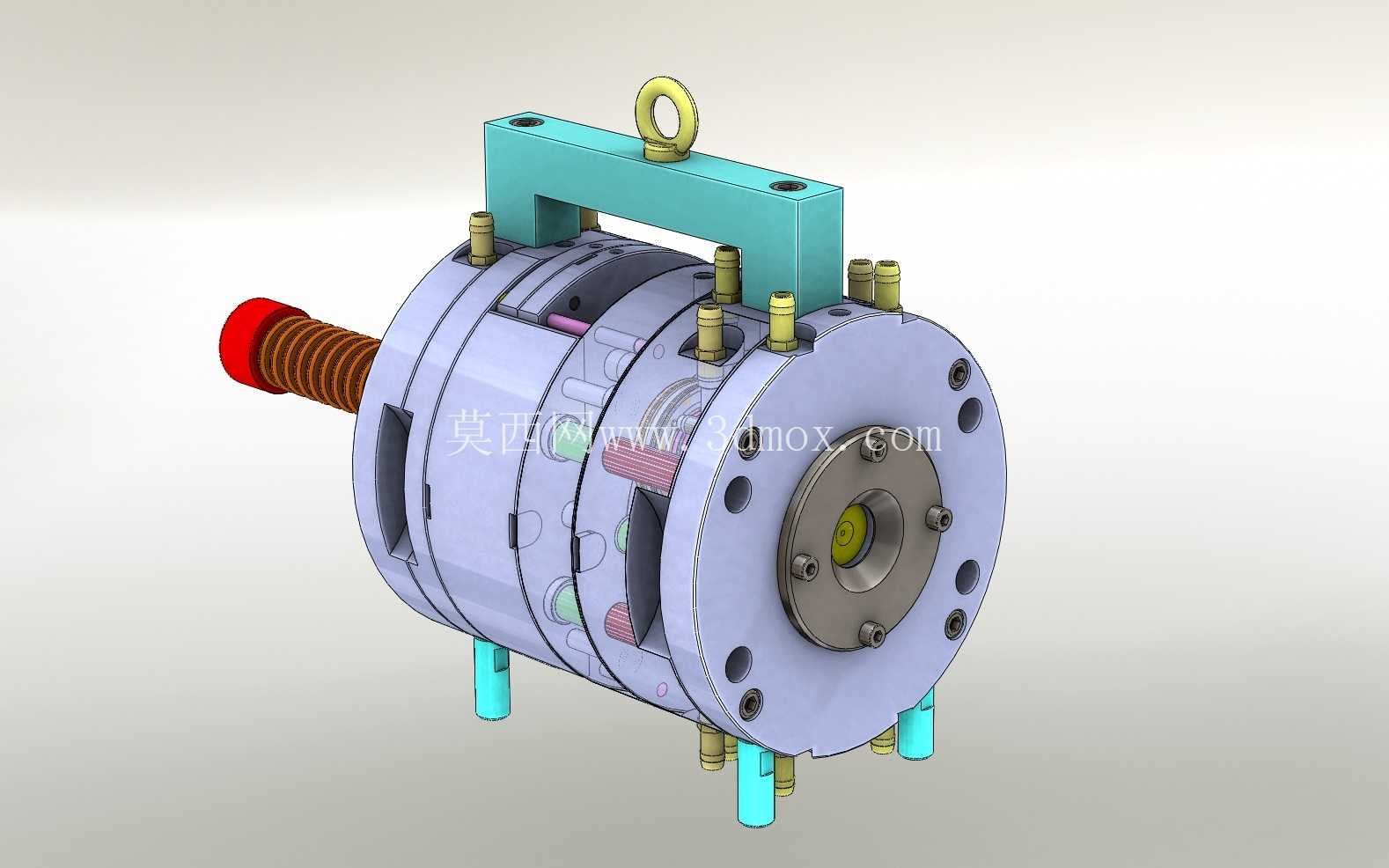

从实际生产用途来看，这套模具适配卧式注塑机的安装接口，顶部设置的吊环结构是为了满足模具上机吊装、转序搬运的承重需求，吊环的安装位置经过重心校核，起吊时能保证模具整体平衡，避免导柱、型腔部件因倾斜受力出现磕碰损伤。模具侧向伸出的螺纹调节杆，是用于开模行程的限位调节，针对不同成型材料的收缩率差异、制件的脱模斜度设计，可通过调整该杆的进给量，控制开模过程中型腔与型芯的分离距离，避免开模行程过大导致生产节拍拉长，或是行程不足造成制件脱模卡滞。

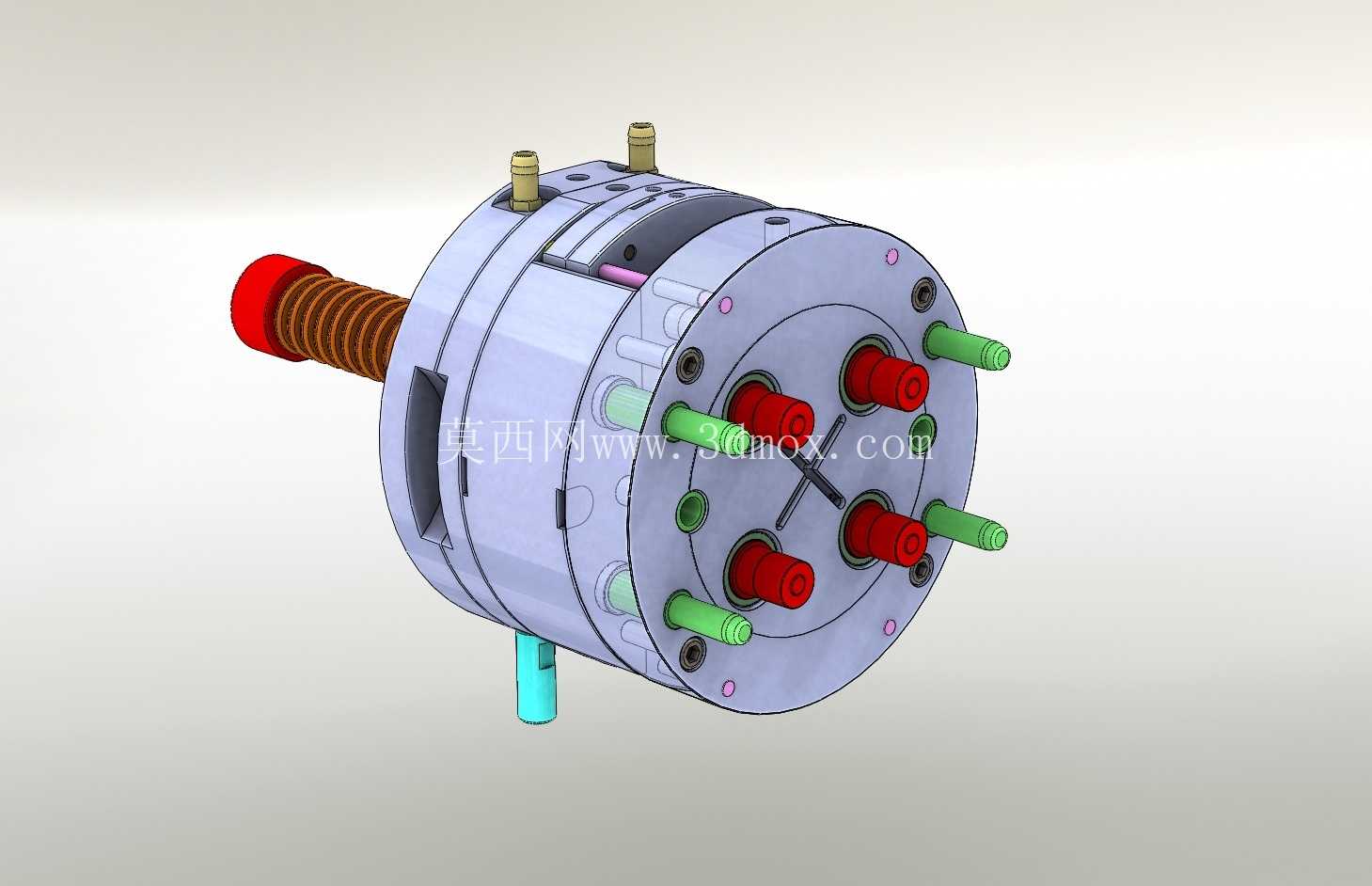

在功能特性设计上，模具的导柱导套组件采用多组均匀环绕布局，合模时能提供精准的导向定位，保证型腔与型芯的同轴度误差控制在成型工艺允许范围内，避免出现制件壁厚不均、飞边过大的成型缺陷。多组不同颜色标识的管路接口，分别对应冷却水路、气辅脱模气道的连接位，不同颜色的区分能减少生产现场管路接错的概率，冷却水路采用环绕型腔的布局设计，能保证四个模腔的温度均匀性一致，让四个模腔产出的制件收缩率偏差控制在极小范围内，降低同批次制件的尺寸离散度。模具的顶出机构采用多顶杆协同布局，顶出力分布均匀，针对薄壁类塑料制件，能避免顶出过程中制件出现顶白、变形甚至顶穿的问题。

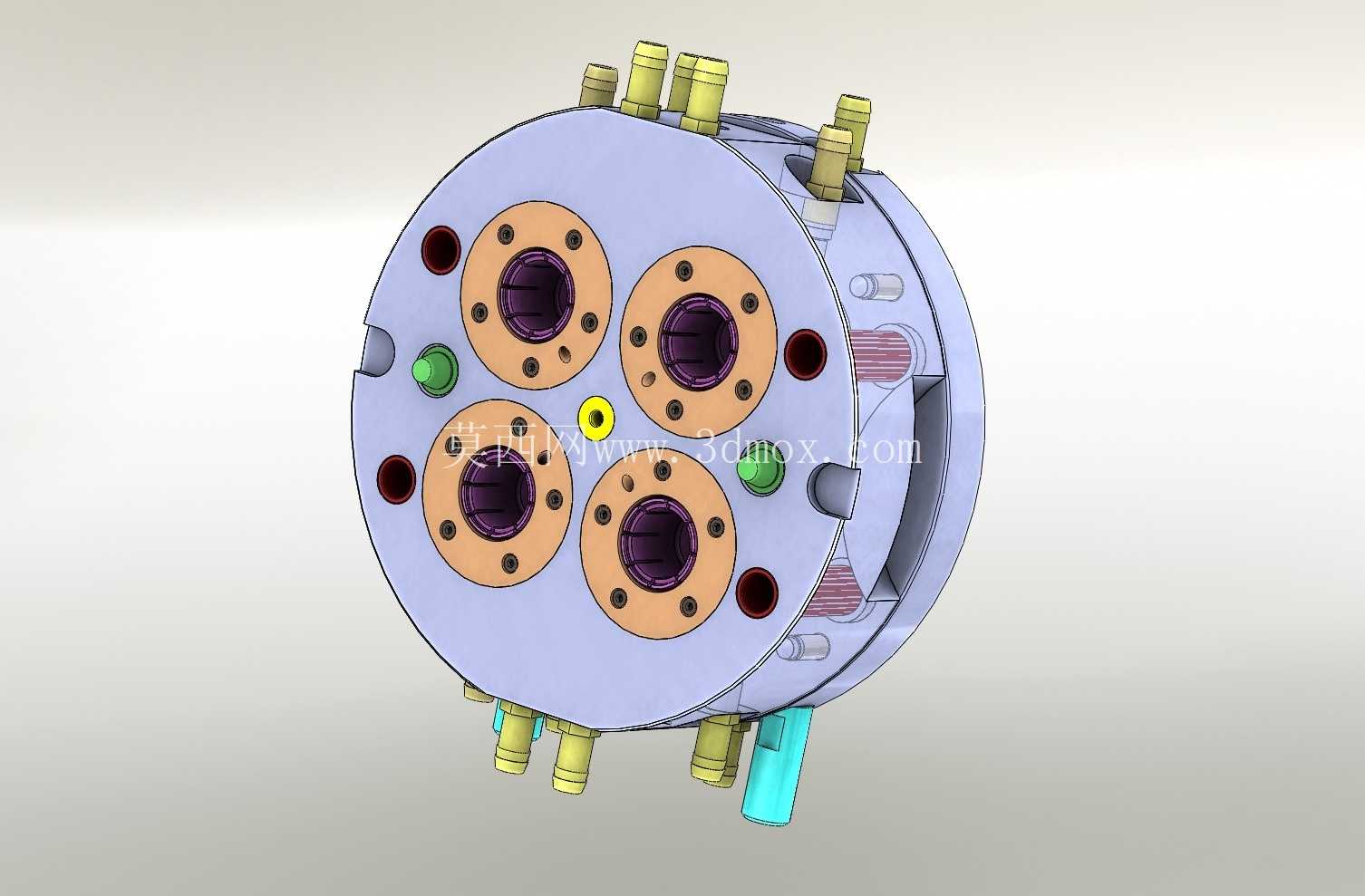

设计思路上，这套模具优先考虑了生产过程中的维护便利性，各个模板之间的连接螺栓采用标准化规格，易损的导套、密封件都选用行业通用标准件，后续生产过程中出现部件磨损时，可快速更换备件，减少停机维护时间。模腔的布局采用对称式分布，进胶点的位置经过流道平衡计算，保证注塑过程中熔融塑料能同时填充四个模腔，避免个别模腔填充不足、个别模腔过保压的问题，流道的转角处都做了圆弧过渡处理，减少熔融塑料的流动阻力，降低注塑过程中的压力损失，同时也能减少流道凝料的残留。

从安装边界尺寸来看，模具的主体安装法兰采用标准的注塑机定位圈尺寸，能直接适配对应吨位注塑机的固定模板安装孔位，无需额外加工转接法兰。模具的整体厚度、开模最大行程都匹配对应吨位注塑机的容模尺寸范围，侧向伸出的调节杆、底部的支撑柱都预留了足够的安装操作空间，不会与注塑机的拉杆、安全门部件产生运动干涉。模具的冷却、气路接口都设置在操作侧的对应位置，方便生产人员快速完成管路连接，各个接口的密封形式采用标准的O型圈密封，能承受注塑冷却系统的常规工作压力，避免生产过程中出现漏水漏气的问题。

在细节结构处理上，模具的分型面贴合精度经过配研处理，合模后分型面的间隙控制在塑料溢边值以下，避免成型过程中出现飞边，减少后续制件去飞边的人工工作量。模具的排气槽开设在型腔的填充末端，能在注塑填充过程中快速排出型腔内的空气，避免制件出现烧焦、气泡、填充不足的缺陷。针对成型过程中模具的热膨胀问题，核心成型部件的配合间隙都预留了合理的热膨胀余量，保证模具在工作温度下不会出现卡滞、抱死的情况。
