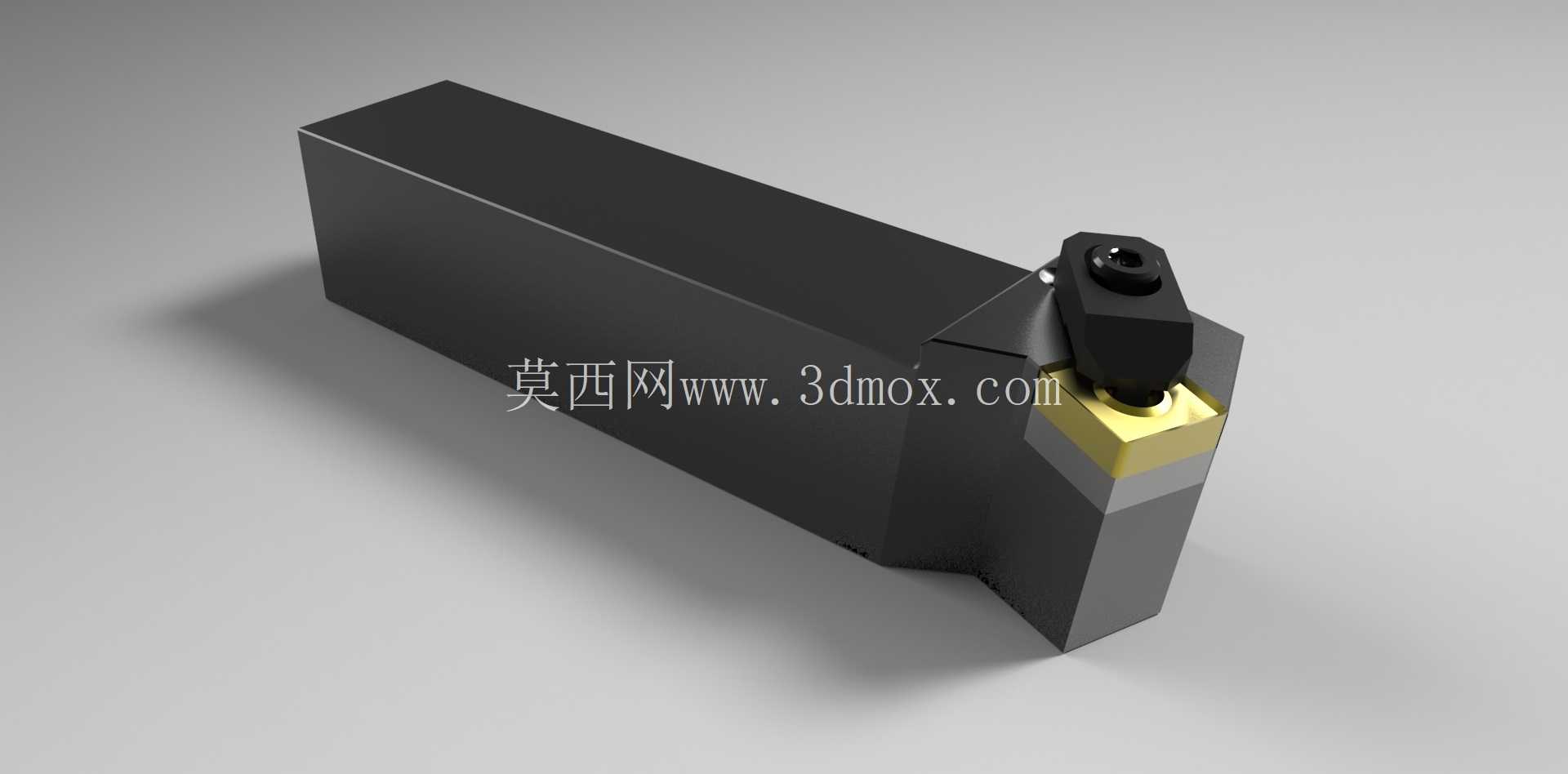

在普通卧式车床、数控车床的外圆车削、端面车削加工场景中,这类适配SNMA250716规格正方形硬质合金刀片的机夹式车刀,是钢件、铸铁件粗精加工环节的常用切削刀具,主要承担轴类、盘类零件的外轮廓成型切削任务,相比焊接式车刀,其刀片可更换、刀体可重复利用的特性,能大幅降低刀具耗材成本,同时避免焊接高温导致的刀片硬度下降、刀体变形问题。从结构设计来看,刀体采用长方体刀杆结构,刀杆截面为标准矩形,可直接适配车床刀架的常规安装槽位,安装时无需额外定制适配垫块,仅通过刀架压紧螺栓即可完成固定,刀杆悬伸长度可根据加工工件的避让需求调整,常规加工场景下悬伸长度不超过刀杆截面高度的1.5倍即可保证切削刚性,避免振刀纹的产生。

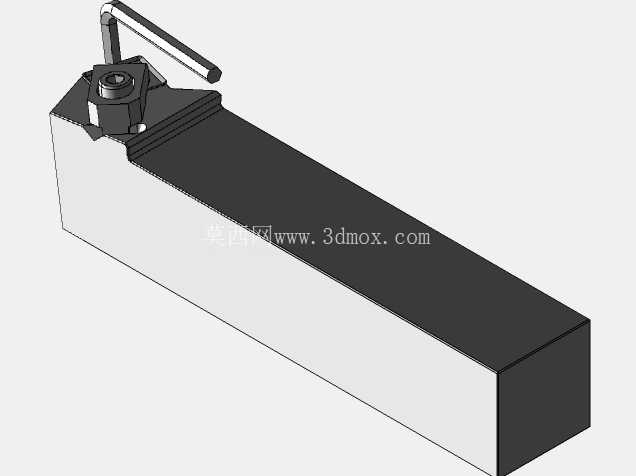

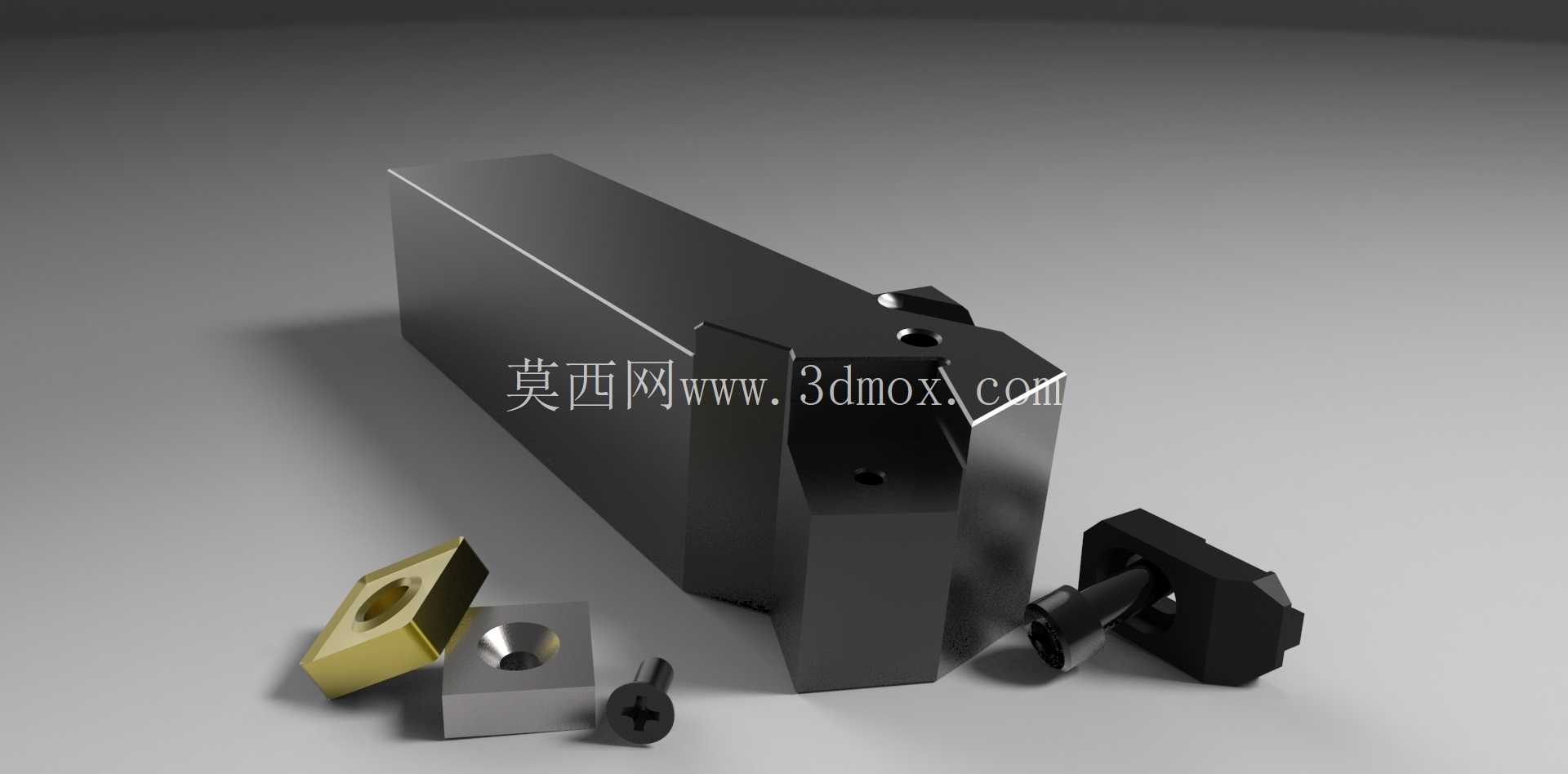

刀头部位的刀片槽采用开放式定位结构,刀片定位面与刀杆轴线呈45度主偏角设计,SNMA系列正方形刀片的四个切削刃均可轮换使用,单个刀片的有效切削刃数量是三角形刀片的1.3倍,在大切深、大走刀量的粗车场景下,刀片的受力方向垂直于刀片定位基面,可将切削力均匀传递到刀杆上,避免刀片局部受力崩损。刀片的压紧结构采用偏心销与楔块组合的夹紧方式,偏心销穿过刀片中心孔完成初步定位,侧方楔块通过内六角螺钉锁紧后,可将刀片紧紧压在定位槽的两个支撑面上,这种夹紧结构的换刀操作仅需一把内六角扳手即可完成,刀片更换时间不超过30秒,且夹紧力足够承受断续切削时的冲击载荷,在铸件毛坯表皮加工、带氧化皮的锻件粗车场景下,不会出现刀片移位、飞出的安全隐患。
刀头部位还设计了断屑台结构,断屑台的凸起角度与刀片前刀面形成固定的排屑间隙,切削过程中带状切屑流经断屑台时会被强制卷曲折断,避免长切屑缠绕工件、刀杆造成的加工面刮伤与安全隐患,针对不同加工材料的断屑需求,可通过更换不同厚度的调整垫片来改变断屑间隙,加工塑性钢材时间隙调小保证断屑效果,加工脆性铸铁时间隙调大避免切屑挤碎刮伤已加工表面。从安装边界来看,刀杆的总长度适配常规车床刀架的最大装夹长度,刀头部位的最大回转半径小于普通卧式车床的刀架最小避让距离,加工台阶轴类零件时,刀杆侧面不会与工件台阶面发生干涉,刀片刀尖高度与刀杆底面的尺寸公差控制在±0.02mm范围内,安装时无需反复调整刀尖高度对齐主轴中心,仅需一次装夹即可保证刀尖中心高符合切削要求,减少了机床辅助调整时间。在实际加工应用中,这款车刀搭配不同涂层的SNMA250716刀片可覆盖多种加工工况:搭配硬质合金涂层刀片时可完成45号钢、40Cr等调质钢的半精车加工,切削线速度可达120-180m/min,进给量0.2-0.4mm/r;搭配CBN立方氮化硼刀片时可完成淬火钢、冷硬铸铁的高速硬车加工,以车代磨减少磨削工序,加工表面粗糙度可达Ra0.8以下;搭配陶瓷刀片时可完成灰铸铁、球墨铸铁的高速粗加工,切削效率是普通硬质合金刀片的2-3倍。
刀体本身采用40Cr合金钢调质处理,整体硬度达到HRC40-45,刀头定位部位经过高频淬火处理,硬度可达HRC50以上,长期使用不会出现定位面压塌、磨损的问题,刀体表面经过发黑防锈处理,在车间切削液喷淋的潮湿环境下不会出现锈蚀,使用寿命是普通普通碳钢刀体的3倍以上。设计过程中,刀杆的受力部位经过有限元受力分析优化,刀头与刀杆的过渡位置采用大圆角过渡结构,避免应力集中导致的刀杆断裂问题,在最大切深8mm、走刀量0.6mm/r的极限切削参数下,刀杆的最大变形量不超过0.03mm,可保证切削过程的稳定性,不会出现让刀导致的工件尺寸超差问题。刀片的定位基面经过精密磨削加工,平面度误差不超过0.01mm,刀片安装后不会出现倾斜,保证四个切削刃的刀尖高度一致,轮换切削刃时无需重新对刀,进一步压缩了加工辅助时间。
- 全部评论(0)
- 模板大小: 967.53 KB
- 售价:5金币
- 下载次数: 625
- 系统要求: STEP / IGES,Rendering
- 软件分类: 车刀
