外圆车削加工用车刀结构三维模型

　　这款外圆车削刀具的三维结构，是针对普通卧式车床、数控车床外圆通用加工场景设计的切削执行部件，在实际机加工生产环节中，这类刀具承担着棒料、轴类零件外圆柱面的粗车、半精车切削作业，是机械加工车间切削工位最常用的刀具类型之一。从结构设计逻辑来看，刀体整体采用长方体刀杆作为基础承载结构，这种规整的矩形截面设计，能够直接适配车床标准方刀架的装夹槽尺寸，装夹时无需额外定制过渡刀套，刀杆侧面与刀架定位面完全贴合，拧紧压紧螺栓后即可获得足够的装夹刚性，可有效避免大切深切削过程中出现的刀体颤振、让刀问题。

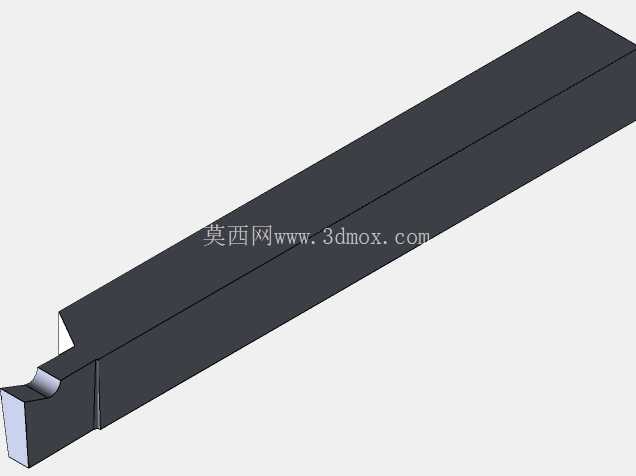

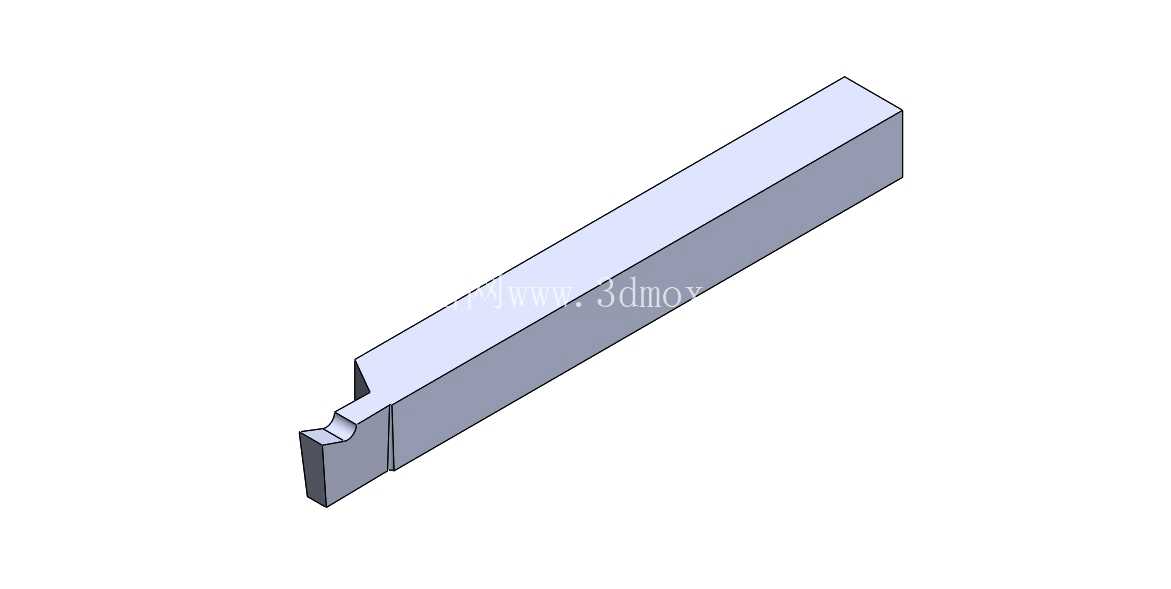

　　刀头切削部分位于刀杆的一端，采用了阶梯式的结构收窄设计，这种设计一方面能够减少切削过程中刀体与工件已加工表面的干涉，尤其是在加工台阶轴、带退刀槽的轴类零件时，收窄的刀头部分可以顺利伸入台阶间隙完成切削，不会刮蹭已加工的轴面；另一方面，阶梯结构也为切削刃的排布预留了足够的空间，主切削刃采用了适合外圆车削的角度设置，能够在切削时引导切屑沿着预定方向排出，避免切屑缠绕在工件或刀杆上划伤加工表面。从安装边界尺寸来看，刀杆的截面尺寸匹配常规中小型车床的刀架装夹范围，刀体总长度满足常规外圆加工的悬伸要求，装夹时悬伸长度控制在刀杆截面高度的1.5倍以内即可保证切削刚性，无需额外调整刀架的装夹空间。

　　在实际功能特性上，这款刀具针对外表面通用加工的需求做了结构优化，主偏角的设置兼顾了径向切削力与轴向切削力的平衡，在加工45号钢、铝合金等常见机加工材料时，能够保持稳定的切削状态，既可以用于毛坯料的粗车去皮，也可以通过调整进给量和切削转速完成半精车作业，满足一般轴类零件外圆的尺寸精度与表面粗糙度要求。设计过程中充分考虑了车间实际使用的通用性，刀杆的整体结构没有特殊的异形结构，三维建模时对刀头切削部分的过渡圆角、刃口位置做了精准还原，能够直接用于刀具装配仿真、加工路径模拟等场景，帮助工艺人员提前预判切削过程中的干涉问题，优化刀架装夹位置与切削参数。

　　在日常加工场景中，这类刀具广泛应用于通用机械零件加工、五金配件生产、设备维修备件加工等环节，无论是小批量的维修单件加工，还是中等批量的轴类零件量产，都能通过更换刀片或者重磨刃口保持切削性能，刀体本身的长条形结构也便于日常存放与管理，不会因为异形结构占用过多的刀具架存储空间。建模时对刀体的各个棱边、切削部分的结构细节都做了符合实际加工状态的还原，没有过度简化关键的装夹定位面与切削结构，能够准确反映真实刀具的装配关系与外形特征，方便结构设计人员在做机床加工仿真、刀具库搭建时直接调用，也可作为机加工教学环节的刀具结构演示模型使用，帮助初学者理解外圆车刀的装夹方式、切削位置与结构特点。
