可移动轮式液压劈木作业设备结构设计

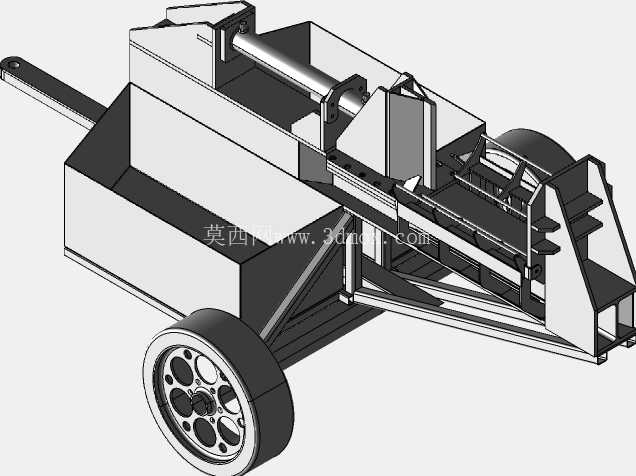

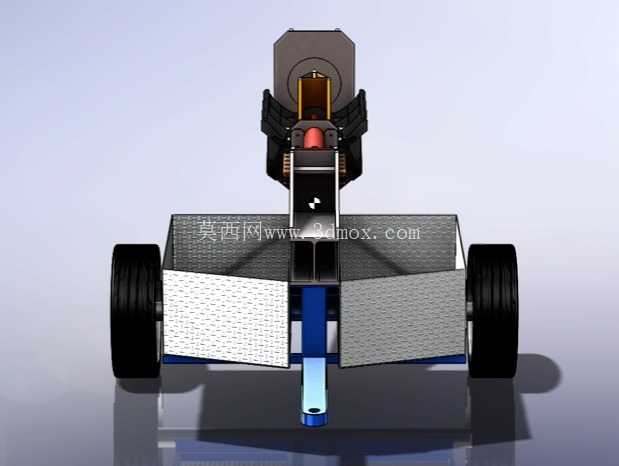

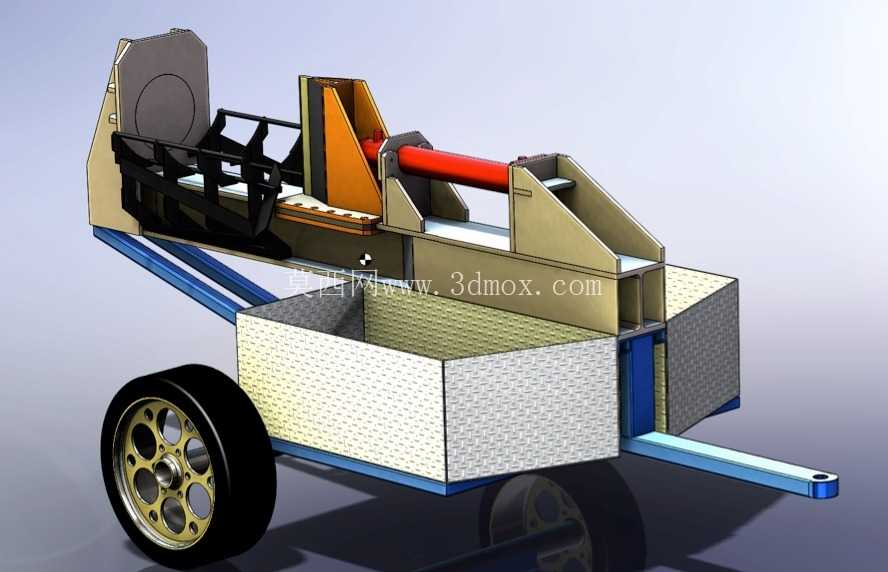

　　这款轮式液压劈木设备，主要面向林区散户、小型木材加工点、民用薪柴制备场景设计，解决传统手工劈柴劳动强度大、作业效率低、操作风险高的实际痛点，适配直径400mm以内、长度1000mm以下的圆木段、硬杂木段劈裂作业，可将原木段一次性劈分为多块规格均匀的木柴，满足家庭取暖、生物质燃料预处理、小型木料加工的进料需求。设备整体采用拖挂式轮式布局，底部配置两个充气橡胶轮与单根牵引拖杆，无需额外吊装设备，单人即可通过拖杆牵引完成场地转移，可适配林区非硬化路面、乡村院落、小型加工厂区的移动作业需求，整机停放时依靠前端支撑结构与后轮形成三点稳定支撑，作业过程中不会出现侧翻、滑移问题。核心作业单元采用卧式液压直推结构，液压油缸横向固定在机架尾部，油缸推杆前端安装V形劈刀，刀头采用高碳钢淬火处理，刃口角度设计为28度，兼顾劈入锋利度与刀头结构强度，面对硬杂木、结疤木料时不会出现卷刃、崩刀问题；设备前端设置带格栅的挡料架，待劈木段放置在劈刀与挡料架之间的进料平台上，平台表面采用花纹防滑钢板，避免木段在劈裂过程中出现侧向滑动，挡料架上的竖向格栅可在木段劈裂散开时阻挡木料飞溅，同时不影响操作人员观察劈裂进度。

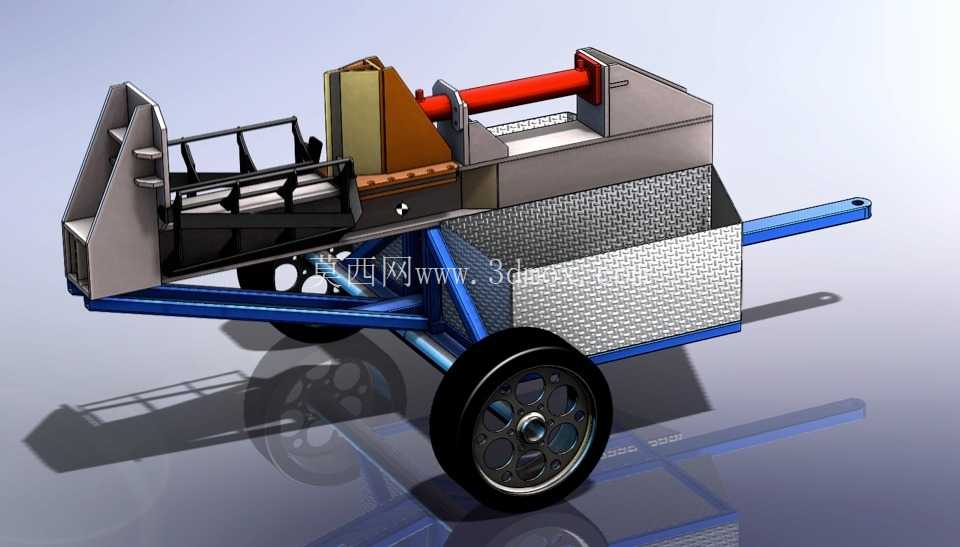

　　液压系统采用单油缸直驱设计，油缸推力匹配12吨额定劈裂力，可轻松应对柞木、枣木等高密度硬杂木，液压管路沿机架槽钢内侧布置，避免移动过程中被树枝、地面凸起剐蹭破损，油缸行程设置为1100mm，可覆盖常规民用木柴的长度需求，行程末端设置液压缓冲限位，避免推杆硬接触损伤缸体结构。机架主体采用矩形钢管焊接成型，整体框架做三角形加强筋布局，承受油缸反推力的位置额外焊接加厚钢板衬垫，避免长期作业出现焊缝开裂、框架变形问题；设备中部设置封闭式储物舱，舱体采用花纹钢板折弯焊接而成，可存放备用密封件、简易维修工具、劈裂完成的小木段，提升野外作业的便利性。

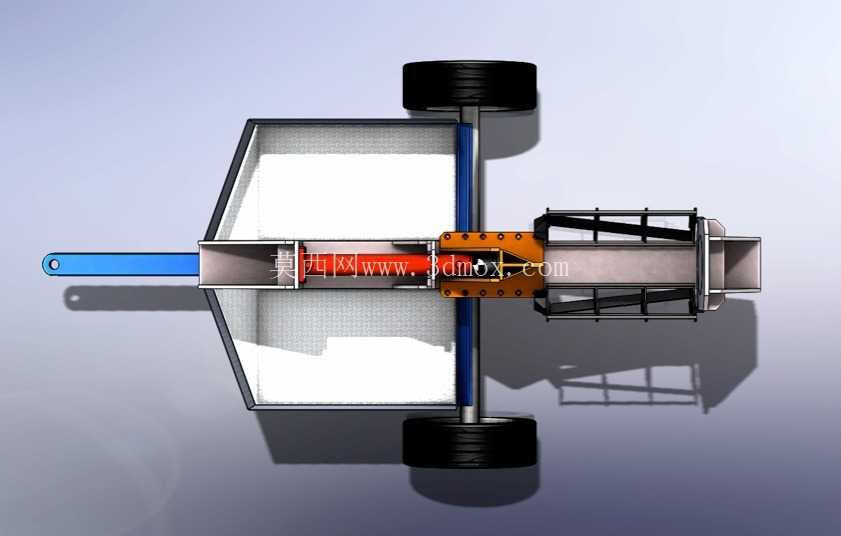

　　操作控件集中布置在牵引杆侧方的操作位，操作人员站在设备侧方即可完成油缸进退的控制，操作位与劈裂作业区设置安全距离，避免木段劈裂弹出伤人；设备的安装边界预留了动力单元的安装位，可根据使用场景选配汽油机液压动力单元或者电动机液压动力单元，两种动力单元的安装接口尺寸统一，无需改动机架结构即可完成互换，适配无电网覆盖的林区作业和有供电条件的固定场地作业。设计过程中重点平衡了设备的移动性与作业稳定性，轮距设置为850mm，整机重心控制在轮轴靠前150mm位置，牵引时仅需施加5kg左右的下压力即可抬起前端支撑，转向灵活，作业时前端支撑放下后，整机重心落在三个支撑点围成的区域中心，满负载劈裂作业时的晃动量控制在2mm以内。

　　进料平台的高度设置为750mm，适配普通人站立作业的操作高度，无需弯腰即可完成木段的摆放调整，降低长时间作业的疲劳感；劈刀采用快装结构，通过两个楔形锁销固定在油缸推杆前端，可根据劈裂需求更换十字形劈刀或者两瓣劈刀，无需借助大型工具即可完成刀头更换，适配不同的木柴规格需求。设备的所有铰接位置均配置自润滑铜套，户外长期作业无需频繁加注润滑脂，降低维护成本；外露金属结构件均做喷塑防锈处理，可适应林区潮湿、多露水的作业环境，避免短时间内出现锈蚀问题。
