手动式金属型材滚轮弯曲加工装置

在小型五金加工、铁艺制作、维修维保这类非大批量连续生产的场景里，大型数控弯管、弯型材设备往往存在占地大、调试周期长、开机成本高的问题，这类手动滚轮弯曲装置刚好填补了小批量、多规格型材弯曲作业的设备空白，适配圆钢、扁铁、小直径薄壁钢管、方管等常见金属型材的冷弯作业，不需要额外配套液压站、电源接线，移动灵活，可直接放置在普通钳工工作台面上完成作业，也可通过底座预留的安装孔固定在工位架上，避免作业过程中设备移位影响加工精度。

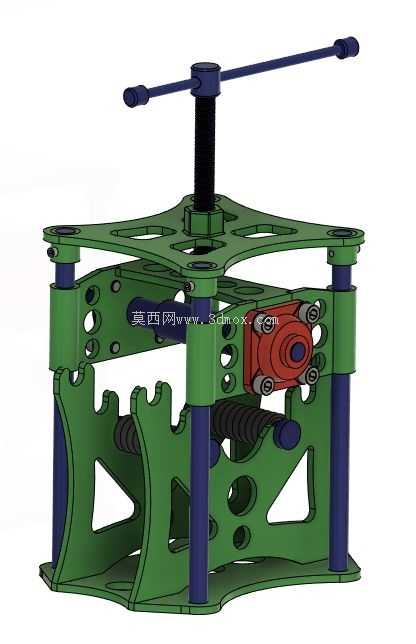

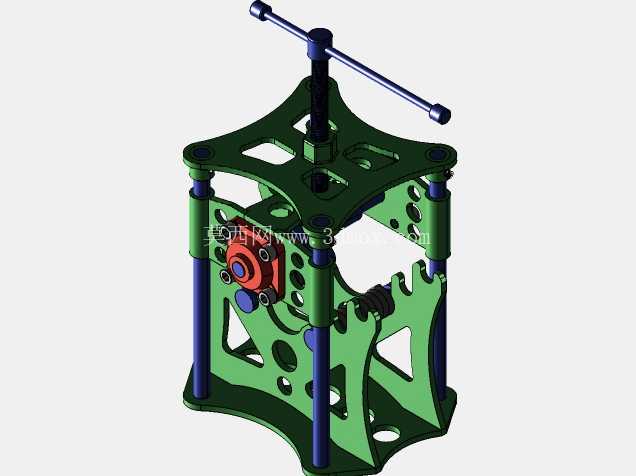

从结构设计逻辑来看，整套装置采用立式框架承载结构，四根立式导柱作为上下模座的导向支撑，导柱与上下安装板之间采用过盈配合加锁紧螺母固定，保证框架整体的抗扭刚度，避免弯曲作业时受力产生侧向形变。顶部的手动螺旋进给机构采用T型梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能，进给过程中不会因为型材反弹出现手柄倒转的安全隐患，T型螺纹的导程设计匹配手动操作的施力习惯，单圈进给量控制在合理范围，既不会因为进给过快导致型材局部应力集中出现开裂，也不会因为进给太慢降低作业效率，顶部的横向加长手柄采用杠杆原理设计，操作人员不需要施加过大的臂力即可完成大厚度型材的压弯进给，手柄两端做了防滑滚花处理，沾有少量油污时也能稳定握持。

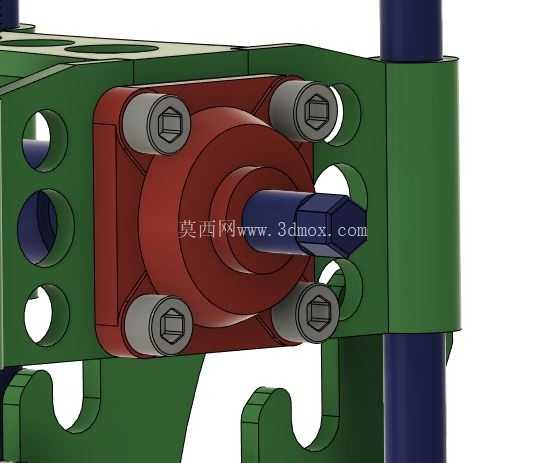

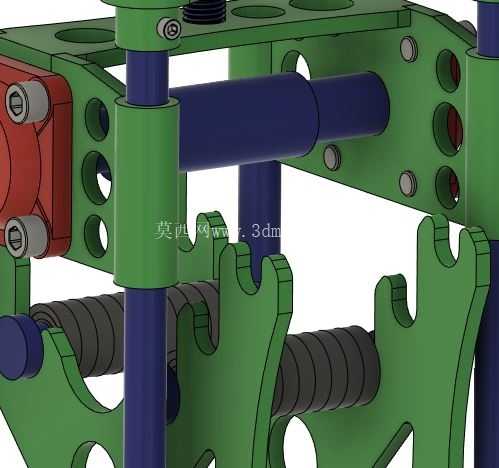

核心的弯曲执行部分采用多组滚轮组合结构，两侧的成型滚轮通过腰型孔安装在中部安装板上，可根据待加工型材的截面尺寸、目标弯曲半径调整滚轮的相对间距，调整到位后通过螺栓锁紧固定，适配不同规格型材的弯曲需求，滚轮型面根据常见型材截面做了适配设计，既可以完成圆弧类工件的连续滚弯，也可以通过定点进给完成一定角度的折角弯曲，滚轮内部镶嵌有自润滑铜套，长期往复转动也不会出现卡滞，不需要频繁加注润滑脂维护。中部的传动调节组件采用螺杆滑块结构，转动侧部的调节手轮即可带动中间的成型滚轮横向移动，配合顶部的螺旋进给量，可精准控制型材的弯曲曲率，避免反复试弯造成的型材废料损耗。

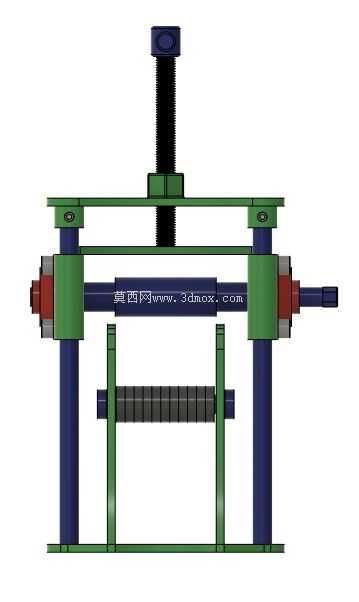

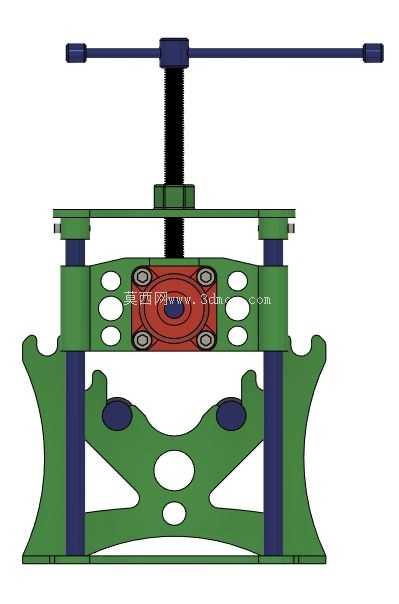

从安装边界与外形尺寸来看，整套装置的底座轮廓采用方形切边设计，最大外轮廓尺寸控制在普通钳工工作台的承载范围内，不需要额外制作专用安装基础，底座上预留的四个安装孔位间距符合通用工装夹具的安装标准，可直接配合T型螺栓固定在标准工作台上，也可在无固定工位的场景下直接放置在平整地面上，依靠设备自身重量保持作业稳定。设备的整体高度适配成年人站立操作的人机工程学要求，操作手柄的最高位置处于操作人员肩部以下的舒适操作区间，长时间作业也不容易产生肢体疲劳。

在实际使用过程中，这套装置可完成铁艺护栏弯花、小型钢结构支架弯弧、管道维修现场的小角度弯管、五金件小批量折弯等多种作业，相比纯手工敲击弯曲的加工方式，成型后的型材表面不会出现锤痕、凹坑等缺陷，弯曲段的圆弧过渡更顺滑，型材截面的变形量控制在允许范围内，不会出现薄壁管弯瘪、扁铁弯曲处起皱的问题。整套结构没有复杂的电控、液压元件，日常维护只需要定期清理滚轮缝隙里的氧化皮、铁屑，在螺纹传动部位涂抹少量润滑脂即可，故障率极低，适合没有专业设备维护能力的小型加工门店、户外维修班组使用。设计过程中对各受力部位的板材厚度做了针对性加强，上下安装板、中部支撑板都采用了镂空减重设计，在不降低结构强度的前提下尽可能减轻设备整体重量，方便单人搬运转移，镂空位置同时也能作为作业时的观察窗口，方便操作人员实时观察型材的弯曲形变状态，及时调整进给量，保证成型精度。
