卷织物料穿导用可调光圈式过环机构

在卷装织物的连续加工产线中，比如织带印染、窄幅面料分切、弹性带定型这类工序段，料带从放卷架输出后，往往会因为放卷张力波动、料卷自身卷绕不齐出现走偏、散边的问题，要是直接送入后续的牵引辊或者加工工位，很容易出现折边、张力不均甚至料带扯断的情况，这时候就需要在放卷端和牵引工位之间设置导向过环，来约束料带的穿行路径，这款光圈式过环机构就是针对这类场景设计的导料构件。

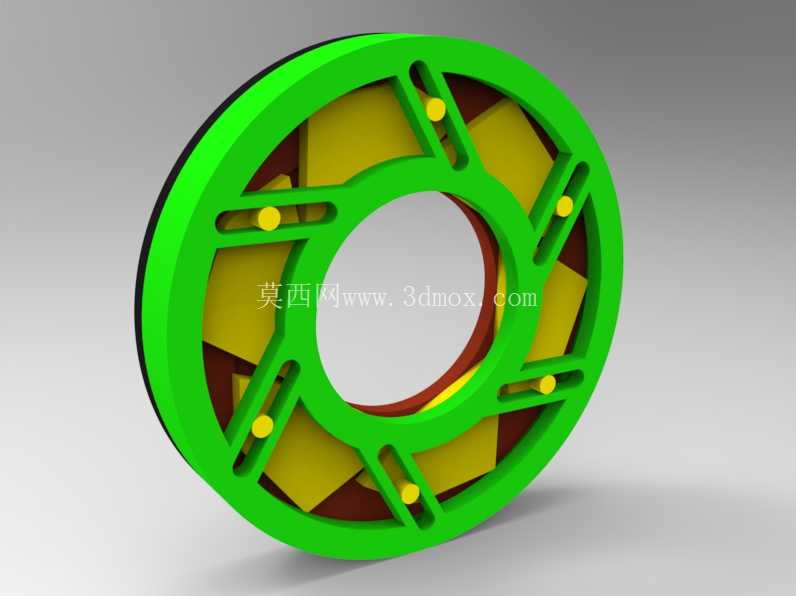

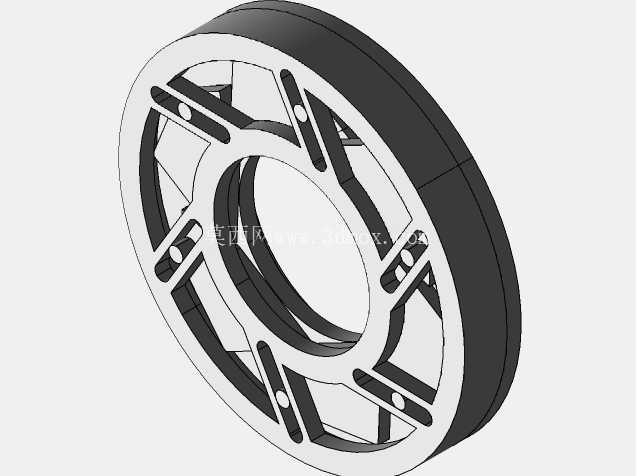

从结构功能上看，它和相机光圈的调节逻辑同源，通过周向均布的六片弧形挡片同步转动，实现中心过料孔径的无级调节，不同宽度、不同厚度的卷织物料都能适配——比如窄的松紧带可以把孔径收小到刚好容料带穿过，避免料带在环内晃动跑偏；宽的织带可以把孔径放大，预留足够的穿行间隙防止边缘刮毛。每片挡片都通过端部的黄色销轴和外圈的绿色保持架铰接，保持架上开有对应数量的斜向导向槽，销轴嵌在槽内，只要转动保持架的调节端，所有挡片就会同步沿径向收拢或者张开，调节过程中各挡片的运动轨迹完全同步，中心孔始终保持正圆形，不会出现偏斜卡料的问题。

设计的时候首先考虑的是过料接触面的顺滑度，挡片朝向中心孔的边缘都做了R0.8的圆角抛光处理，不会勾挂织物的纤维毛羽，哪怕是表面带绒的针织带、魔术贴毛面穿过，也不会出现勾丝、拉毛的瑕疵。外圈的保持架采用分体式嵌装结构，棕色的内层衬圈和绿色的外层架体过盈配合，既给挡片提供了轴向的限位，避免挡片在开合过程中出现轴向窜动，也预留了润滑脂的填充腔，长期使用不用频繁拆解维护。安装边界上，整个机构的轴向厚度控制在32mm以内，外圈最大直径180mm，中心最小调节孔径25mm、最大调节孔径110mm，安装时可以通过外圈上均布的三个镂空安装孔直接固定在设备的立板或者导料架上，不需要额外设计转接法兰，不管是新设备预装还是老产线的导料工位改造，都能直接适配安装。

实际使用中，这种光圈式过环相比传统的固定口径导布环，不用根据料带宽度频繁更换不同规格的导环，换产的时候只需要转动调节拨杆就能快速适配新的料带宽度，能大幅缩短换产调试的时间。而且它的中心孔调节是连续无级的，哪怕是料带宽度在生产过程中因为张力变化出现小幅波动，也能通过微调孔径始终保持合适的导料间隙，不会像固定导环那样要么间隙太大起不到导向作用，要么间隙太小刮蹭料带边缘。另外，整个机构的转动副都做了防尘设计，挡片和保持架之间的间隙控制在0.2mm以内，织物生产过程中产生的短纤维、飞絮很难进入铰接缝隙，不会因为积尘导致调节卡滞，在纺织车间多飞絮的环境下也能长期稳定运行。

从结构强度上看，所有铰接销轴都采用不锈钢材质，挡片采用耐磨的工程塑料一体注塑成型，既减轻了整体重量，也避免了金属部件生锈污染浅色织物的问题，哪怕是在有一定湿度的印染车间环境下使用，也不会出现锈蚀卡滞的情况。调节端的阻尼设置经过匹配，调节到合适孔径后不需要额外的锁止结构，就能保持当前的孔径尺寸，不会因为料带穿行过程中的轻微触碰就出现孔径变动，导料的稳定性足够满足连续生产的需求。
