拖挂式液压劈柴作业设备结构设计

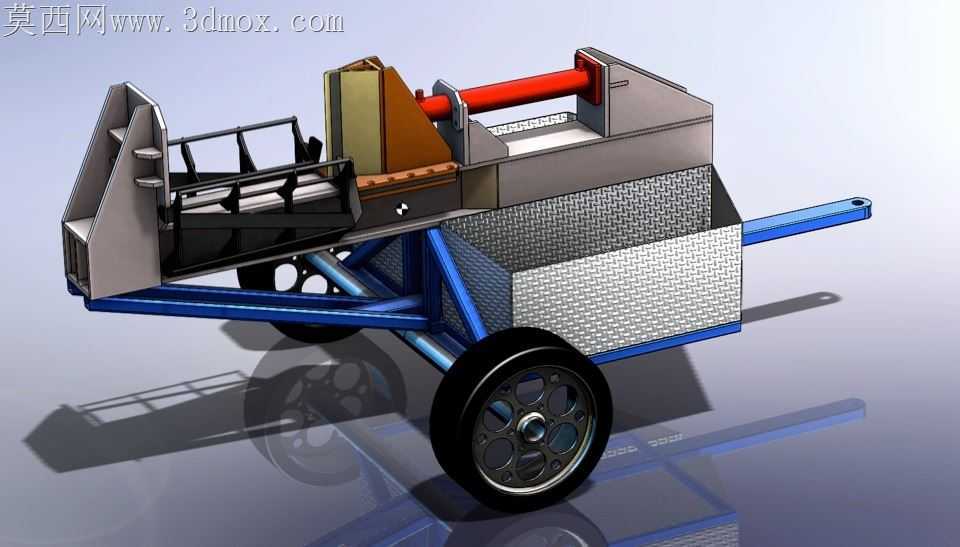

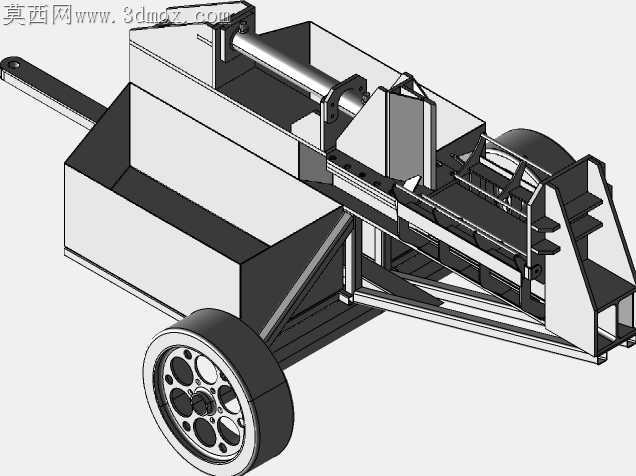

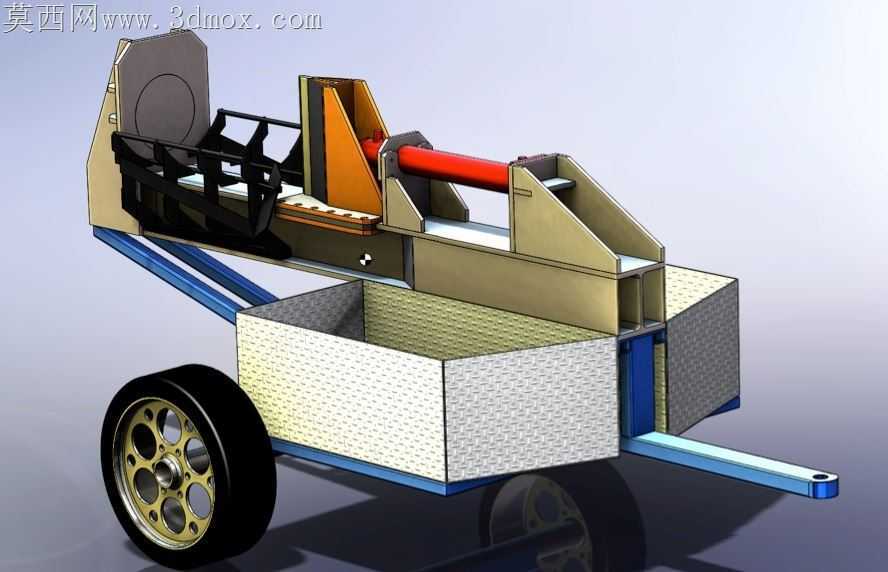

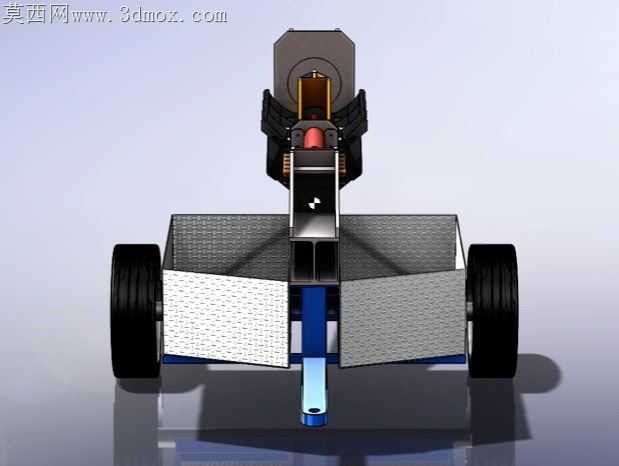

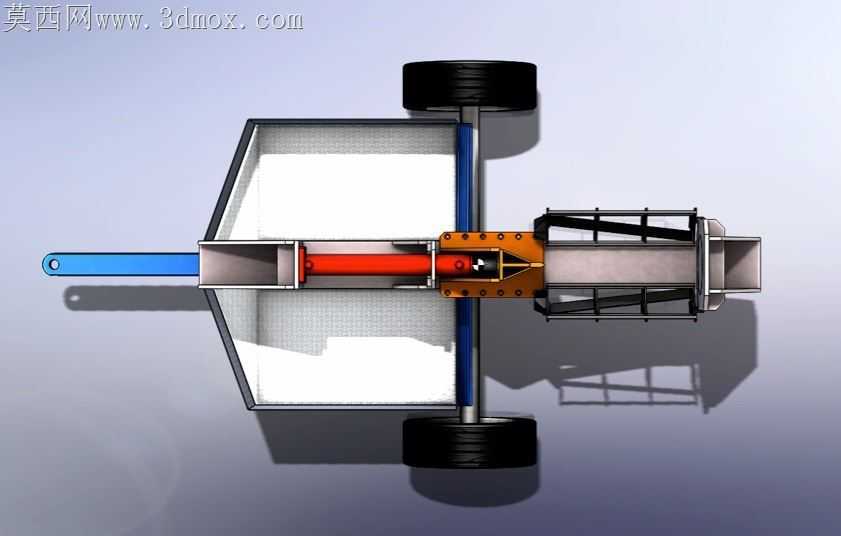

户外零散木材劈裂作业的核心痛点，从来不是劈裂力够不够，而是设备转场时的结构抗扭性、作业时的进料容错率，还有误操作下的结构冗余防护，很多同类型设备在林间颠簸路段转场后，会出现液压缸安装座焊缝开裂、劈刀对位偏移的问题，根源在车架受力路径的设计偏差。这款拖挂式劈柴设备的车架采用三角桁架式钢管布局，没有用常见的矩形方管通焊结构，主受力梁直接从牵引杆延伸至后轮轴座，液压缸的安装座没有悬空焊接在车架横梁上，而是做了内嵌式的三角加强筋，把液压缸工作时的反作用力直接传导到主纵梁上，避免长期作业后安装座变形导致的推杆偏磨。劈刀座的进料侧做了可开合的栅格挡架，不是固定的焊接挡板，作业时不同直径的木段靠在栅格上，不会因为木段滚落偏离劈裂中心线，栅格的间隙刚好能挡住劈裂后飞溅的小木片，又不会遮挡操作人员观察木段对位的视线，栅格和车架的连接用了快拆插销，遇到带树节的硬木卡料时，能快速翻开栅格清理，不用伸手到劈刀作业区掏料。设备下方的储物仓用了花纹钢板折弯成型，没有额外加框架支撑，钢板的折弯边直接和车架纵梁贴合焊接，既可以存放劈好的小段木柴，转场时又能作为额外的配重块，抵消液压缸工作时的前端翘曲力，不用额外加装铸铁配重，降低了整备重量。后轮的轮座没有直接焊在车架底部，而是做了短行程的铰接缓冲，林间非铺装路面拖行时，轮组能小幅度上下摆动，减少硬颠簸对车架焊缝的冲击，牵引杆的长度刚好适配小型农用拖拉机的后牵引钩，拖行时不会因为转弯半径过小蹭到拖拉机后轮。液压推杆的前端推块做了V型防滑齿，木段抵在推块上不会因为劈裂受力打滑侧移，推块和推杆的连接用了浮动铰接，就算木段摆放有轻微偏斜，推块能自适应贴合木段端面，不会把侧向力直接传导到液压缸密封件上，延长密封件的使用寿命。现有结构没有做额外的安全联锁装置，属于原理验证阶段的设计，实际落地生产时还需要在操作手柄处加双手触发的安全结构，避免单人作业时误碰操作杆引发危险，车架的防锈处理也需要针对林间潮湿环境做镀锌层加喷塑的双重防护，减少长期户外使用的锈蚀概率。
