HSK-E32数控加工用精密刀柄结构

在数控加工车间的日常生产里，刀柄是连接机床主轴与切削刀具的核心过渡部件，其精度直接决定了加工过程中的跳动控制水平，最终影响工件的表面加工质量与刀具使用寿命。HSK-E32这类刀柄属于高速加工场景下常用的小规格接口部件，多用于小型高速加工中心、精雕机等设备的刀具装夹环节，适配直径较小的铣刀、钻头等切削工具，在精密模具加工、小型五金零件精加工、3C产品结构件加工等场景中应用十分广泛。

从实际使用的功能逻辑来看，这款刀柄的核心作用是实现主轴与刀具的刚性连接，同时保证刀具的回转中心与主轴回转中心高度重合，减少高速旋转状态下的离心力带来的装夹偏移。设计过程中首先要匹配HSK-E型主轴的接口标准，外部轮廓的锥面配合精度需要满足高速装夹的过盈要求，端面的驱动键槽结构需要与主轴端的驱动块精准契合，传递切削过程中的扭矩，避免大进给切削时出现刀柄打滑的问题。

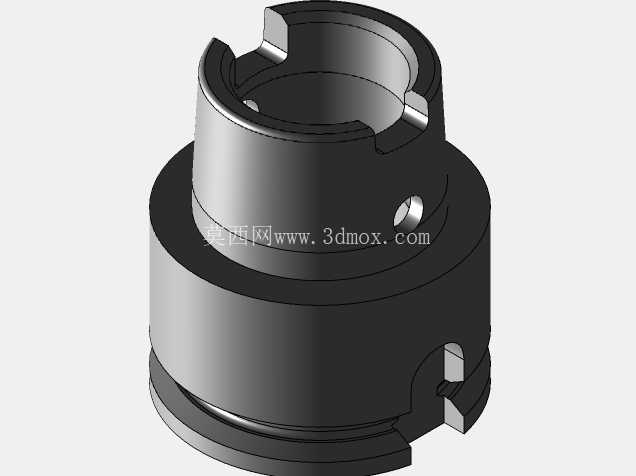

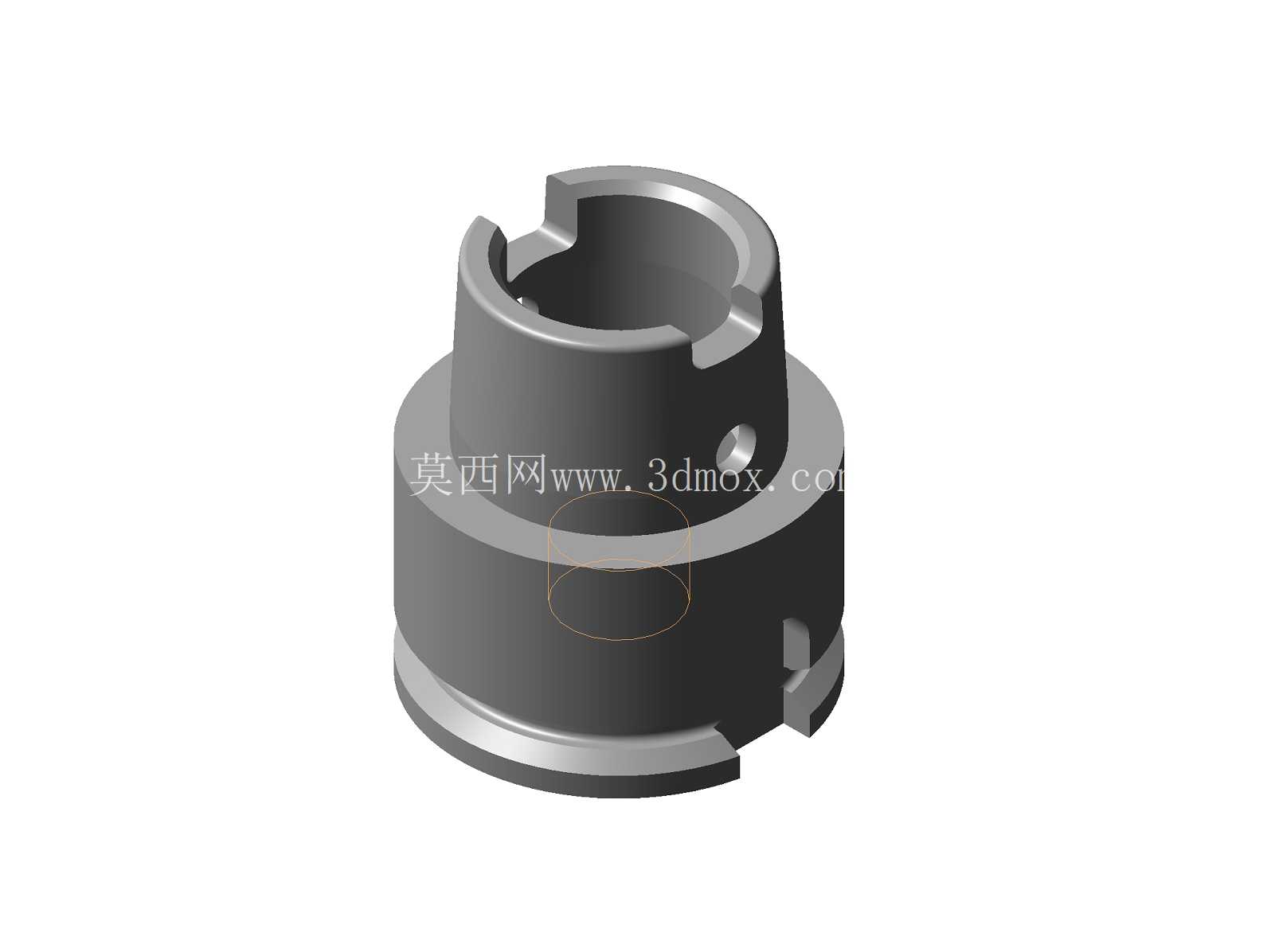

这款模型完整还原了刀柄的外部尺寸特征，同时细化了内部用于夹紧刀具的结构细节。外部结构上，法兰端的定位台阶尺寸是安装时的核心边界，决定了刀柄装入主轴后的轴向定位精度，法兰上的定位缺口用于配合主轴的定向锁紧机构，保证每次换刀时的周向位置一致性，方便自动化换刀流程的顺畅运行。锥面的锥度参数严格遵循HSK标准的1:10短锥设计，相比传统BT刀柄的锥面配合长度更短，在高速旋转时锥面受离心力扩张的影响更小，高速状态下的连接刚性更稳定。

内部夹紧结构的设计是这类刀柄的核心难点，模型中还原了内部的弹性夹头安装腔、拉钉连接位的细节，拉钉安装在刀柄尾部，与主轴内部的拉爪配合，实现刀柄的拉紧动作，拉紧力通过内部结构传递到锥面与端面，实现双面定位锁紧，这也是HSK刀柄相比传统刀柄刚性更强的关键设计。内部的夹头安装腔需要与对应规格的弹性夹头配合，通过锁紧螺母的轴向施压，让夹头收缩抱紧刀具柄部，实现刀具的固定，不同的孔径夹头可以适配不同直径的刀具，拓展刀柄的适用范围。

在实际选型与安装过程中，这类刀柄的外部轮廓尺寸需要考虑加工时的干涉问题，法兰直径、刀柄本体的外径尺寸决定了加工深腔零件时刀柄与工件侧壁的安全距离，避免进刀过程中刀柄与工件发生碰撞。刀柄的整体长度参数会影响机床的Z轴有效行程，在长悬伸加工场景中，还需要结合刀柄的刚性参数选择合适的悬伸长度，避免切削时出现振刀问题。模型中呈现的外部冷却孔位细节，对应了部分带内冷功能的刀柄结构，切削液可以通过刀柄内部通道直达刀具切削刃，提升高速加工时的冷却与排屑效果。

从建模的工程角度来看，还原这类刀柄结构时，首先需要以主轴接口的基准面作为建模原点，先确定锥面的基准轴线，再依次构建法兰端的驱动键槽、定位缺口、冷却孔等外部特征，内部结构需要重点保证夹紧腔与外部锥面的同轴度，这一参数直接决定了刀柄装配后的跳动精度，通常实际生产中这一同轴度要求控制在0.002mm以内，才能满足精密加工的需求。法兰端的各槽口位置需要做对应的倒角处理，避免安装时与主轴部件发生刮擦，同时去除热处理后的应力集中点，提升刀柄的抗疲劳强度。

在实际生产应用中，这类小规格HSK刀柄的动平衡等级通常需要达到G2.5以上，才能适配30000转以上的高速加工场景，建模过程中也需要考虑结构的对称性，避免不对称结构带来的动平衡偏差，比如法兰上的缺口、孔位都需要做对称设计，减少高速旋转时的不平衡量。刀柄的材质通常选用合金结构钢，经过渗碳淬火处理后表面硬度达到HRC58-62，保证锥面与端面的耐磨性，长期反复换刀后依然能保持配合精度，模型中呈现的各表面粗糙度要求也对应了实际加工的工艺要求，配合面需要经过精磨处理，非配合面做发黑或镀层处理提升防锈能力。
