三角翼式小型车辆拖运牵引拖车结构

　　这款三角翼布局的小型车辆拖运拖车，主要面向乘用车后挂牵引场景，用于短途转运整备质量较低的乘用车辆、小型特种作业设备，常见于道路救援、车辆转运、户外越野保障等实际作业场景，区别于常规平板全挂车，其采用的分体式承载平台设计，不需要额外配置爬梯即可完成被转运车辆的上下停靠作业，大幅降低了单人操作的作业强度。从结构设计逻辑来看，整车采用低重心布局思路，牵引连接端配置带缓冲阻尼的球形牵引 hitch 结构，匹配乘用车后拖挂接口的通用安装尺寸，牵引端同时集成了手摇式驻车支撑轮，在脱离牵引车状态下可通过支撑轮实现小范围移动调整，驻车时摇下支撑轮即可保证整车停放稳定，不会出现前倾侧翻问题。

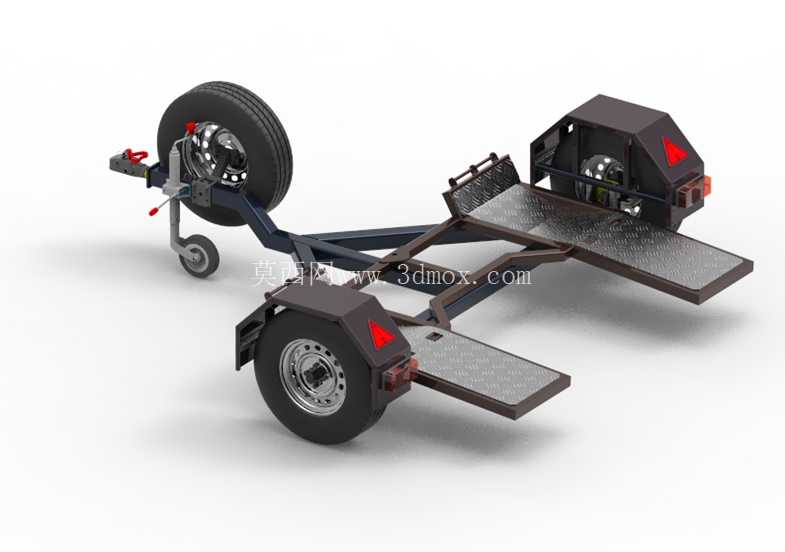

　　承载平台采用左右分体式翼板结构，两块承载板沿车架纵梁对称布置，表面做防滑纹理处理，被拖运车辆的前轮可直接停靠在两侧承载板上，配合轮胎固定绑带点位即可完成车辆固定，省去了整面平板的冗余材料，在保证承载强度的前提下有效降低了整车整备质量，同时减少了行驶过程中的风阻影响。行走系统采用单轴双轮布局，匹配重载型拖车轮毂与橡胶轮胎，轮拱位置设置独立的挡泥护板，护板上集成了反光警示标识与尾灯安装位，满足道路行驶的安全规范要求；车架尾部同样设置了三角警示标识与示宽灯位，在夜间拖行时可有效提醒后方车辆保持车距。

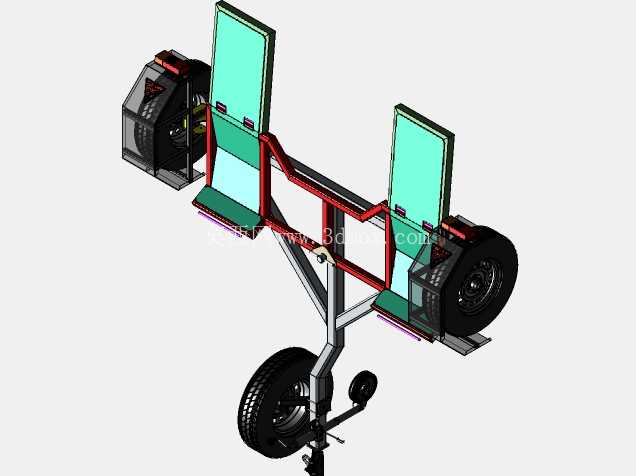

　　车架主体采用矩形钢管焊接成型，主纵梁做加厚处理，横梁采用交叉补强结构，在承受被拖车辆的集中载荷时可避免车架出现塑性变形，牵引端与车架主体的连接位置做了三角加强筋焊接，分散牵引过程中的拉力载荷，避免应力集中导致的连接部位开裂。车架前端预留了备胎安装位，可固定全尺寸备胎，应对长途拖行过程中的爆胎突发情况，牵引端还设置了安全链挂点，拖行时需将安全链交叉连接至牵引车后拖钩位置，即便牵引连接结构意外脱开，安全链也可拉住拖车避免完全脱离引发事故。

　　从安装边界尺寸来看，整车宽度匹配常规乘用车的轮距范围，承载平台的离地间隙控制在合理区间，既保证行驶过程中不会出现托底问题，也能让被拖车辆顺利驶上平台，牵引连接点的高度符合民用乘用车后拖挂装置的通用高度标准，不需要额外调整牵引座高度即可完成对接。灯光线束采用标准7芯拖挂接口，可直接对接多数乘用车的拖挂灯光输出接口，实现刹车灯、转向灯、示宽灯的同步点亮，符合道路行驶的法规要求。在实际使用过程中，这类拖车不需要对牵引车做大幅度改装，只要车辆后防撞梁位置预留拖挂安装点即可完成挂载，相比大型平板救援拖车，其灵活性更高，可进入狭窄的小区、巷道内完成车辆拖运作业，日常存放时也可竖直立起放置，减少车库占用空间。结构设计上充分考虑了民用场景的使用需求，没有冗余的复杂功能，所有结构都围绕可靠承载、便捷操作、合规上路三个核心目标展开，焊接位置都做了应力释放处理，长期承受交变载荷也不容易出现焊缝开裂问题，轮轴位置采用免维护的轴承结构，日常使用只需要定期检查轮胎气压与灯光状态即可，不需要复杂的保养维护流程。
