食品包装设备支撑机架结构设计

在食品加工生产的后段包装工序中，设备机架作为整线的承载基础，直接决定了整套包装单元的运行稳定性与长期服役可靠性，本次呈现的机架结构，正是针对中小型食品包装单元的承载需求完成的结构设计。从实际应用场景来看，这类机架主要适配休闲食品、烘焙制品、预包装调理食品等品类的中低速包装产线，可承载送膜机构、封切组件、物料输送单元、电控安装板等全套包装作业部件，适配产线节拍在30-60包/分钟的作业需求，能够在食品生产车间常规的温湿度环境下长期稳定工作，支撑部件的安装平面度可控制在合理公差范围内，避免因机架形变导致的封合错位、送膜偏移等常见包装设备故障。

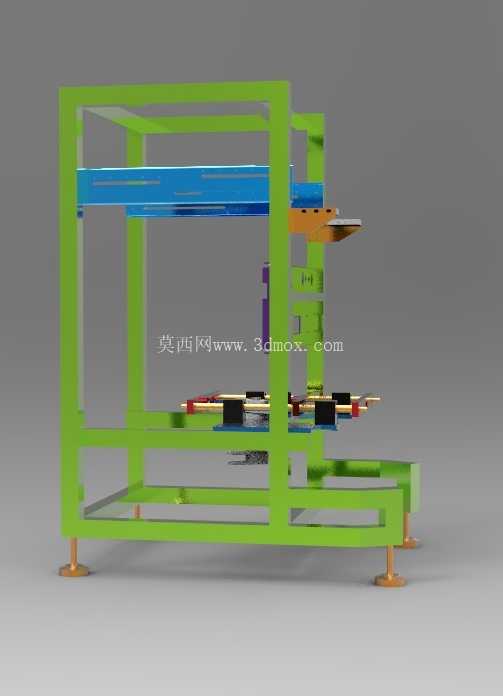

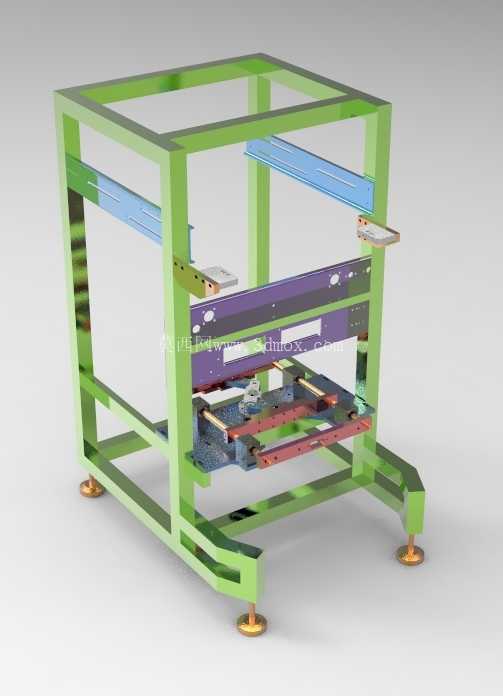

从结构设计思路来看，该机架采用方管型材拼接的框架式结构，整体为矩形立体承载构型，底部设置可调式支撑脚杯，可在安装时根据车间地面的平整度完成水平调节，单脚调节行程可覆盖常规车间地面的高度差，无需额外加工预埋安装基础，降低产线部署的现场施工成本。主承载框架的型材选型经过载荷校核，竖向支撑型材承担上部作业组件的垂直载荷，横向连接型材通过角接或焊接的方式形成闭合受力回路，提升整体框架的抗扭刚度，避免设备高速运行时产生的共振传导至作业端，影响包装封口的外观质量与密封可靠性。

在功能特性层面，该机架在框架中部预留了多层安装位，可根据不同包装工艺的需求灵活布置功能组件：上层框架可安装包装膜放卷、牵引与导向机构，中部空间预留了封切、成型工位的安装接口，下层框架可布置物料输送线体与驱动组件，框架侧面预留了电控元件的安装板固定位，可将PLC、伺服驱动器、接线端子等元件集成安装，缩短设备布线长度，减少现场接线的工作量。框架的边角位置均做了圆弧过渡处理，符合食品生产车间的设备安全规范，避免尖锐棱角造成的操作人员磕碰伤害，同时框架表面采用环保型喷塑处理，耐日常清洁时的清洗剂腐蚀，不会产生涂层脱落污染食品生产区域的风险。

从安装边界与尺寸适配来看，该机架的整体占地尺寸适配常规中小型食品生产车间的通道宽度要求，设备安装完成后侧面预留的维护空间可满足日常检修、易损件更换的操作需求，无需预留过大的设备周边空地，提升生产车间的空间利用率。底部支撑脚的安装孔位按照通用包装设备的安装规范设计，可直接适配多数标准包装功能组件的安装尺寸，减少设计人员的二次改孔工作量。框架的受力点经过针对性加强，在安装重型封切组件的位置额外增加了加强筋板，避免长期交变载荷作用下出现焊缝开裂、型材形变的问题，延长设备整体的服役周期。

在实际选型应用中，这类机架结构可根据具体的包装产品尺寸调整框架的长宽高参数，无需重新设计整体受力结构，仅需调整对应方向的型材长度即可完成适配，具备较强的通用化适配能力，能够帮助设备制造厂商缩短设计周期，降低非标定制的生产加工成本。框架的型材拼接位置均设计了定位基准面，组装时可快速完成各段型材的对位，降低组装过程中的尺寸累积误差，保证整机组装完成后的各工位同轴度、平行度满足设计要求，减少后续调试阶段的校准工作量。
