Taig5C动力进给微型车床结构设计

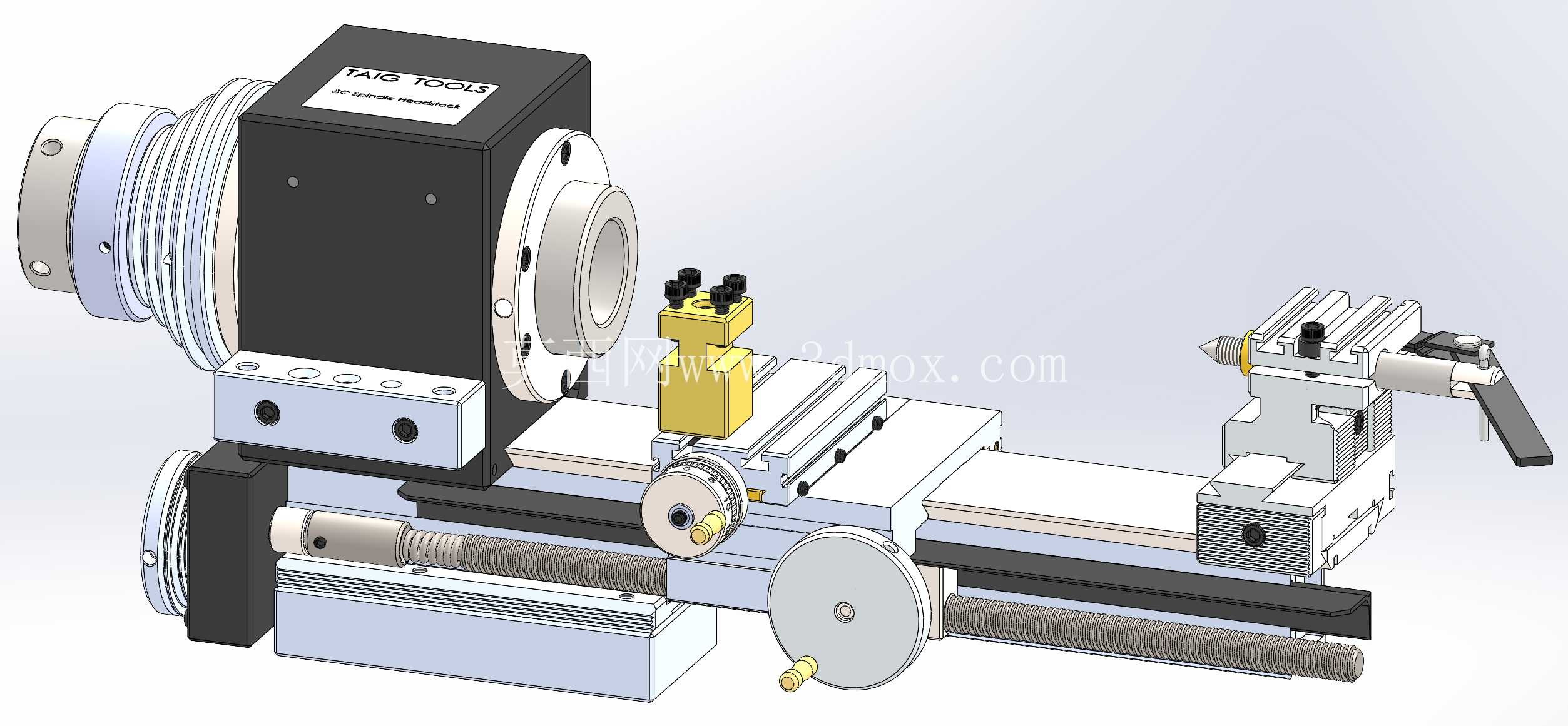

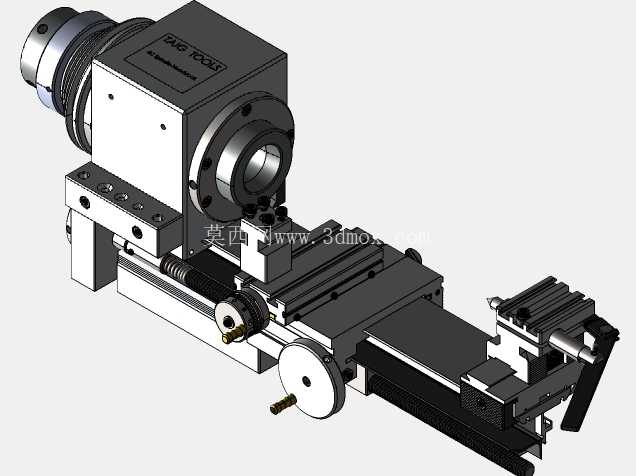

这款微型车床的三维结构完整还原了Taig 5C规格机型的核心组成，覆盖床身、5C主轴单元、动力进给机构、滑移刀架、尾座组件与标准刀架模块，可直接用于小尺寸零件加工场景的结构参考、改装设计以及教学演示。从实际加工场景来看，这类微型车床主要面向小型五金零件试制、仪表零件修配、模型制作工坊以及职业院校机加工实训场景，能够完成有色金属、工程塑料等易切削材料的外圆车削、端面加工、小直径内孔镗削、公制/英制螺纹车削等常规工序，相较于大型工业车床，其占地空间不足一平米，对安装场地的承重、供电要求极低，适合小型加工点位的灵活布设。

从结构设计逻辑来看，床身作为整台设备的安装基准，采用了平导轨搭配梯形丝杠的传动布局，导轨面经过结构强化设计，保证滑架移动时的直线度精度，床身底部预留了标准安装孔位，可直接固定在木质或金属工作台面上，安装边界尺寸适配常规桌面加工工位的空间要求，无需额外浇筑设备基础。主轴单元采用5C夹头标准接口，这类接口在小型机加工领域应用广泛，可适配不同直径的棒料装夹，主轴后端搭配带轮传动结构，可通过更换带轮调整主轴转速区间，满足不同材料切削的线速度要求，主轴箱体采用一体式铸铁结构建模，还原了实际设备的筋板布局，保证主轴高速运转时的刚性，减少切削振动带来的加工误差。

动力进给机构是这款机型区别于普通手动微型车床的核心模块，设计中通过进给箱的齿轮传动结构，将主轴的旋转运动传递给床身的纵向丝杠，可实现不同进给量的自动走刀，无需操作人员全程手动摇动进给手轮，既降低了小批量加工时的劳动强度，也能保证进给速度的均匀性，提升加工表面的光洁度。滑移刀架部分采用双层滑板结构，横向滑板负责切削深度的调整，纵向小滑板可偏转角度完成锥面车削工序，刀架安装位适配标准方柄车刀，无需额外定制刀具，降低了设备的使用门槛，刀架上的锁紧结构完整还原了实际设备的压紧螺钉、定位槽细节，建模时充分考虑了刀具装夹的行程边界，避免刀架移动时与主轴、尾座发生运动干涉。

尾座组件采用莫氏锥孔设计，可安装顶尖、钻头等工装，尾座套筒具备手动进给功能，可通过手轮调整伸出长度，尾座本体可沿床身导轨滑动调整位置，适配不同长度工件的装夹需求，尾座底部设置了锁紧机构，加工时可将尾座牢固固定在床身对应位置，避免切削力导致尾座移位。整台设备的结构建模严格遵循实际装配关系，所有运动部件的行程范围都按照真实设备参数设置，比如纵向滑架的最大移动距离、横向刀架的进给行程、尾座套筒的伸出量都与实物保持一致，可直接用于运动仿真验证，检查各部件在极限位置是否存在碰撞干涉。

对于三维建模从业者而言，这款模型可作为小型机床结构设计的参考范本，拆解后可单独研究主轴密封结构、丝杠螺母消隙结构、导轨锁紧结构等通用机械设计细节；对于设备选型用户，可通过模型直观了解设备的操作空间布局，提前规划工位的物料摆放、操作站位，评估设备是否适配自身的零件加工尺寸范围；对于教学场景，可借助模型拆解展示车床的传动路线，让学员更清晰理解从主轴动力输入到进给运动输出的整个传动逻辑，相比二维图纸更具直观性。在细节处理上，模型还原了手轮刻度盘、进给手柄、电机安装位等附属结构，所有连接螺钉、定位销的位置都按照实际装配工艺设置，没有出现结构错位、安装逻辑错误的问题，比如主轴箱体与床身的连接螺栓位置、刀架滑板的压板调节结构都完全符合机械装配的工艺要求，可直接作为同类微型车床改装、优化设计的基础模型，比如后续可在此基础上加装数控进给模块、快换刀架等升级部件，拓展设备的加工能力。
