JET款落地式木工车削加工设备结构

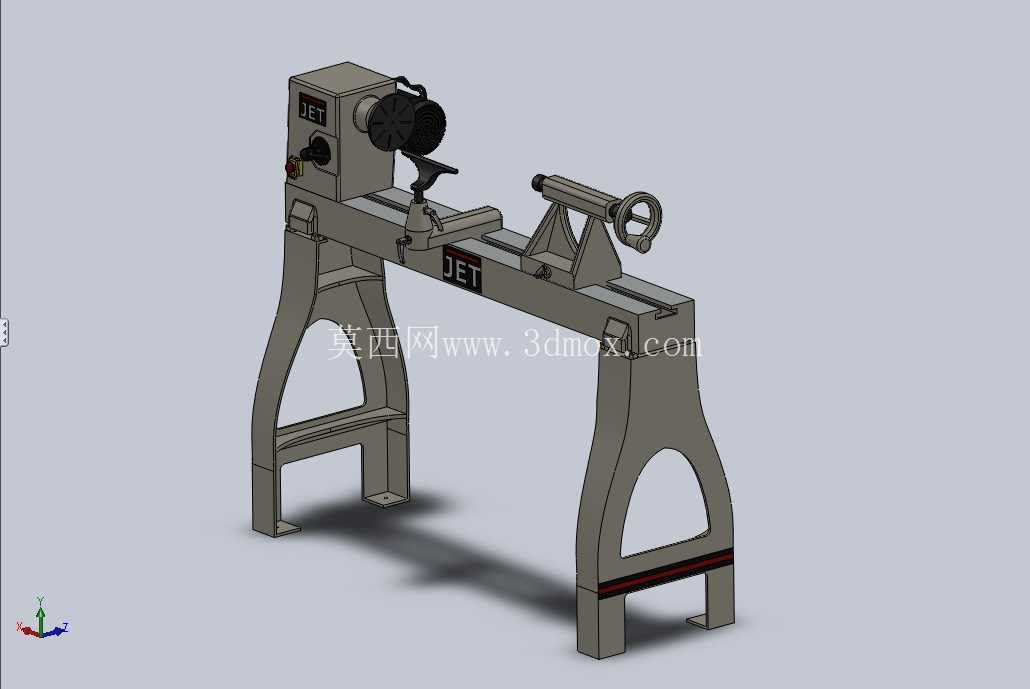

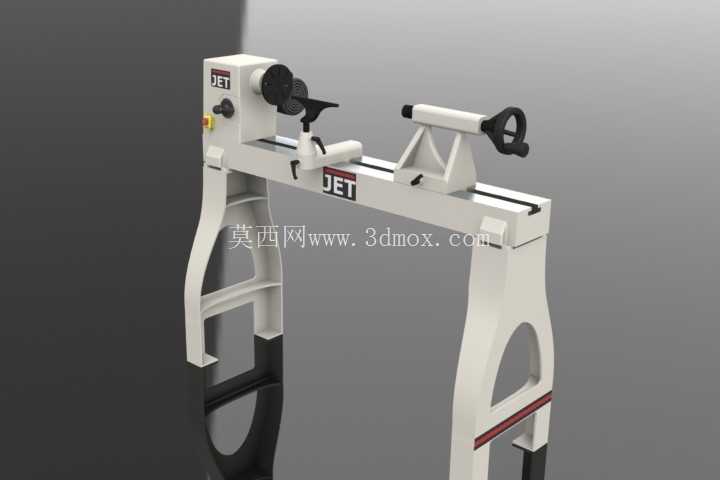

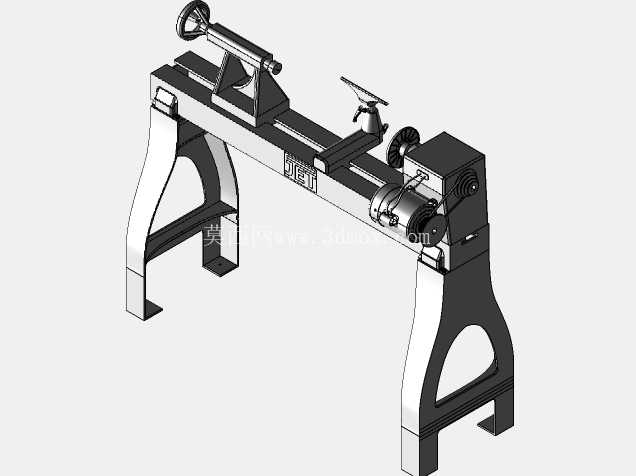

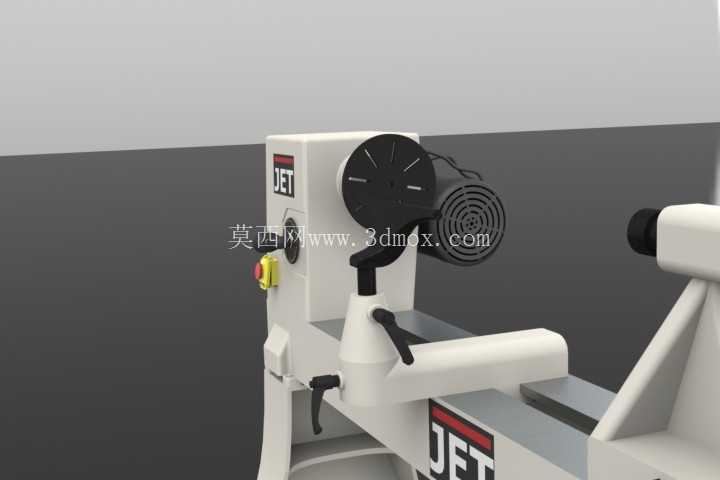

　　这款木工车床的建模还原了落地式小型木工车削设备的完整结构，从实际木工加工场景来看，这类设备主要面向个体木工作坊、家具制作工坊、手工木艺创作场景，用于完成圆棒类、回转体类木构件的车削成型作业，比如桌椅腿、木碗、木盘、工艺木柱、装饰木旋件的加工，是木作加工里完成回转面切削的核心设备。从结构设计逻辑来看，整机采用双落地支腿的龙门式床身布局，两支腿底部预留了安装固定孔位，可通过膨胀螺栓与水泥地面或者钢制工作台面锁紧固定，避免高速车削作业时设备出现共振偏移，支腿中部做了镂空拱形结构，在保证整体支撑刚性的前提下，有效降低了整机自重，同时方便加工过程中废木屑的下落清理，不会在床身底部堆积残留。床身部分采用平直的矩形导轨结构，作为尾座、刀架的滑动导向基准，导轨面做了凸起的耐磨边设计，可减少滑动部件的磨损量，同时能避免木屑卡入滑动副间隙，日常维护只需要定期清理导轨面的木屑并涂抹少量润滑脂即可，不需要复杂的密封防护结构，适配木工车间多木屑的作业环境。床头箱部分集成了主轴装夹结构，用于装夹待加工木料的一端，带动木料做定速旋转运动，床头箱外侧设置了调速旋钮与启停开关，操作位置刚好处于操作人员站立时的手部舒适操作区间，不需要俯身或者抬手即可完成转速调整与设备启停，符合人机工程学的操作布局。

　　刀架部分采用可滑动、可锁紧的拖板结构，可沿着床身导轨调整轴向位置，同时刀架的托板可绕垂直轴旋转角度，适配不同锥度的回转件车削需求，刀架上预留了刀具装夹槽，可适配手持式木工车刀或者固定式车刀的装夹，锁紧手柄设置在刀架侧方，调整位置后可快速锁紧固定，不需要额外的扳手工具，提升加工过程中的调整效率。尾座部分同样可沿床身导轨滑动，通过锁紧手柄固定在对应位置，尾座顶尖用于顶住待加工木料的另一端，配合床头箱的卡盘完成长木料的两端支撑，避免长木料高速旋转时出现甩动变形，尾座上设置了手轮结构，可转动手轮调整顶尖的伸出长度，适配不同长度的木料装夹需求，顶尖部分采用可更换的活顶尖结构，长时间高速旋转时可减少摩擦发热，延长顶尖使用寿命。

　　从安装边界尺寸来看，整机的轴向长度适配最大加工长度约一米左右的木料，床身中心高度决定了最大加工回转直径，可满足常规民用木构件、工艺木旋件的加工尺寸需求，设备整体占地面积小，不需要过大的车间空间即可布置，电源适配常规民用单相交流电，不需要工业三相供电即可使用，适配小型工坊、家庭木作工作室的供电条件。建模过程中参考了实物设备的外观比例，对各个操作部件的位置、结构连接关系做了准确还原，比如床头箱的品牌标识位置、手轮的结构造型、支腿的加强筋结构、导轨的截面形状都和实物保持一致，可作为木工设备结构认知、木工作坊设备布局规划、木工加工工艺演示的三维参考模型，也可用于相关木工设备的改良设计参考，帮助设计人员快速理解这类小型木工车床的结构组成与部件装配关系。

　　在实际使用场景中，这类设备的操作流程一般是先根据待加工木料的长度调整尾座位置并锁紧，将木料两端分别顶在卡盘与尾座顶尖之间，锁紧卡盘后根据木料材质、加工阶段调整主轴转速，粗车时采用低转速大进给，精车时采用高转速小进给，刀架的位置需要根据加工直径调整到合适高度，保证车刀的切削角度处于合理区间，避免出现扎刀或者木料崩裂的问题。设备的床身导轨作为核心导向基准，其直线度直接决定了车削加工的圆柱度精度，因此在结构设计时床身部分采用了加厚的钢板焊接或者铸铁铸造结构，保证长期使用不会出现弯曲变形，两支腿的跨距经过合理设计，保证设备重心处于两支腿的支撑中心范围内，即使装夹偏重的木料也不会出现侧翻风险。
