5C规格Taig车床主轴箱组件结构设计

在小型精密车床的功能实现逻辑里，主轴箱是承担回转动力输出、工件装夹定位、转速传递匹配的核心功能单元，这套适配Taig机型的5C主轴箱组件，针对小型台式车床的桌面化加工场景做了全链路的结构适配，能覆盖小尺寸五金零件、非标工装配件、小型模型构件的车削加工需求，不管是个人工坊的单件定制加工，还是教学场景下的金工实操训练，或是小型加工点位的精密小批量工序，都能依托这套组件的结构设计实现稳定的加工输出。

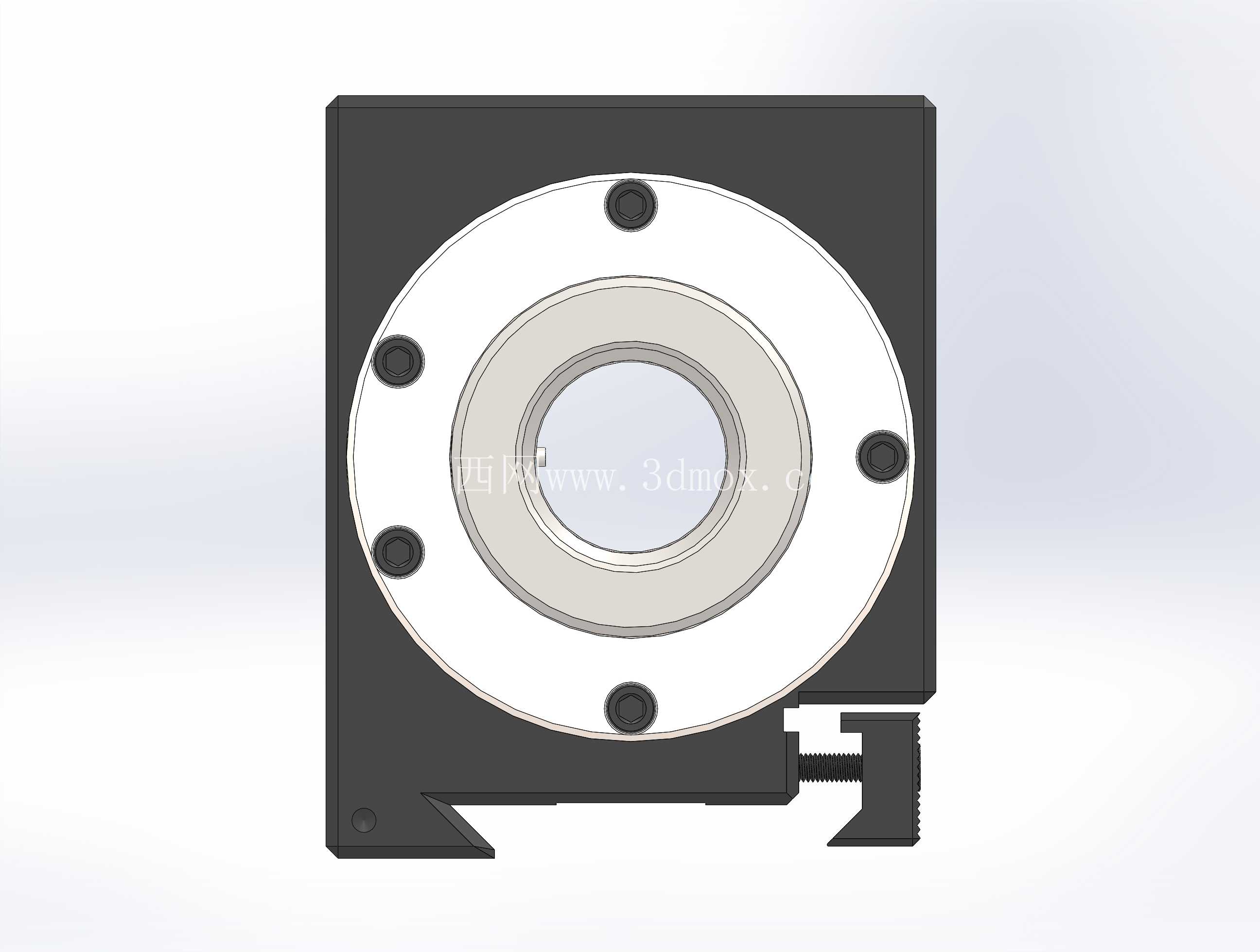

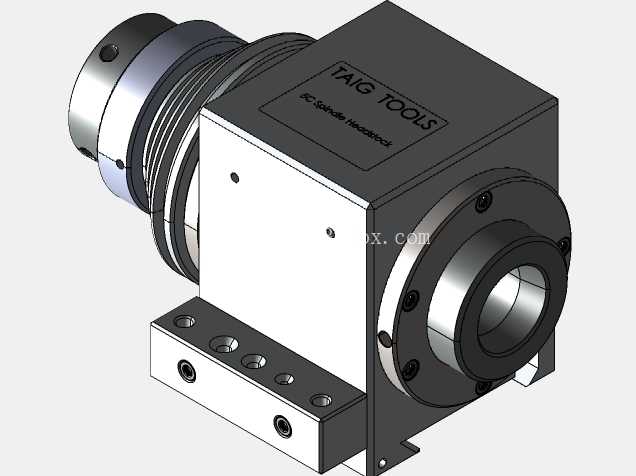

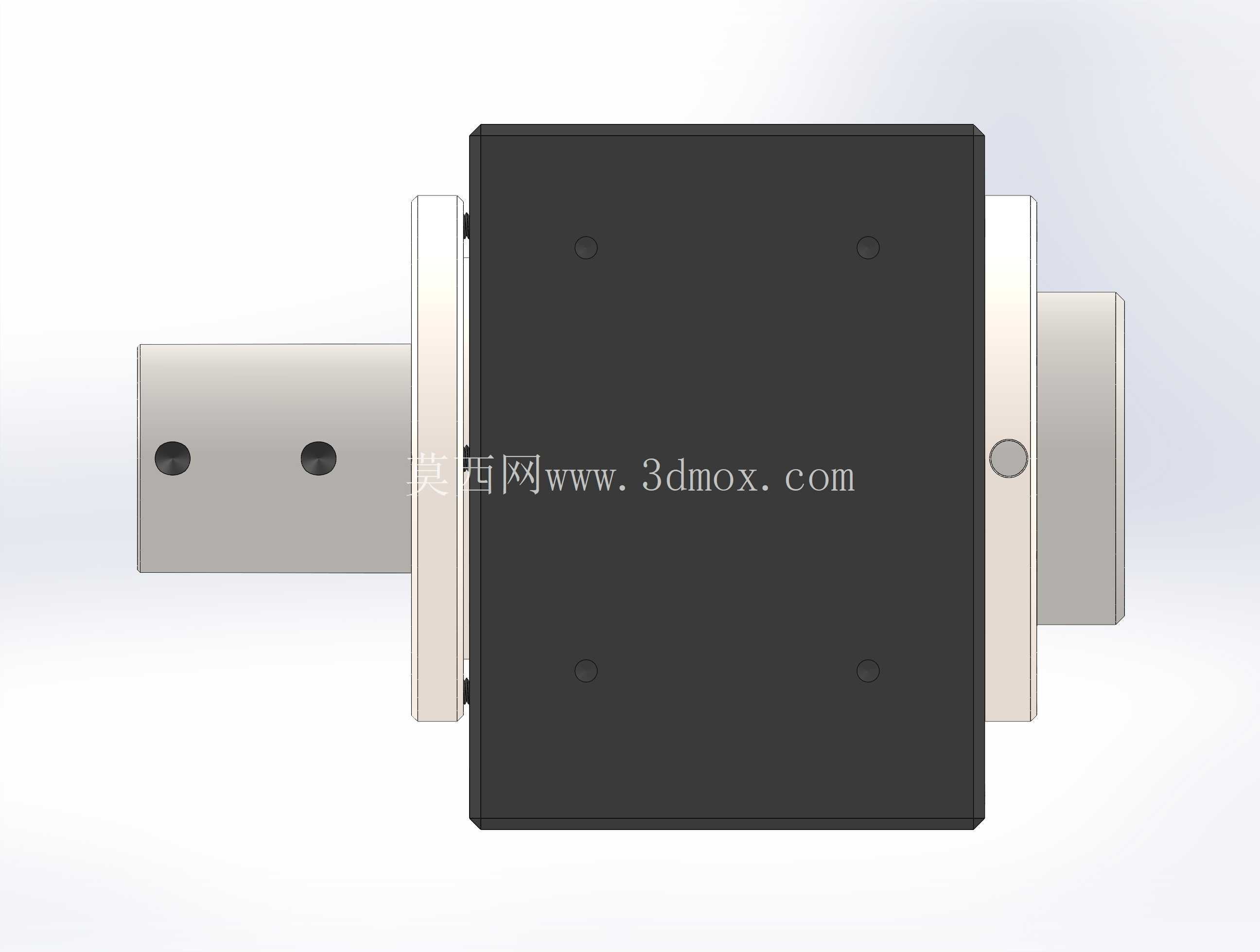

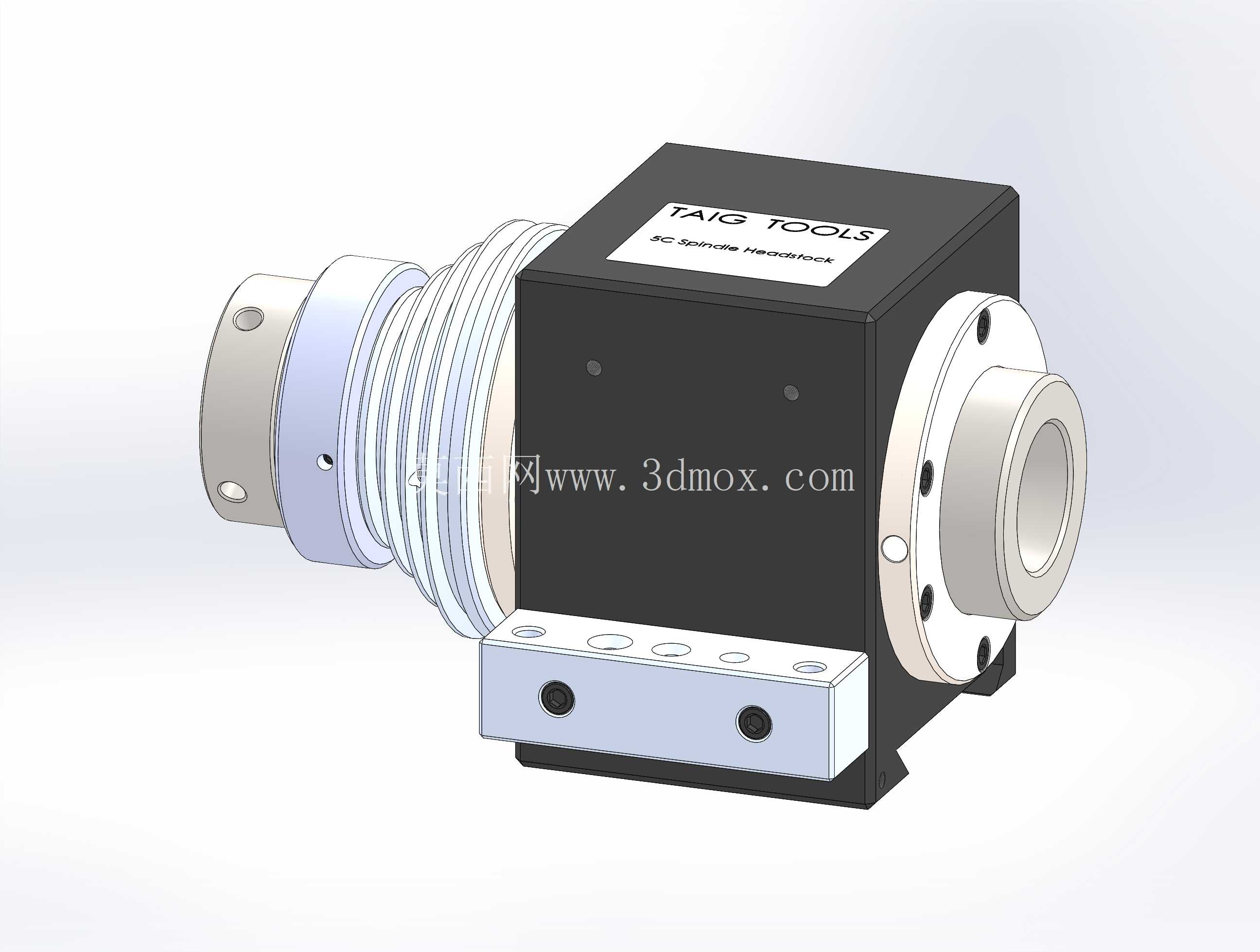

从实际安装适配的边界来看，这套主轴箱整体采用方正的箱式主体结构，安装基面设置在箱体底部，基面上预留了两组成排的安装孔位，孔位间距匹配Taig车床床身的标准安装槽距，安装时不需要额外做转接板的二次加工，直接通过螺栓就能完成箱体在床身上的定位固定，安装基面的平面度公差控制在0.02mm以内，能避免安装后箱体出现偏斜，导致主轴回转轴线与床身导轨平行度超差的问题。箱体的轴向尺寸做了紧凑化控制，整体长度适配小型台式车床的床身安装空间，不会占用过多的Z向行程空间，给尾座的移动预留足够的行程余量，径向方向上，主轴伸出端的外径尺寸匹配5C夹头的标准安装规格，夹头锁紧机构内置在箱体前端的轴系内部，不需要额外加装外置的锁紧装置，进一步压缩了主轴端的径向占用空间，在加工小直径盘类零件时，能避免刀具与箱体结构出现干涉。

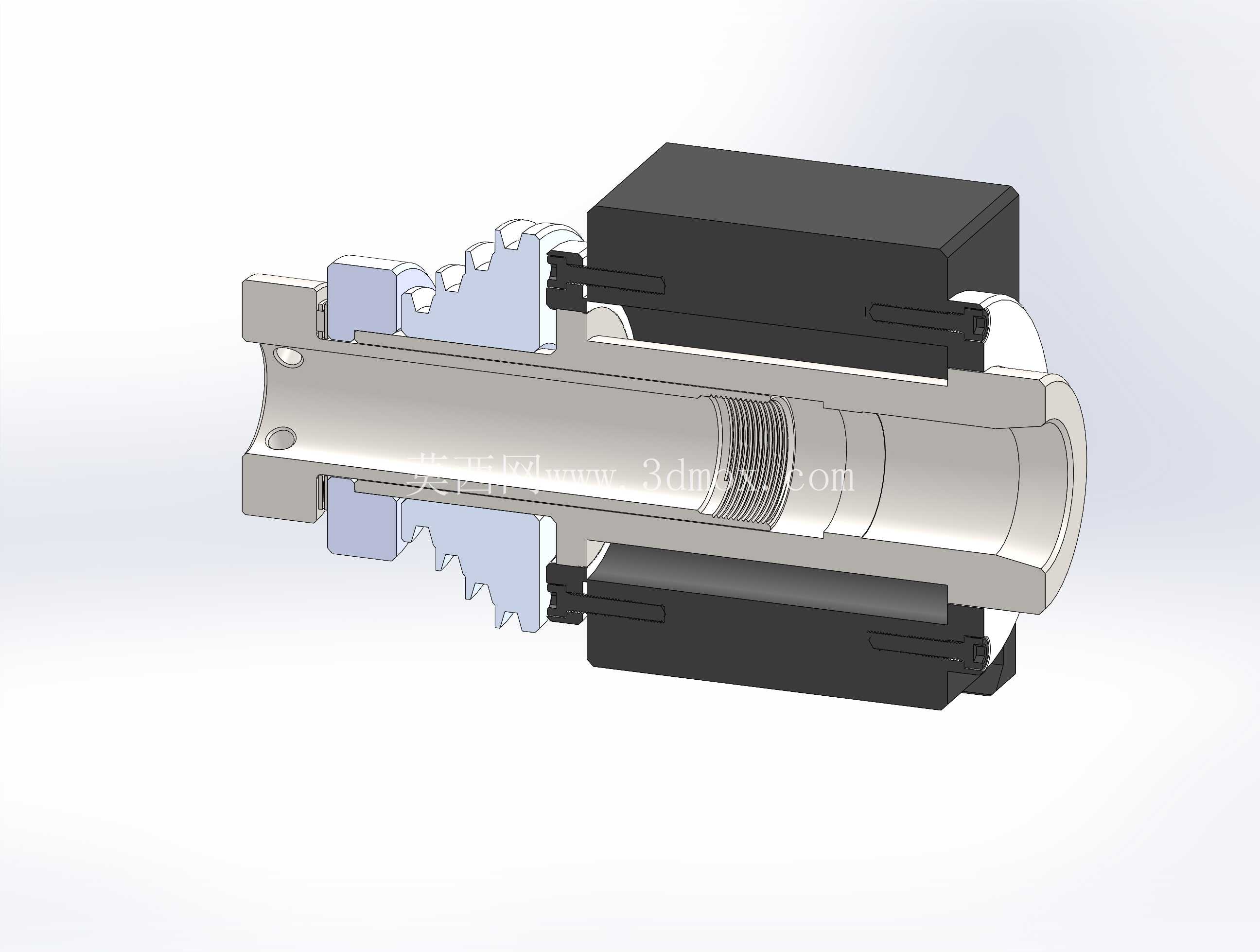

功能特性层面，这套组件集成了完整的轴系配套附件，输入端设置了多槽带轮结构，带轮的槽型匹配小型车床常用的圆带或者多楔带传动规格，能通过更换不同直径的带轮搭配，实现不同转速区间的输出，满足钢件、铝合金、工程塑料等不同材质工件的车削线速度要求。带轮侧配套设置了拉杆止推环，能抵消皮带传动带来的轴向拉力，避免轴向力直接作用在主轴轴承上，延长轴承的使用寿命，同时止推环的结构也能对主轴的轴向窜动进行限位，保证主轴回转时的轴向精度控制在0.005mm以内，满足精密车削的精度要求。组件还附带了测速目标结构，安装在主轴的回转部位，配合外置的转速传感器就能实时采集主轴的实际回转转速，方便操作人员根据加工需求调整转速，也能为后续加装主轴转速闭环控制提供硬件基础。手动工具支架块设置在箱体的侧部安装位，能用来固定锁紧扳手、校表等常用操作工具，方便加工过程中快速取用，减少操作过程中的辅助时间。

设计思路上，这套主轴箱没有采用复杂的内置齿轮变速结构，而是通过外置带传动的方式实现转速调整，一方面简化了箱体内部的结构，降低了箱体的加工难度和整体重量，适合小型台式车床的轻量化设计需求，另一方面带传动本身具备一定的缓冲减震能力，能吸收车削过程中产生的振动，提升加工表面的质量。主轴的轴承配置采用了前后端成对安装的角接触球轴承，能同时承受径向切削力和轴向进给力，保证重切削工况下主轴的刚性不会出现明显下降。箱体主体采用一体式的铸铁结构设计，具备良好的减震性能和结构刚性，箱体表面做了发黑处理，能提升日常使用中的防锈能力，前端的法兰端盖采用可拆卸结构，方便后期对主轴轴承进行维护和润滑，不需要完全拆解箱体就能完成轴承的更换和间隙调整。5C夹头的适配设计让这套主轴箱能兼容标准的5C系列夹头，装夹直径覆盖常用的小尺寸棒料范围，装夹精度高，更换夹头的操作便捷，不需要复杂的调整就能实现工件的快速装夹定位。

在实际使用场景中，这套主轴箱组件可以直接替换Taig车床的原有主轴单元，也可以作为小型专用车床的主轴模块进行集成，比如用来搭建小型专用车削设备、二次加工的专用工位，或是小型磨床、分度装置的回转主轴单元。轴系的动平衡在设计阶段就做了针对性处理，带轮、主轴、法兰等回转零件都做了动平衡校正，在高转速运转时不会出现明显的振动，能保证加工过程的稳定性。拉杆结构贯穿主轴内部，配合5C夹头的锁紧机构，能从主轴后端实现夹头的拉紧和松开，操作时不需要在主轴前端进行复杂的锁紧操作，提升装夹效率的同时，也能避免前端操作时的安全隐患。
