ML2204B外转子无刷直流电机结构建模

做小型动力系统选型或者配套结构设计的时候，这类扁平外转子无刷电机的出场率一直不低，尤其是对轴向尺寸有严格限制的场景——比如轻薄型穿越机的动力组、桌面级小型云台的驱动单元、轻量化仿生机器人的关节动力源，甚至是小型手持打磨设备的动力端，都能见到同规格产品的应用。这次建模没有直接照搬厂商公开的数模，而是拿实物用游标卡尺逐点测绘完成的，毕竟很多时候公开资料里的安装尺寸和实际到货零件会有零点几毫米的偏差，做配套结构的时候这点偏差就可能导致装配干涉，尤其是电机安装孔位、中心轴的凸台高度、出线端的位置，都是实际装配里最容易出问题的地方。

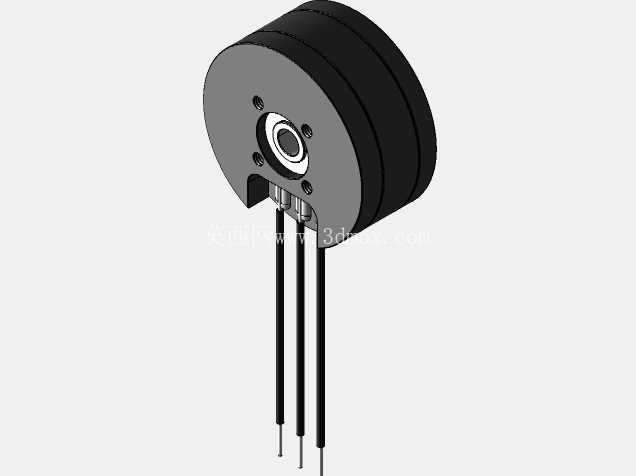

从结构特性来看，这款260KV的外转子无刷电机走的是低转速大扭矩的路线，和高KV值的竞速类电机不同，它不需要搭配过高的减速比就能输出足够的低速扭矩，适合对运转平顺性有要求的场景。建模的时候只还原了外部可测量的结构件，包括定子端的安装基座、带磁钢的外转子壳体、中心轴承位、出线端的三根动力引线，内部的绕组、磁钢排布这类不需要外部装配配合的结构没有做冗余建模，毕竟做整机配套设计的时候，只需要明确外部安装边界就足够完成结构适配，过度还原内部结构反而会增加不必要的文件体量，拖慢整体装配的运算效率。

实际测绘的时候特意核对了几个关键安装尺寸：首先是定子基座的安装孔位分布，四个安装孔的节圆直径、孔本身的直径、孔的沉台深度，这些参数直接决定了电机能不能顺利固定到安装架上，要是沉台深度测错了，螺丝锁到位之后会顶到转子内壁，轻则扫膛重则直接卡死电机。然后是中心轴的凸出长度和直径，这个尺寸关系到能不能直接安装桨夹、同步轮或者连接负载，要是搭配减速组的话，轴径和轴长的匹配度直接影响传动同轴度。还有外转子的最大外径和总厚度，这个是整机布局里必须预留的运动边界，外转子是随动力输出转动的，周围的结构件必须和它保留至少0.5mm的安全间隙，不然运转过程中一旦碰到周边结构，不仅会增加运转阻力，还可能导致电机堵转烧毁。

引线部分建模的时候特意做了缩短处理，实际应用里引线长度可以根据布线需求自行调整，建模只保留了出线端的位置和线径参考，方便设计的时候预留出线槽或者过孔的位置——很多新手做结构设计的时候容易忽略出线位的空间，最后装配的时候发现引线被压在安装面下面，要么磨破绝缘皮造成短路，要么强行拉扯导致引线焊点脱开。另外定子端面和转子端面的相对高度差也做了准确还原，这个尺寸决定了安装之后转子和安装面之间的间隙，要是安装面加工的时候凸台过高，很容易蹭到旋转的转子外壳。

从应用适配的角度来说，这类扁平外转子电机的优势就是轴向尺寸紧凑，同扭矩输出的情况下比内转子电机更薄，适合安装空间局促的轻量化设备。比如做小型固定翼航模的时候，把它装在机翼前缘，不会因为电机过长影响机翼的气动外形；做两轴云台的时候，扁平的结构可以把整个云台的厚度控制得很薄，不会因为电机突出太多影响设备整体外观；甚至做小型桌面风扇的时候，这个尺寸的电机刚好能藏在风扇扇叶的中心毂里面，外观上看不到多余的结构。建模的时候特意把所有配合面的公差都按常用的装配公差做了预留，比如安装孔的直径比实际测量值大了0.1mm，方便装配的时候调整电机的同轴度，中心轴承位的尺寸也按过渡配合的公差带做了微调，要是需要做配套的轴套或者连接件，可以直接用这个模型的尺寸做参考，不用再反复核对实物尺寸。

另外要注意的是，这类电机的外转子是旋转部件，外壳本身就是磁路的一部分，建模的时候还原了外壳的壁厚和材质分层的视觉参考，做结构设计的时候要注意周边不要放置容易被磁化的小零件，比如固定用的小螺丝、传感器的感应元件，要是离磁钢太近，一方面会被磁化吸附到转子上造成卡滞，另一方面也会干扰周边磁传感器的检测精度。出线端的三根引线是三相动力线，建模的时候标注了出线的方向，实际布线的时候要注意引线不要贴在外转子外壳上，不然长时间运转摩擦会磨破线皮，最好在结构上设计专门的引线固定槽，把引线在离电机出线端10mm左右的位置固定住，避免引线随电机振动产生疲劳断裂。
