PG1050可充电锂离子电池组结构设计

　　这款锂离子电池组的设计初衷，是适配入门级运动摄像设备的供电需求，这类设备普遍应用于户外骑行、日常vlog记录、低成本运动场景拍摄等场景，用户群体对供电配件的成本敏感度较高，同时要求配件能匹配设备仓体的安装空间，不需要额外改装即可直接替换使用。从实际使用场景出发，这类廉价动作摄像机的电池仓普遍采用紧凑化设计，仓体内部预留的安装间隙极小，因此电池组的外形设计完全贴合对应型号设备的仓体轮廓，外壳做了圆角过渡处理，避免装入时刮蹭仓体内壁的接触弹片，侧边的三个开槽对应仓内的定位凸筋，装入时可顺着凸筋滑入到位，不会出现装反、卡滞的问题。

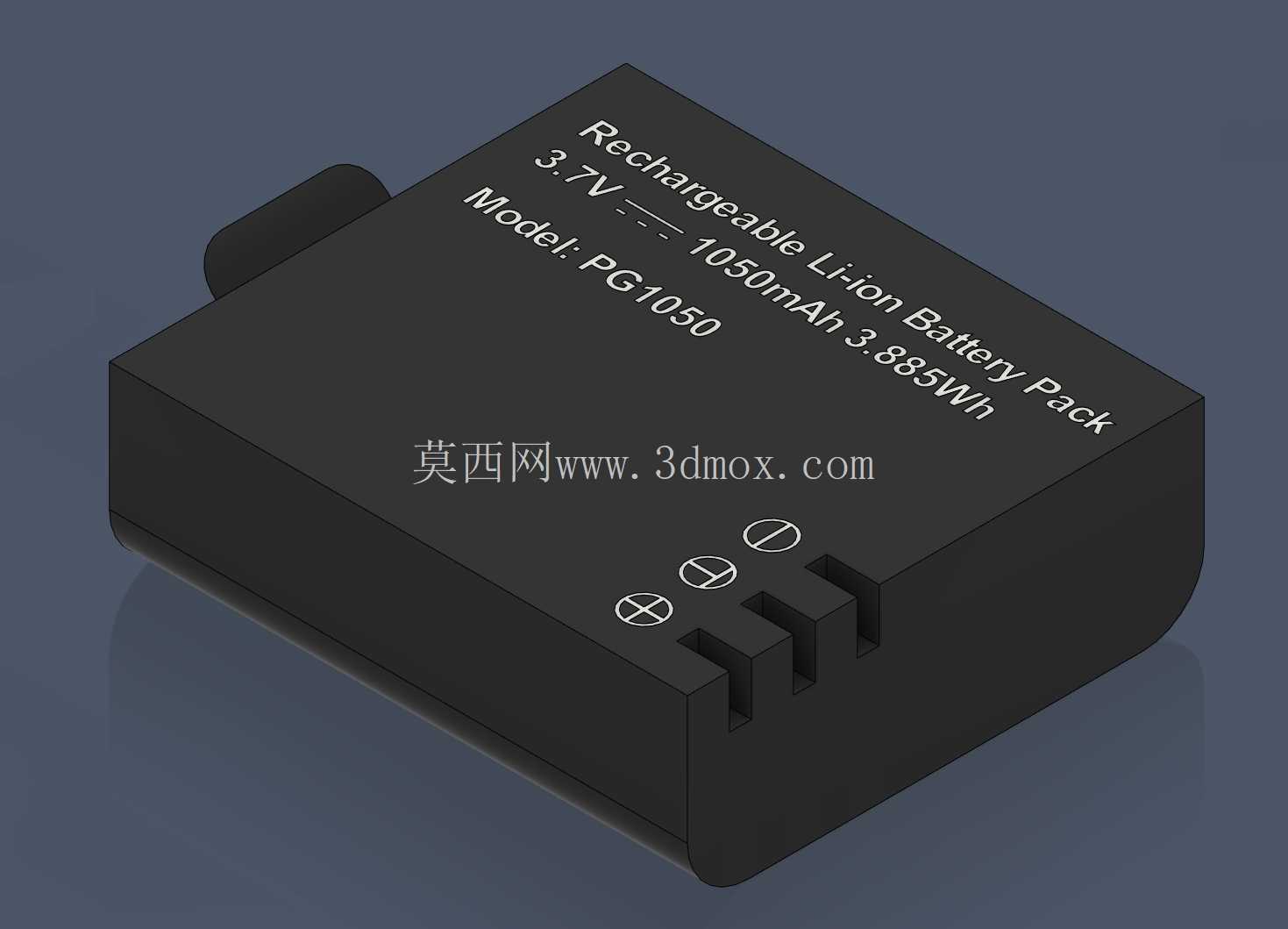

　　电池组顶面印刷的参数标识直接模印在外壳表面，不会因为反复插拔出现标识磨损，用户更换电池时可快速核对电压、容量参数，避免错用不匹配的电池导致设备损坏。顶面的极性标识采用凹陷式设计，对应设备仓内的弹片触点位置，装入时极性标识对准仓内的极性标记即可保证触点正确对接，不需要反复调整对位。从结构设计层面来看，这款电池组采用一体化硬质外壳封装，内部电芯与保护电路通过支架固定，避免日常使用中摔落、震动导致电芯移位或者接线松脱，外壳的壁厚控制在合理范围，既可以为内部电芯提供足够的防护能力，又不会占用过多的内部空间，保证电芯容量可以做到标称的1050mAh，满足设备连续1.5到2小时的拍摄供电需求。

　　外壳一侧的小型凸起结构对应电池仓的锁扣位置，装入后锁扣可卡入该凸起位置，避免设备使用过程中电池意外脱落导致拍摄中断。考虑到这类运动摄像机经常在户外多尘、轻微潮湿的环境下使用，电池组外壳的接缝处做了紧密扣合设计，可阻挡日常使用中的灰尘、少量溅水侵入内部电路，提升配件的环境适应能力。在安装边界方面，电池组的整体外形尺寸完全匹配对应型号akaso摄像机的电池仓尺寸，长宽高公差控制在±0.1mm范围内，既不会因为尺寸过大导致无法装入仓体，也不会因为尺寸过小导致装入后出现旷量，使用过程中出现接触不良的问题。电池组的触点位置采用内凹设计，避免日常存放时触点与金属物件接触导致短路，提升存放和携带的安全性。

　　从功能特性来看，这款电池组内置常规的锂离子电池保护电路，可实现过充保护、过放保护、过流保护、短路保护功能，匹配常规的5V锂电池充电器即可完成充电，不需要专用的充电配件，降低用户的使用成本。在实际选型适配时，结构工程师可直接参考该电池组的外形尺寸进行设备电池仓的设计，其触点间距、定位结构的尺寸都经过实际装机验证，可直接套用在同类型紧凑型便携数码设备的供电结构设计中，减少重复设计的工作量。对于三维建模从业者来说，这款模型的外壳细节、标识印刷位置、定位结构的尺寸都做了1:1还原，可直接用于数码产品供电结构的装配干涉验证，也可作为同类锂电池产品结构设计的参考样本，建模时可重点关注其外壳的壁厚设计、定位开槽的位置公差、触点的内凹防护结构，这些细节都是经过实际量产验证的成熟设计，可直接借鉴到同类便携供电产品的设计中。
