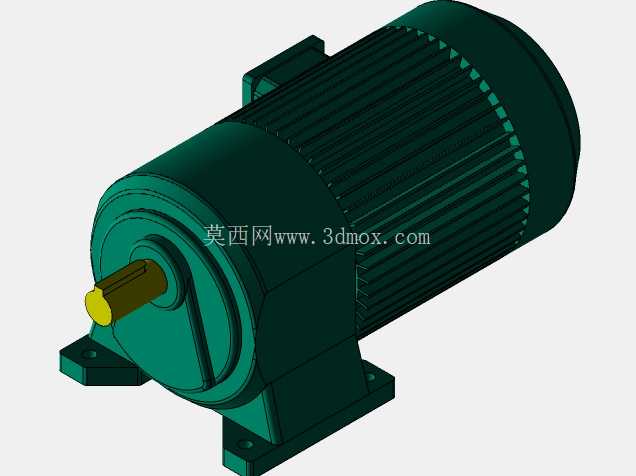

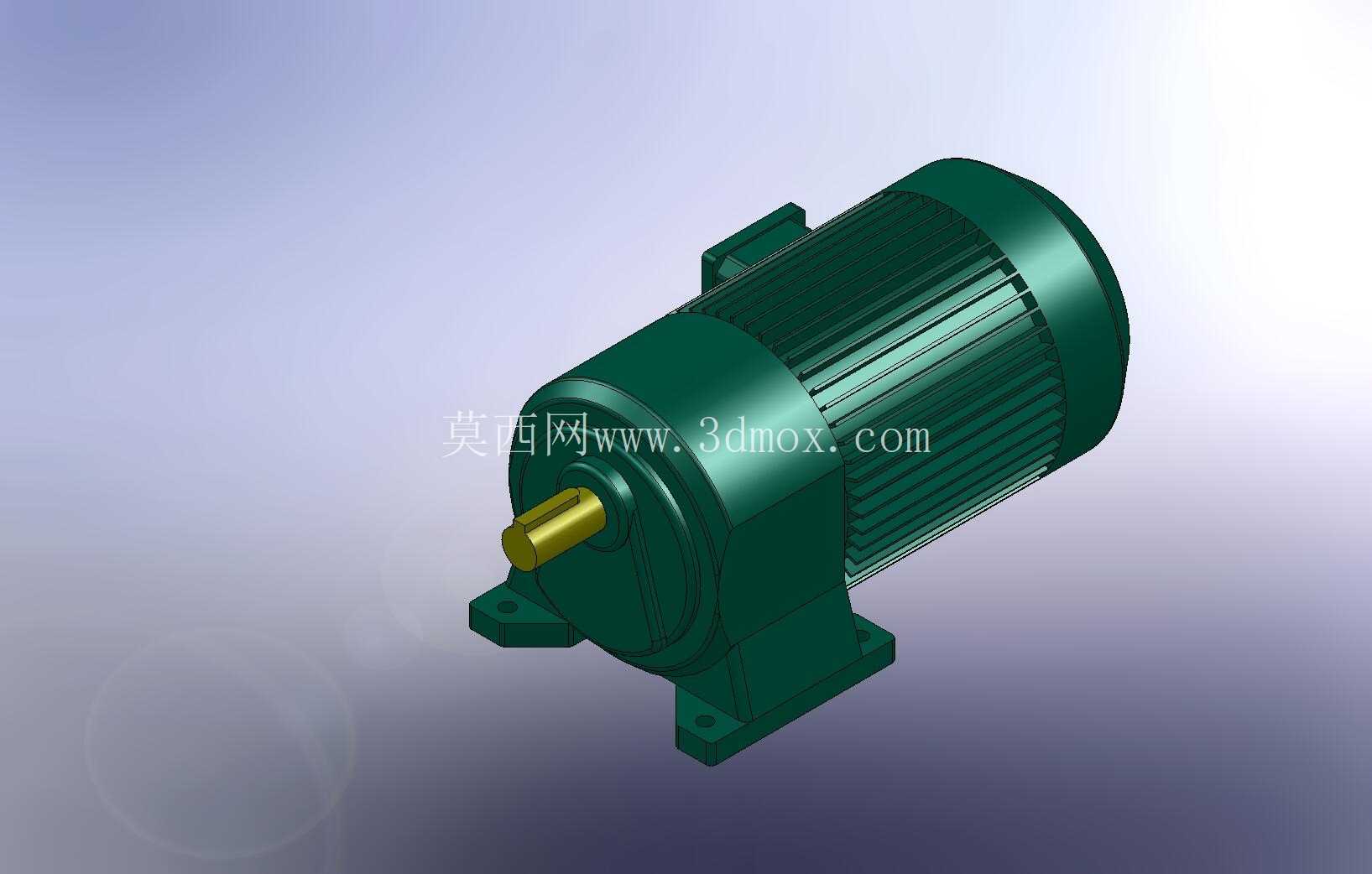

卧式齿轮减速电机三维结构设计

做机械结构设计快十年，经手的驱动类部件建模少说也有上百套，这套卧式齿轮减速电机的结构还原度，在同类型建模作品里属于能直接对接选型校核的水准，不是那种只做个外形壳子的花架子。先从实际落地的场景说，这类带齿轮减速结构的一体式电机，在轻工输送线、小型自动化专机、包装设备的进给机构里用得极多，区别于直连普通电机的方案，它把减速齿轮组集成在电机输出端的壳体内，不用额外单独搭配减速器安装，能省掉不少安装空间，对设备布局紧凑度要求高的工位特别友好。

从结构设计的思路来看，建模时首先要卡准安装边界：底部的两个安装脚是核心定位基准，脚座上的安装孔中心距、孔位沉台深度、脚座底面到输出轴中心的高度公差，都是实际装配时不能出错的尺寸，要是这几个尺寸偏了，现场安装时电机轴和从动辊、链轮的对中就会出问题，轻则运转异响，重则轴承、齿轮提前磨损失效。输出轴的轴径、键槽尺寸和伸出长度也做了精准还原，轴端的倒角、退刀槽这些细节都有体现，不是光做个圆柱凸台应付事，后续做装配仿真时能直接匹配对应的联轴器、链轮或者带轮，不用再二次修整模型。

再看功能特性的还原，电机壳体的散热筋做了等距排布，筋条的高度、厚度和实际量产的同功率机型一致，这部分不是为了好看，实际运转时壳体的散热面积直接影响电机的持续工作温升，建模时如果随意简化散热筋结构，后续做热仿真分析时数据就会失真。后端的接线盒位置、安装凸台也做了对应结构，接线盒的固定孔位、出线口的预留空间都符合常规布线的操作空间要求，不会出现现场接线时工具伸不进去的问题。前端减速箱部分的壳体和电机主体的连接法兰、螺栓孔位都做了对位处理，拆分零件时能直接看到内部齿轮组的装配层级，从输入轴的小齿轮到输出端的大齿轮，传动比对应的齿比参数也符合常规小功率减速电机的配置逻辑。

实际选型用的时候，这类一体式减速电机相比分体式的电机加减速器组合，同轴度更容易保证，因为出厂时已经做了整体的动平衡校正，自己现场拼装的话很容易因为安装误差带来额外的振动。建模时特意把壳体的安装基准面、输出轴的同轴度基准都做了几何约束，导出工程图时能直接标注形位公差，不用重新调整基准。另外要注意的是，这类卧式安装的电机，安装脚的平面度要求很高，建模时脚座的安装面做了0.02mm的平面度约束还原，对应实际加工时的铣削加工要求，如果安装面翘曲，锁紧螺栓后壳体变形，会导致内部齿轮啮合间隙不均，运转噪音变大还会缩短齿轮寿命。

从外形尺寸的边界来看，整个电机的总长、总宽、总高都控制在常规0.75kW到1.5kW功率段的尺寸区间内，不会出现尺寸和功率段不匹配的问题，做设备布局时直接拖进装配体里，就能预留对应的安装空间和检修空间，比如接线盒侧要预留至少100mm的接线操作空间，输出轴端要预留联轴器拆装的空间，尾部散热端不能紧贴设备墙板挡住通风道，这些空间边界在建模时都能通过模型的尺寸直接核算，不用再反复查样本核对。还有壳体上的吊环孔位置，对应功率段的机型确实会在壳体顶部设置吊环安装位，方便设备组装时吊装搬运，这个细节也做了还原，很多粗制的模型会漏掉这个结构，实际做装配工艺仿真时就会缺吊装的受力点。

另外，齿轮减速部分的润滑腔结构也在壳体内部做了预留，油位观察窗的位置、注油孔和放油孔的凸台都有体现，对应实际维护时的操作位置，后续做设备维护手册的三维示意时，能直接用这个模型标注注油位置、油位标准，不用再单独建模。输出轴的油封安装位也做了对应的槽位结构，尺寸匹配常规的骨架油封规格，要是做密封结构校核，能直接调取槽位尺寸核对油封的压缩量是否在合理区间。整体来看，这套模型的结构细节不是为了视觉效果堆出来的，每一处结构都对应实际生产、装配、维护环节的真实需求，不管是做设备方案选型时的布局参考，还是做同类型产品的逆向设计参考，都能直接用，不会出现和实际实物结构对不上的问题。
