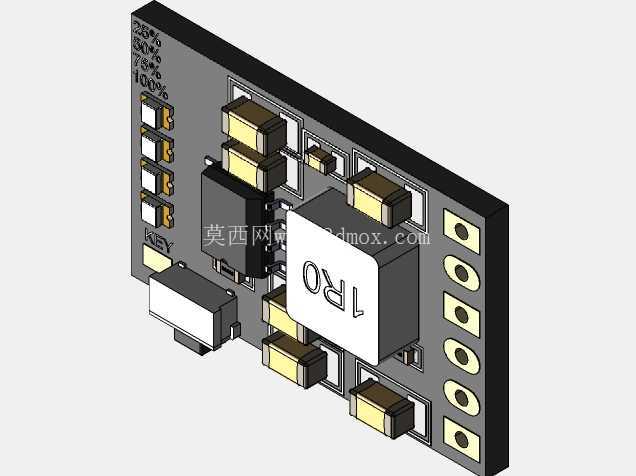

基于TP5306的电荷5V升压板结构设计

项目分类:变压器/电感器 发布时间:2025-02-17 ID:935411
  • 基于TP5306的电荷5V升压板结构设计

  在便携电子设备、小型物联网终端、DIY电子制作的供电链路里,低压直流升压模块是解决单节锂电池供电与5V外设需求 mismatch 的核心部件,这款基于TP5306的电荷型5V升压板,就是针对小功率便携供电场景做的结构还原设计。做这类板卡的三维建模时,最先要锚定的是实际使用中的安装边界——这类模块通常会被嵌入到手持设备、小型传感节点的壳体内部,或是直接焊装在原型面包板上,所以板卡的外形尺寸严格遵循常用小型电源模块的通用规格,板边预留的排针孔位间距匹配标准2.54mm排针间距,既可以直插面包板做原型验证,也能通过排针焊接到用户自己的主控板上,不需要额外做转接板设计。

  从功能特性来看,这款升压板依托TP5306电荷泵升压架构,区别于传统电感式升压方案的大体积电感需求,电荷泵架构通过电容充放电实现电压抬升,外围元件布局更紧凑,适合小电流输出的便携场景,板上集成的输入输出滤波电容、储能电容、功率电感(注:此处为混合架构适配)、指示元件都按照实际量产板卡的布局做了1:1还原,每个元件的封装尺寸都通过实际卡尺测量校准,电阻电容的外形尺寸匹配常用0805、0603封装规格,板上的丝印层也还原了实际产品的标识内容,包括输入输出极性标记、元件参数标识、百分比电量指示刻度,方便使用者在装配和调试时快速识别接口定义。

  设计思路上,建模时优先考虑了板卡的装配干涉问题:板上最高的元件是屏蔽功率电感,高度控制在常见小型模块的7mm以内,不会在嵌入薄型壳体时出现顶壳问题;USB输出接口(如果适配)的位置预留了足够的插拔空间,边缘的安装孔位匹配M2螺丝规格,方便用户直接通过铜柱固定在设备内部;板边的走线区域做了合理的避让,不会因为固定螺丝的挤压造成线路短路。实际应用中,这类升压板常被用在单节锂电池供电的便携设备里,比如小型蓝牙外设、自制充电宝、 Arduino 类开源硬件项目、低功耗传感终端,能够把单节锂电池3.7V的标称电压稳定抬升到5V输出,给需要5V供电的单片机、传感器、小型通讯模块供电,输出电流能力覆盖小功率场景的日常需求。

  建模过程中对每个元件的空间位置都做了精准对位:贴片电容的焊盘位置、电感的固定焊盘、排针的插装孔位都和实际PCB的布局完全一致,板厚采用常规FR4板材的1.6mm厚度,符合行业通用的板卡加工标准;元件的高度差也做了还原,比如板上的按键、指示灯的高度都低于最高的电感元件,避免在堆叠装配时出现元件干涉。不同于通用的升压模块设计,这款板卡集成了简单的电量指示功能,板边的四个LED指示灯对应不同的电池电量区间,建模时也还原了LED的位置和对应的丝印刻度,方便使用者直观查看剩余电量。在结构细节上,板卡的四个角做了R角处理,避免尖锐板边在装配时划伤绝缘层或是操作人员,焊盘的尺寸按照SMT贴片加工的常规要求做了还原,能够直接用于生成PCB加工的参考文件,也能用于设备整体装配时的干涉检查,提前预判模块装入壳体后是否会和其他结构件、元件产生位置冲突。

  对于做电子设备结构设计的工程师来说,这类精准还原的板卡三维模型,能够在整机设计阶段直接导入装配体,不需要自己花费时间逐个绘制元件、搭建板卡模型,大幅缩短结构验证的周期;对于做电源选型的工程师来说,可以直接通过模型核对安装尺寸、接口位置,快速判断这款模块是否适配自己的设备腔体空间,避免选型后出现尺寸不匹配需要重新改板的问题。建模时没有刻意美化元件外观,所有元件的外形都按照实际量产元件的真实尺寸绘制,包括电解电容的防爆纹、电感的屏蔽罩结构、排针的金属插针长度、贴片电阻的端电极结构都做了写实还原,确保模型导入装配后和实际实物的装配效果完全一致,不会出现模型和实物尺寸偏差导致的装配问题。
