Autowell CH690X202手动机用精密虎钳结构

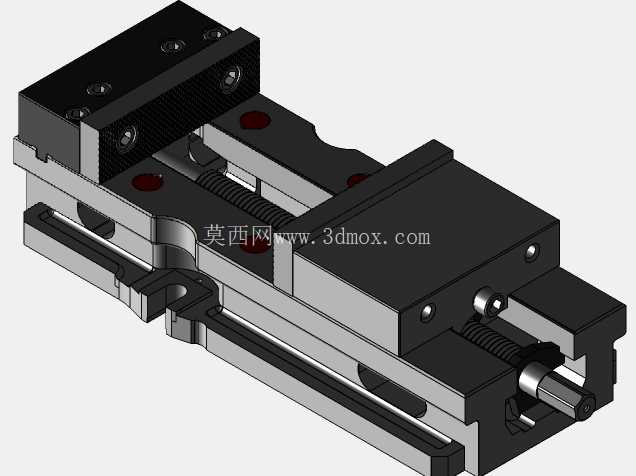

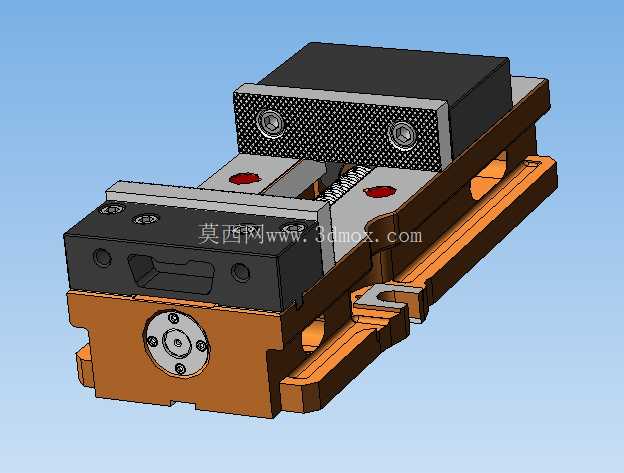

　　在立式加工中心、数控铣床、平面磨床的常规加工工位上，机用虎钳是出镜率最高的通用夹持工装，区别于台虎钳的台式安装结构，这款手动机用虎钳完全适配机床工作台的T型槽安装逻辑，不需要额外制作过渡连接基板，就能直接完成在工作台面的定位锁紧，承担中小型金属零件的铣削、磨削、钻孔工序的夹持任务。从结构设计逻辑来看，这款虎钳采用了固定钳身搭配滑动活动钳身的经典布局，钳身主体采用高刚性铸铁材质，经过时效处理消除内应力，避免长期使用后出现钳身变形导致的夹持精度漂移；底部的安装基准面经过精磨加工，平面度控制在0.02mm以内，安装到机床工作台后能保证钳身基准与机床运动轴的平行度要求，减少装夹找正的辅助时间。

　　夹紧机构采用内置式丝杠传动结构，丝杠隐藏在钳身内部的导轨槽中，加工过程中产生的切屑、切削液不会直接飞溅到丝杠螺纹表面，能有效降低丝杠磨损速度，延长工装的维护周期；丝杠端部设置了锁紧调节结构，夹紧工件后可以通过端部的锁紧盘消除丝杠传动间隙，避免重切削过程中出现工件窜动的问题，夹持状态下的静刚性可以满足硬质合金刀具高速铣削的受力要求。钳口部分采用了可更换式设计，活动钳身与固定钳身的钳口板都通过内六角螺钉固定，钳口工作表面加工有细密的交叉网纹，夹紧时能增加与工件表面的摩擦力，降低工件被夹伤同时打滑的概率；针对不同的加工场景，用户可以自行更换平钳口、V型钳口或者软钳口，不需要更换整个虎钳本体就能适配异形零件、薄壁零件的夹持需求，大幅拓展了工装的适用范围。从安装边界尺寸来看，这款虎钳的总长度控制在适配中小型机床工作台的范围内，钳身宽度方向不会超出工作台T型槽的常用跨距，安装时只需要使用对应规格的T型螺栓穿过钳身底部的安装槽，就能完成锁紧固定，钳身的开口行程可以覆盖常规中小型机械零件的夹持尺寸范围，最大开口状态下也不会出现活动钳身脱出导轨的问题，导轨配合面采用了燕尾槽加平导轨的组合结构，既保证了活动钳身滑动的顺畅度，又能承受夹紧时的倾覆力矩，避免钳口上翘影响夹持精度。

　　在实际车间应用场景中，这类手动虎钳相比液压、气动虎钳的结构更简单，不需要外接动力源，不管是批量生产的常规零件装夹，还是单件维修、试制零件的加工，都能快速完成装夹操作，对操作工人的技能要求更低，日常维护只需要定期清理导轨面的切屑、加注润滑脂即可，不需要复杂的密封件更换或者动力系统检修，综合使用成本远低于动力型虎钳。很多工装设计人员在做机床工位布局时，会优先选用这类成熟结构的手动虎钳作为基础夹持单元，一方面是其结构经过长期工业验证，可靠性有充足保障，另一方面其三维模型的尺寸参数完整，在做夹具布局设计时可以直接调用，不需要重新测绘建模，能大幅缩短工艺准备的周期。

　　需要注意的是，这类虎钳在安装时要保证固定钳口的工作面与机床X轴或者Y轴的平行度，首次安装时需要用百分表打表找正，找正完成后锁紧底部的固定螺栓，后续重复装夹工件时不需要再次找正钳身，只需要清理钳口表面的切屑就可以直接装夹工件，能有效减少机床的待机辅助时间。针对薄壁零件的装夹，还可以在钳口板上加装铜质或者铝质的软钳口，根据工件的外形预先铣出夹持型面，避免夹紧力过大导致零件变形，这也是这类通用虎钳在精密加工场景中常用的适配方案。
