带旋转底座杠杆式铣床虎钳结构设计

在常规铣削加工场景中，工件的可靠装夹是保障加工精度、避免切削振颤的核心前提，这款带旋转底座的杠杆式虎钳，正是针对中小尺寸零件铣削、钻削、铰孔等工序的装夹需求设计的通用工装。从实际加工场景来看，这类虎钳多配套立式铣床、炮塔铣床、小型加工中心使用，也可在钳工划线、零件修配工位作为固定装夹载体，适配普通碳钢、铝合金、工程塑料等多种材质的中小尺寸零件装夹，尤其适合需要频繁调整工件角度的加工工序，比如斜面铣削、圆周等分孔加工等场景，无需反复拆卸工件重新找正，仅通过底座的旋转刻度盘即可快速调整装夹角度，大幅缩减工序辅助时间。

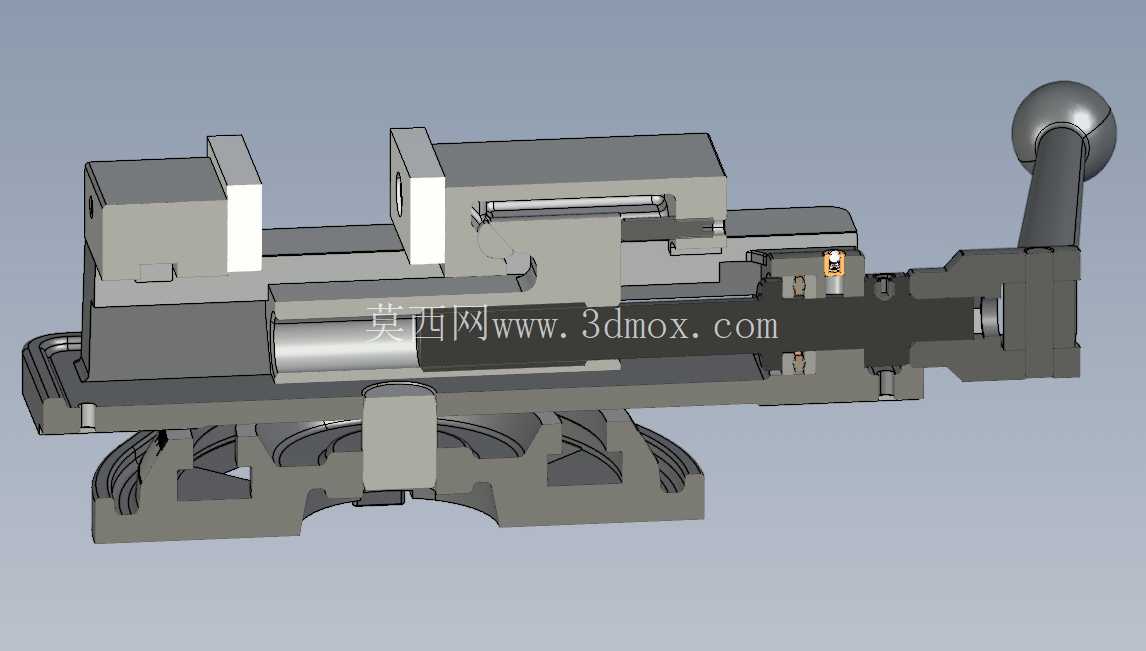

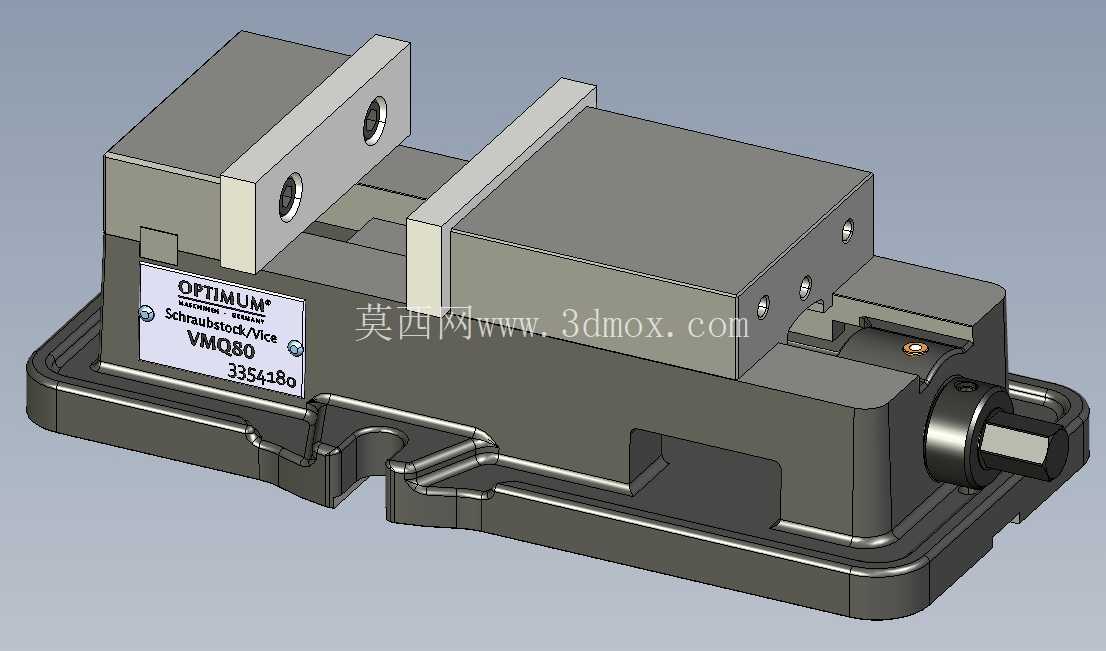

从功能特性来看，这款虎钳采用杠杆式夹紧结构，相比传统丝杠直驱虎钳，操作力臂更长，操作人员仅需施加较小的扳动力即可获得足够的夹紧力，避免大切削量加工时工件出现位移；钳口宽度为80mm，常规不带底座的钳体自重6kg，搭配可旋转刻度底座后总重8.7kg，整体自重足以抵消常规铣削的切削反力，无需额外加装过多压块即可保持装夹稳定性，带操作杠杆的完整配置总重9.2kg，单人即可完成工位间的搬运与安装。固定钳身与活动钳身的导轨面采用贴合式矩形导轨结构，夹紧过程中活动钳身的运动直线度有充足保障，钳口平行度可控制在0.02mm/100mm以内，满足普通铣削加工的形位公差要求。

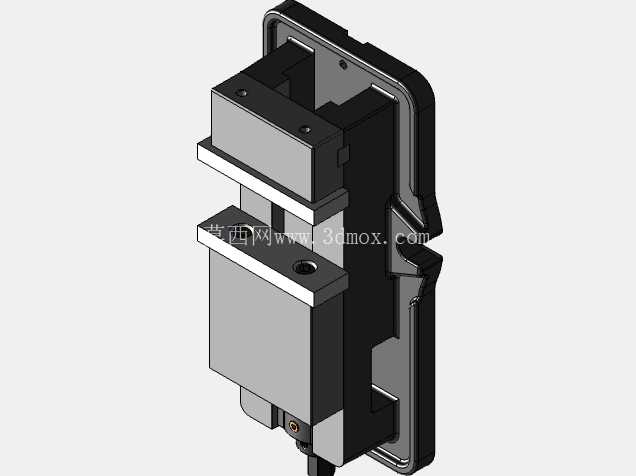

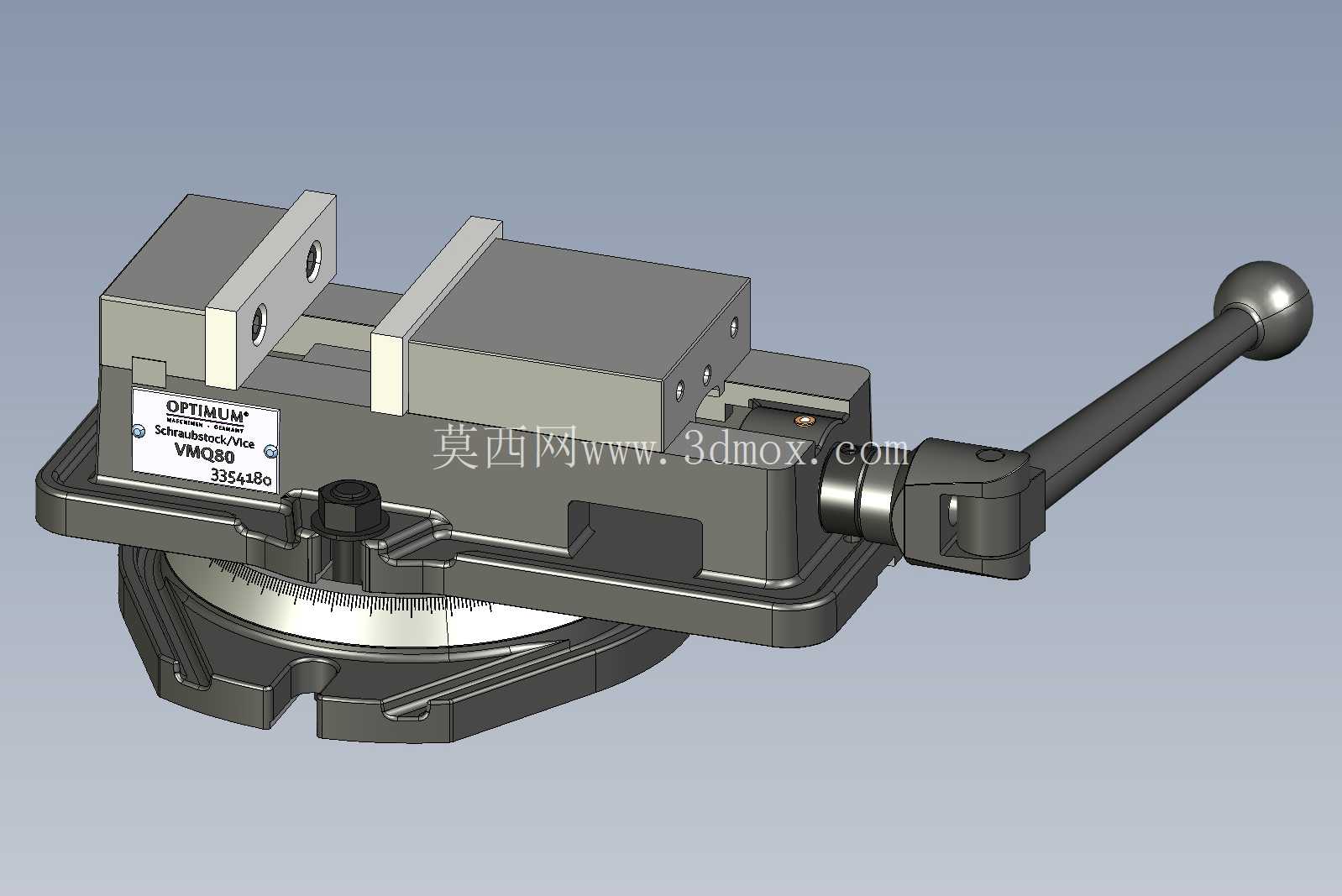

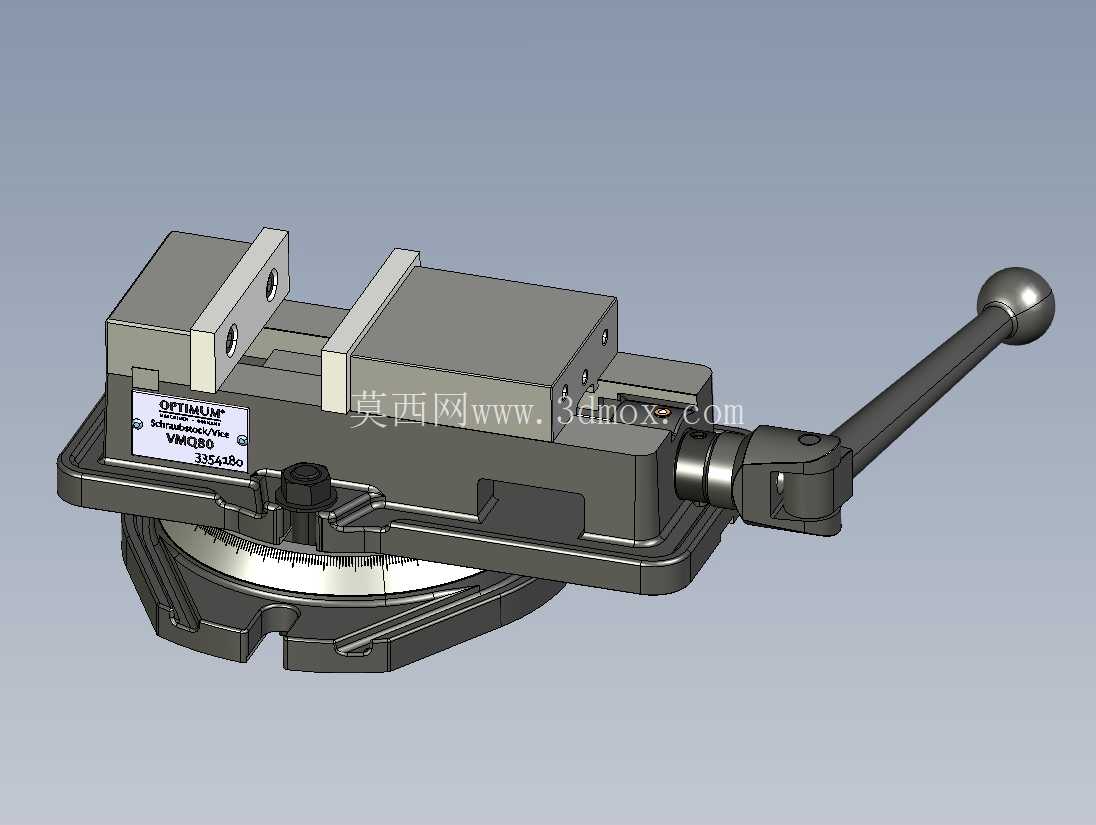

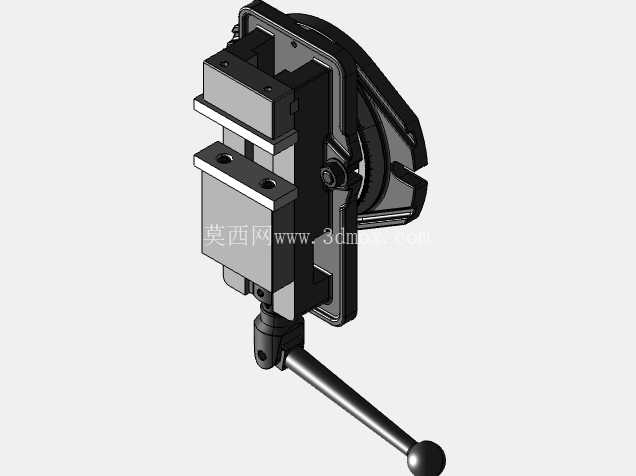

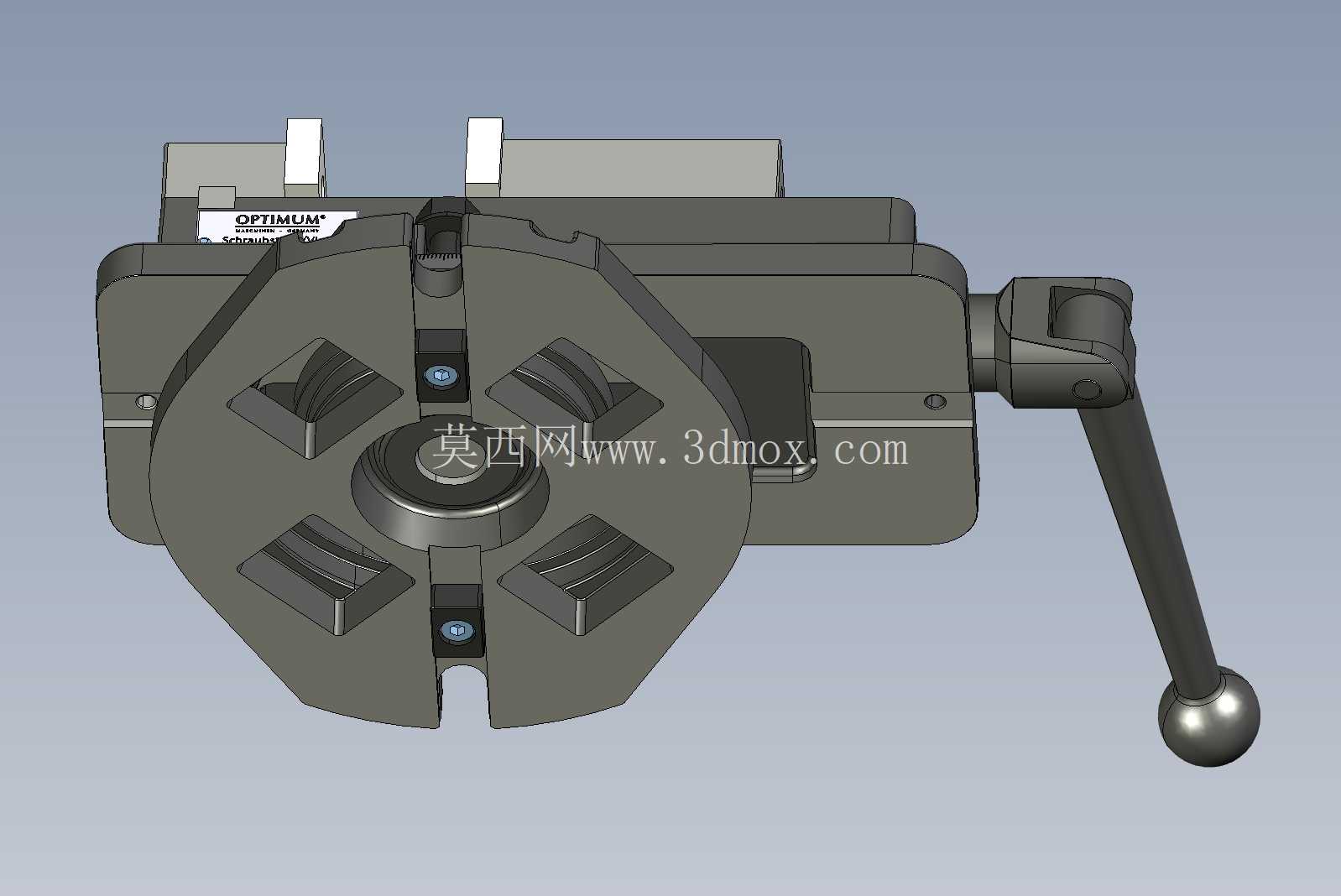

设计层面上，这款虎钳的结构拆分逻辑完全贴合实际加工的维护需求：钳口板采用可拆卸式设计，通过内六角螺钉固定在钳身基体上，当钳口出现磨损、磕碰拉伤时，可直接更换钳口板，无需更换整个钳身，降低长期使用的维护成本；旋转底座采用带刻度的转盘结构，刻度盘圆周刻有清晰的角度标线，配合底座的锁紧手柄，可实现0-360°范围内任意角度的锁紧固定，转盘与钳身的连接采用中心定位轴加周边锁紧螺栓的结构，既保证旋转时的同轴度，又能在锁紧后提供足够的刚性，避免重切削时钳身出现角度偏移。夹紧杠杆的连接部位采用万向铰接结构，操作时可根据操作人员的站位调整杠杆的扳动角度，避免工位干涉，杠杆末端的球形握把贴合手掌受力曲线，长时间操作也不易产生疲劳感。

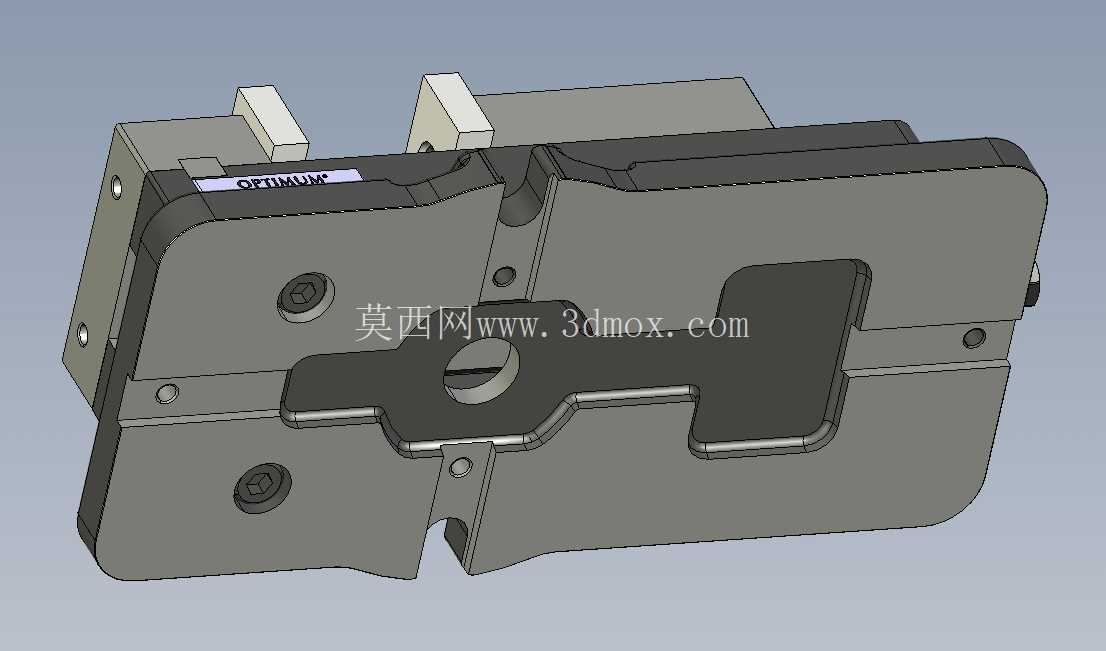

从安装边界尺寸来看，这款虎钳的底座安装孔位间距适配多数中小型铣床的工作台T型槽间距，安装时可通过T型螺栓直接固定在工作台面上，无需额外制作过渡连接板；钳身最大开口尺寸适配3英寸规格的工件装夹，可覆盖绝大多数常规小型机械零件的装夹需求，钳身整体高度控制在合理范围内，安装后不会过多占用铣床的Z轴行程，保障加工时的刀具行程余量。在细节设计上，钳身基体采用高牌号铸铁铸造，经过时效处理后消除内应力，长期使用不易出现变形，导轨面经过磨削加工，表面粗糙度达到Ra1.6以下，活动钳身滑动顺畅无卡滞；丝杠部位预留了润滑注油孔，日常维护时可直接注入润滑脂，减少丝杠与螺母的磨损，延长使用寿命。需要注意的是，这款虎钳的夹紧力范围适配常规的轻、中型铣削加工，若用于重载粗加工或大余量刨削工序，仍需额外加装辅助压块，配合虎钳共同完成工件装夹，避免夹紧力不足导致工件飞出。在建模逻辑上，所有配合面均按照实际加工的公差要求预留了装配间隙，旋转部位的间隙控制在0.01-0.03mm之间，既保证转动灵活，又不会出现过大的旷量，钳口板的齿形设计采用细齿交叉纹路，夹紧时可嵌入工件表面0.1-0.2mm，在不损伤工件基准面的前提下提供足够的摩擦力，避免切削过程中工件出现滑移。
