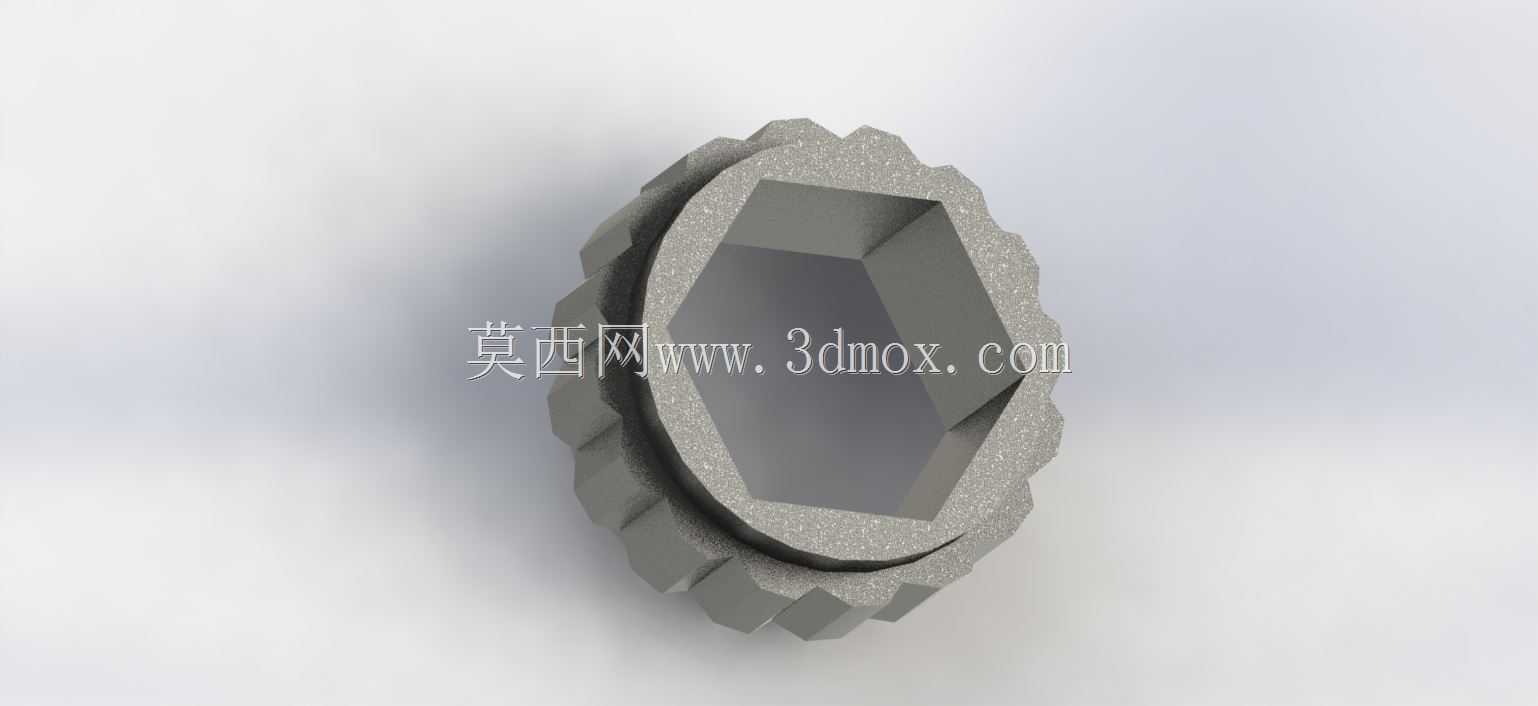

棘轮更换用异形内孔外齿结构零件

　　这类棘轮更换件常应用在需要单向间歇传动的手动工具、小型进给机构、单向止逆装置中，比如常见的棘轮扳手、生产线间歇送料机构、起重设备的止逆组件里，这类零件属于易损耗的替换构件，长期承受交变冲击载荷，齿部与内孔配合面容易出现磨损、崩齿、塑性变形等失效形式，因此替换件的结构合理性直接决定整套机构的维修后使用寿命。从结构设计来看，该零件采用外齿式棘轮轮廓，外周的棘齿采用非对称齿形设计，齿面工作段做了适配棘爪啮合的倾角处理，非工作段采用平缓过渡轮廓，避免棘爪回程时出现卡滞、剐蹭的问题，齿根位置做了圆弧过渡处理，能够有效分散啮合时的接触应力，降低齿根应力集中带来的断裂风险，这一点在手动工具类应用场景中尤为重要，因为手动操作时的输入载荷波动极大，

　　没有圆弧过渡的齿根在承受突发冲击载荷时很容易出现崩齿故障。零件的内孔采用异形非圆结构，这种设计是为了和配套的传动轴实现周向固定，相比传统的键连接形式，异形内孔的配合能够传递更大的扭矩，同时不存在键槽带来的应力削弱问题，装配时不需要额外的键类连接件，直接将零件套装在对应截面的传动轴上即可完成周向定位，大幅提升维修更换时的装配效率，适合快换类工具的结构需求。在安装边界的设计考量上，零件的轴向端面做了平行度公差约束，两个端面分别作为轴向定位的贴合面，需要和配套的挡圈、端盖或者相邻构件保持平面贴合，避免装配后出现轴向窜动，导致棘爪和棘轮齿的啮合深度不足，出现跳齿、滑齿的问题。零件的外周齿顶圆直径、内孔的异形截面尺寸、

　　轴向厚度三个核心尺寸需要和原有安装位完全匹配，齿顶圆过大会导致棘爪无法顺利落齿，齿顶圆过小则会导致啮合深度不足，内孔尺寸偏差过大会出现装配后松旷或者无法套装的问题，轴向厚度偏差会导致装配后零件在腔体内出现窜动间隙。从功能特性上看，该零件作为替换件，核心作用是恢复原有棘轮机构的单向传动能力，当原有棘轮出现齿面磨损导致啮合打滑、齿部崩缺导致传动卡滞、内孔磨损导致配合松旷时，直接更换该零件即可快速恢复机构功能，不需要更换整套传动组件，能够有效降低设备维修的成本与停机时长。设计这类替换件时，需要重点匹配原有构件的齿形参数，包括齿距、齿高、工作齿面倾角、齿顶圆角等参数，哪怕是微小的参数偏差，都可能导致棘爪和棘轮的啮合轨迹不匹配，出现啮合异响、

　　磨损加剧、无法锁止等问题；内孔的异形截面需要和传动轴的截面做小间隙配合设计，间隙量控制在合理范围内，既要保证装配时能够顺利套装，又要避免间隙过大导致传动时出现冲击载荷。另外，零件外周的齿部和内孔的同轴度公差需要严格控制，同轴度超差会导致棘爪在齿圈上的啮合深度不均匀，部分齿位啮合过深出现卡滞，部分齿位啮合过浅出现打滑，同时会加剧传动轴的偏磨，缩短整套机构的使用寿命。在实际应用场景中，这类棘轮更换件除了手动工具领域，还会用在小型输送机的止逆机构上，防止输送机停机时出现物料倒滑的问题，也会用在一些手动调节的工装夹具上，实现调节位置的单向锁止，保证夹具夹紧后不会自行松脱。不同应用场景下对零件的强度要求有一定差异，手动工具类场景需要零件具备较高的表面硬度与芯部韧性，承受反复的冲击载荷；止逆机构类场景对零件的静强度要求更高，需要能够承受额定的反向止逆扭矩，不会出现塑性变形。
