蒙塔卡铰接式工程运输作业车结构设计

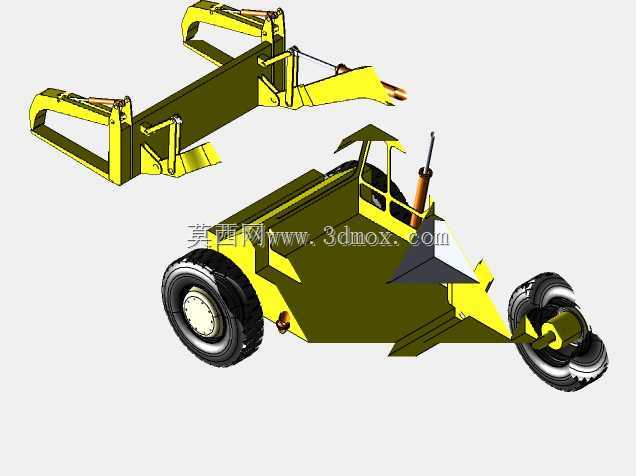

　　该轮式铰接作业设备主要面向非铺装路面的物料转运、场地平整辅助作业场景，常见于矿山开采现场、大型基建工地、农田水利整治项目中，可在狭窄、崎岖的作业区域内完成散装物料短驳、施工面找平配合、小型机具转运等工作，相比同吨位刚性车架工程车辆，其转弯半径更小，对复杂地形的适应能力更强，能在普通货运车辆无法通行的临时施工便道、松软土层作业面灵活通行。从结构设计来看，整车采用前后车架铰接的布局形式，铰接点处设置液压转向驱动结构，转向时前后车架可形成较大折角，配合大尺寸深花纹越野轮胎，可在泥泞、碎石路面获得足够抓地力，避免作业过程中出现打滑陷车问题。前车架集成了可开合的夹抱作业属具，属具通过两组平行四连杆机构与车架连接，搭配液压油缸驱动，

　　可实现夹臂的开合、抬升动作，既可以夹持规整的块状物料完成装卸，也可以放下夹臂作为推板完成小范围的地面推平作业，属具的铰接点位均设置了耐磨衬套，可降低长期重载作业下的结构磨损，延长部件更换周期。后车架为动力与承载核心区域，集成了驾驶舱、动力舱、行走驱动轮组，驾驶舱采用半开放式布局，操作视野开阔，作业人员可清晰观察前方属具的作业状态以及周边场地情况，舱内操纵杆件按照人机工程学排布，常用的作业操纵、行走控制杆件均布置在操作人员手部可及范围内，降低长时间作业的操作疲劳。行走轮组采用大直径低压工程轮胎，轮毂与车架连接位置设置了减震缓冲结构，可过滤非铺装路面行驶时的颠簸冲击，保护车架上的液压管路、动力部件不受震动损坏。

　　整车的液压管路沿车架主梁内侧排布，管路转弯处均设置固定管夹，避免作业过程中管路晃动磨损，同时预留了足够的检修空间，日常维护时可快速排查管路渗漏、接头松动问题。从安装边界来看，整车宽度控制在常规施工临时便道的通行范围内，长度适配小型工地的回转场地需求，作业时属具最大抬升高度满足常规货运车辆的货箱装卸高度要求，夹臂开合范围覆盖常见的块状建材、施工构件尺寸，无需额外更换属具即可完成多数常规作业任务。设计过程中对车架受力集中的铰接点位、属具连接点位做了加强筋处理，通过有限元校核验证了重载工况下的结构强度，避免长期作业出现车架变形、焊缝开裂问题，各活动部件的润滑点位均采用外置式注油嘴设计，日常保养时无需拆解结构即可完成润滑脂加注，降低设备维护的时间成本。
