多腔侧抽芯注塑模具装配结构

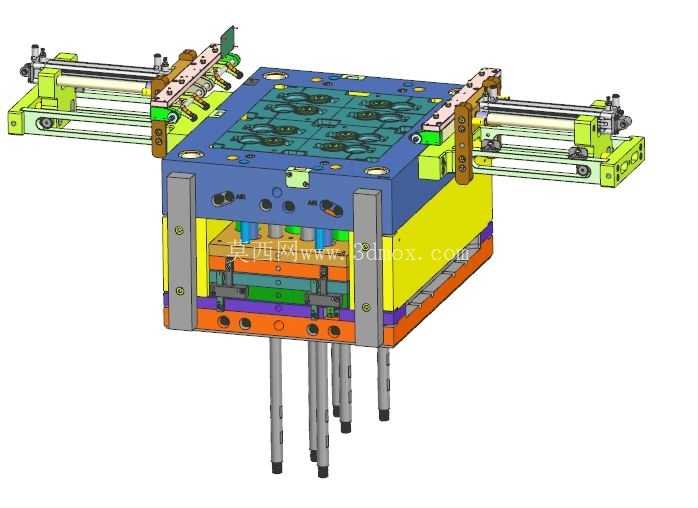

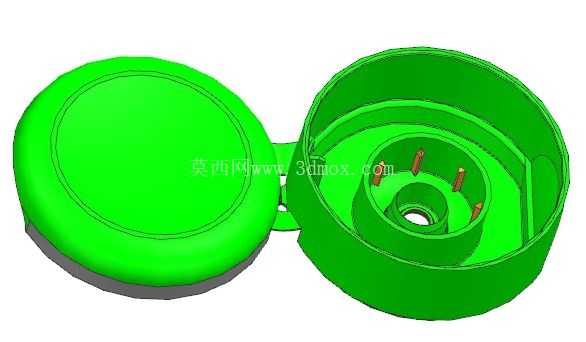

这套模具针对扁平类带侧向凹凸结构的塑料制件量产场景设计，适配卧式注塑机安装使用，日常多用于消费电子小型结构件、家电接插件这类单批次产量大、尺寸精度要求稳定的塑件生产。整套模具采用模脚垫高的两板模基础结构，上下模固定板直接匹配注塑机的格林柱安装间距，顶出板区域预留的顶杆伸出长度，适配常规120吨-180吨锁模力注塑机的顶出行程边界，安装时无需额外加装垫板调整开模距离。

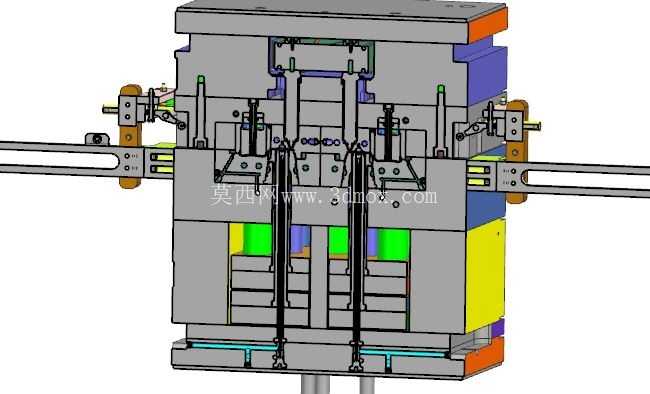

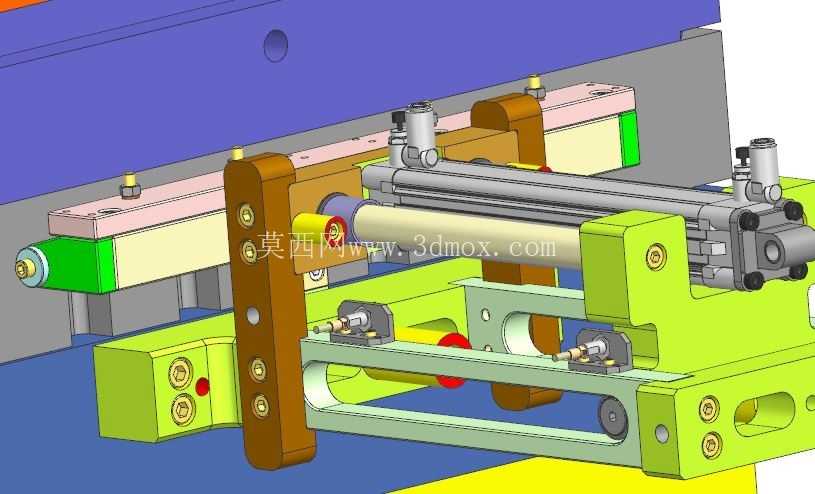

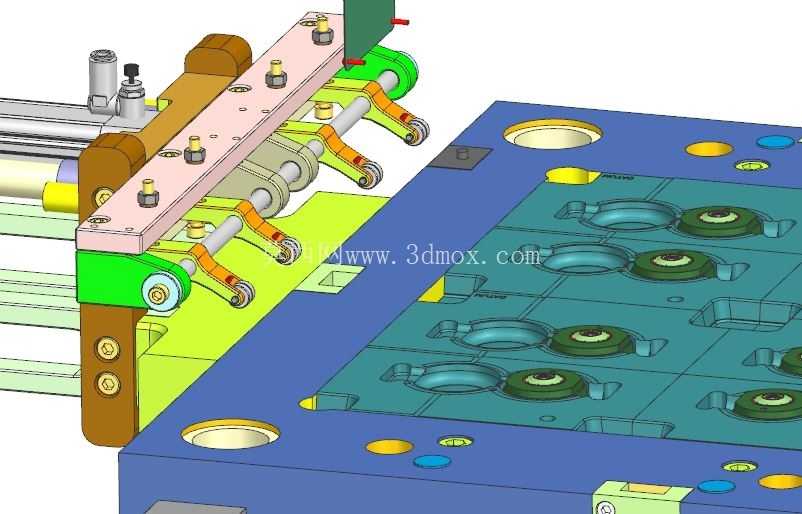

模具两侧设置的滑块抽芯机构是整套结构的核心设计，针对制件侧向的倒扣结构，采用斜导柱驱动的滑块抽芯形式，滑块导轨直接集成在动模模板的侧边，通过锁紧楔在合模状态下承受注塑时的型腔内压，避免注塑过程中滑块移位导致制件飞边。两侧抽芯的行程经过精确核算，刚好脱出制件侧向倒扣的深度，不会因为行程过长浪费开模周期，也不会因为行程不足导致制件顶出时刮伤倒扣结构。

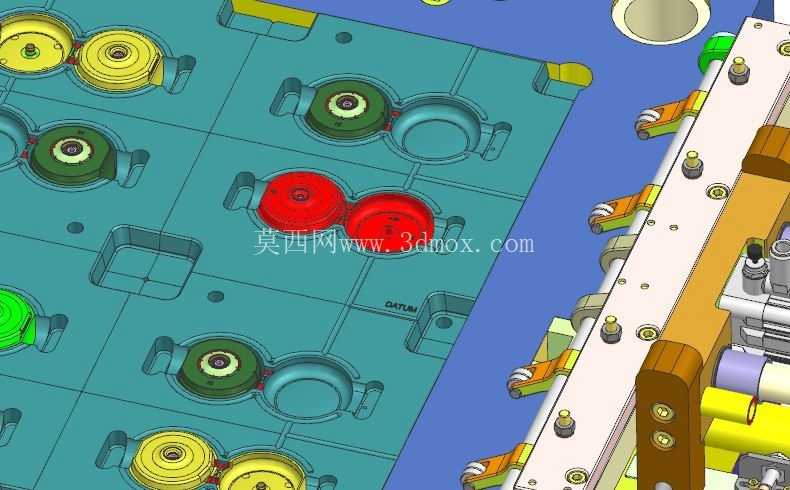

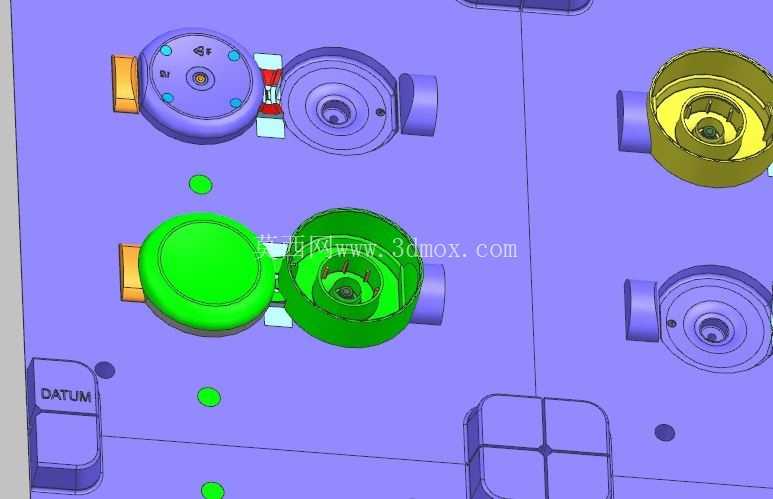

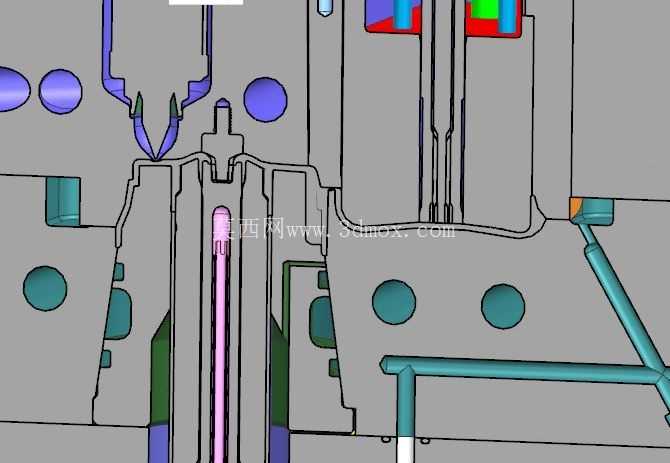

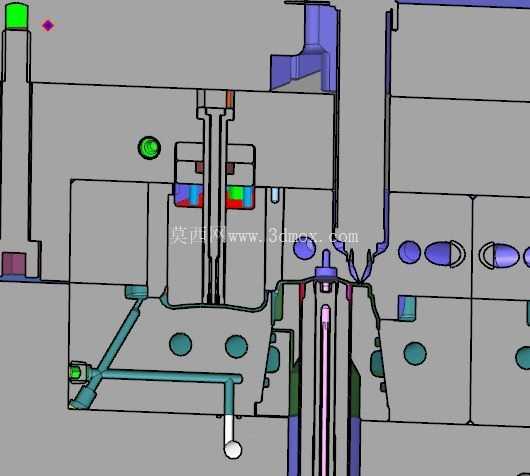

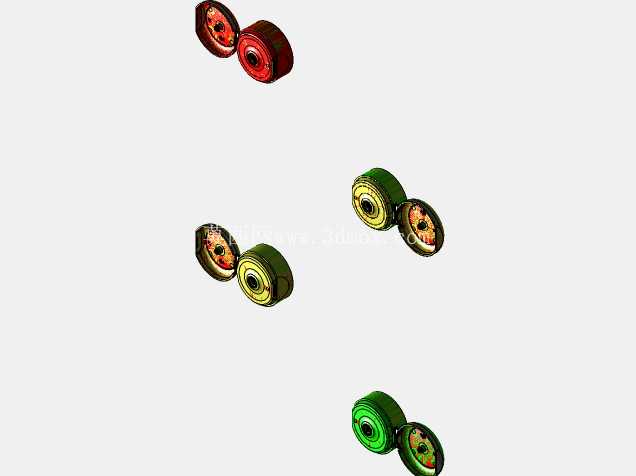

模腔布局采用多腔阵列排布，在模板的有效成型区域内最大化排布模腔数量，单模次可产出多件相同制件，平衡量产效率和模具加工成本。浇注系统采用侧浇口进料，浇口位置设置在制件的非外观面，开模后浇口凝料可随制件一同顶出，后续通过简易工装即可快速去除，不会在制件外观面留下明显浇口痕迹。冷却回路采用多层环绕布置，在定模固定板、动模型腔板内都钻设了循环冷却水道，水道距离模腔壁的距离保持均匀，确保注塑过程中模温均匀分布，减少制件因为冷却不均产生的翘曲变形，缩短成型周期。

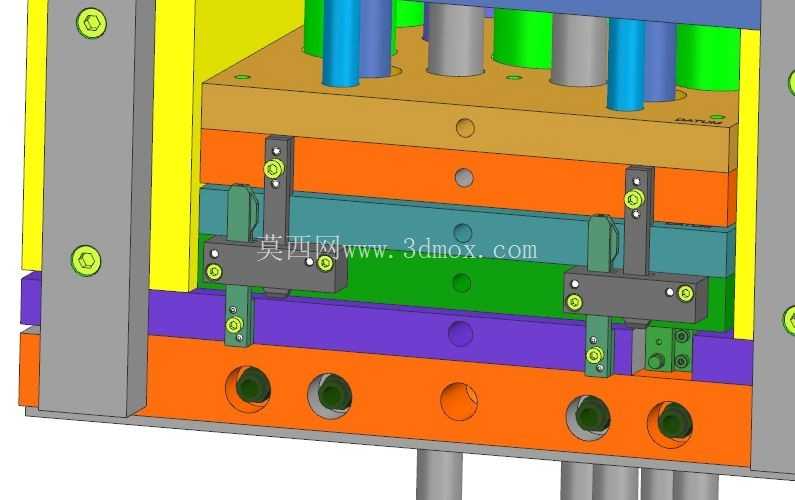

顶出系统采用圆顶针搭配直顶的组合形式，顶针排布位置对应制件的加强筋、柱位等脱模阻力大的区域，顶出时受力均匀，不会出现顶白、顶穿制件的问题。顶出板上设置了复位杆，合模时通过定模板推动复位杆带动顶出板回位，同时加装了复位弹簧辅助回位，避免复位杆卡滞导致顶针未回位就合模损坏模腔。整套模具的导向系统采用精密导柱导套配合，导柱设置在动模侧，导套压入定模模板，合模时导柱先进入导套完成定位，保证上下模的合模精度，避免模腔错位导致制件出现错边缺陷。

在模具的安装边界设计上，所有外接的冷却水管接头、抽芯机构的限位开关都布置在模具的外侧非操作面，不会和注塑机的安全门、机械手取件路径产生干涉，适配自动化生产场景下的机械手取件作业。滑块机构设置了行程限位块，开模抽芯到设定位置后滑块被限位块挡住，不会因为惯性滑出导轨，生产过程中无需频繁调整滑块位置。整套结构的零件拆分充分考虑加工工艺性，模板、滑块、锁紧楔等零件都采用常规机加工即可完成，没有特殊的异形加工面，降低模具的制造成本和后期维护难度，日常生产中只需要定期检查导柱导套的润滑、滑块的磨损情况，即可保证长期稳定生产。
