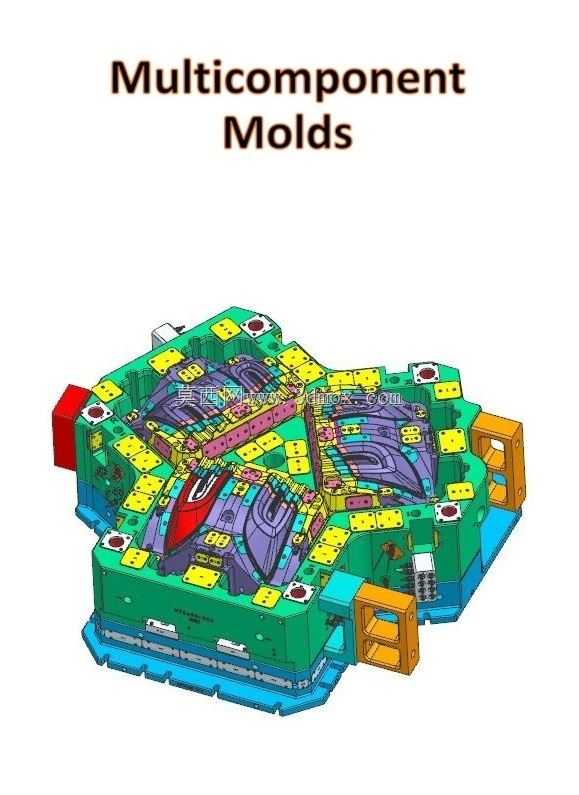

2K与3K规格多组件注塑模具结构设计

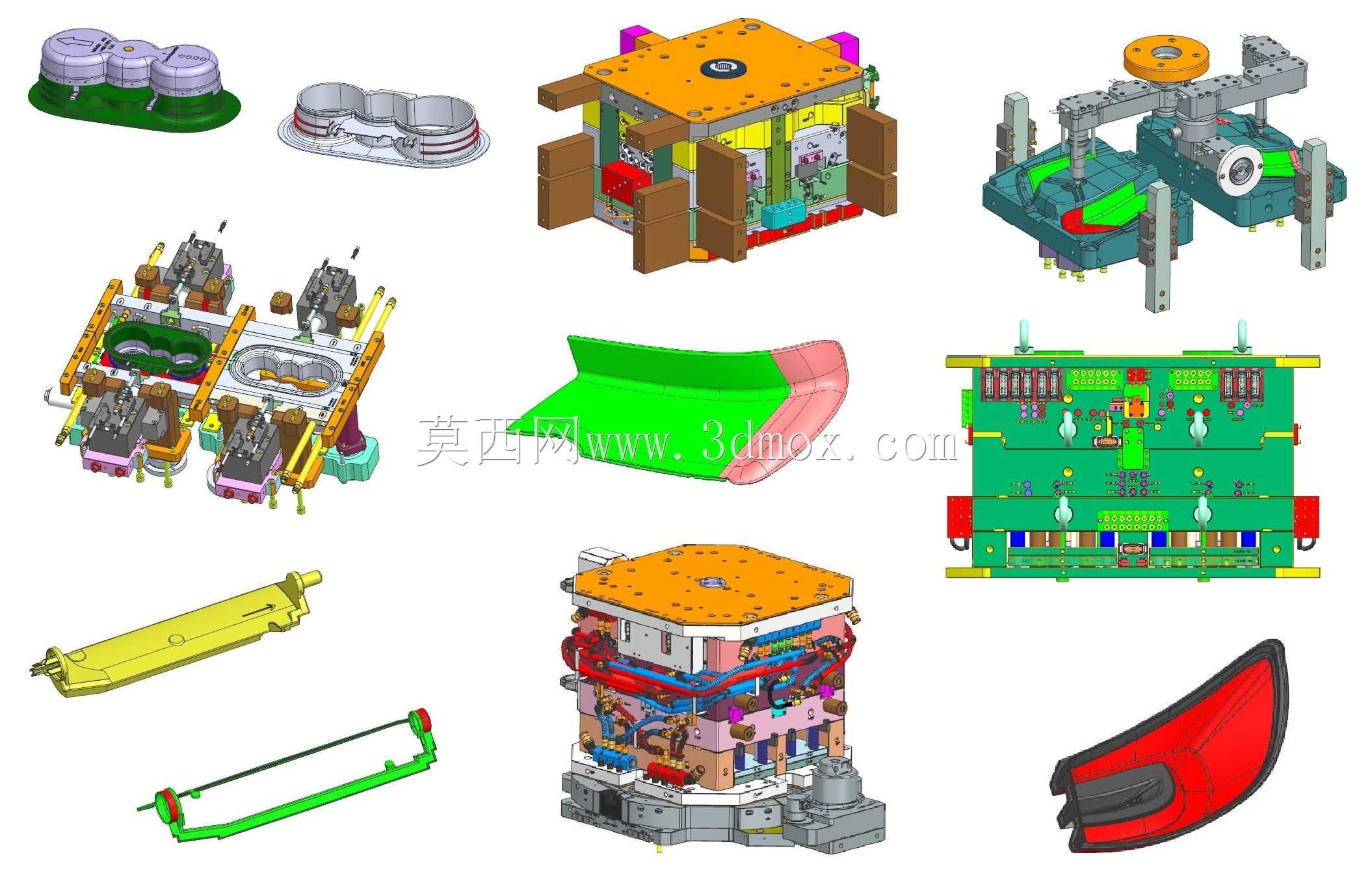

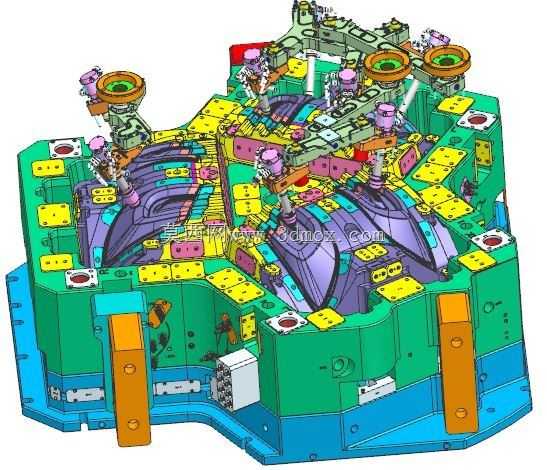

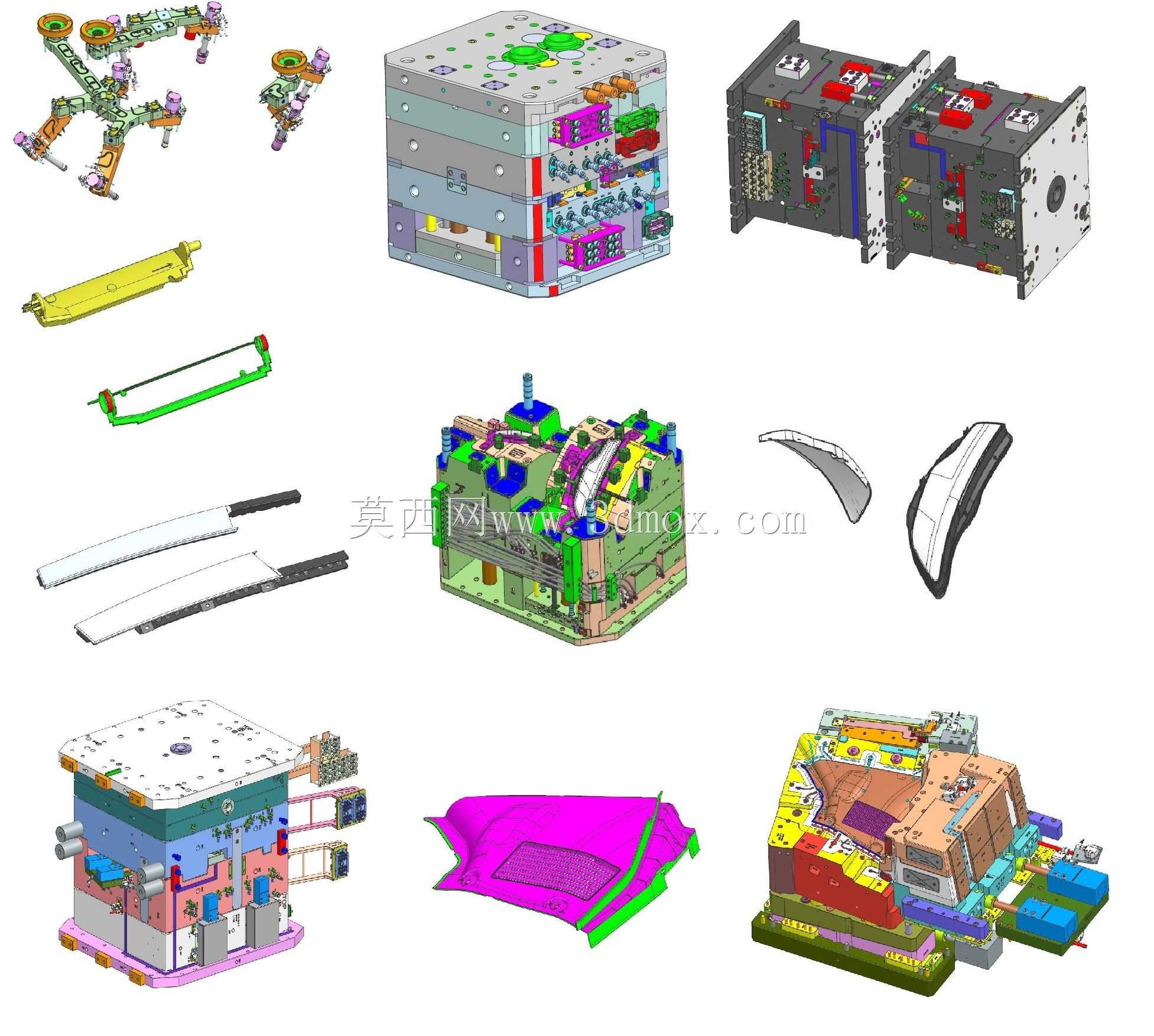

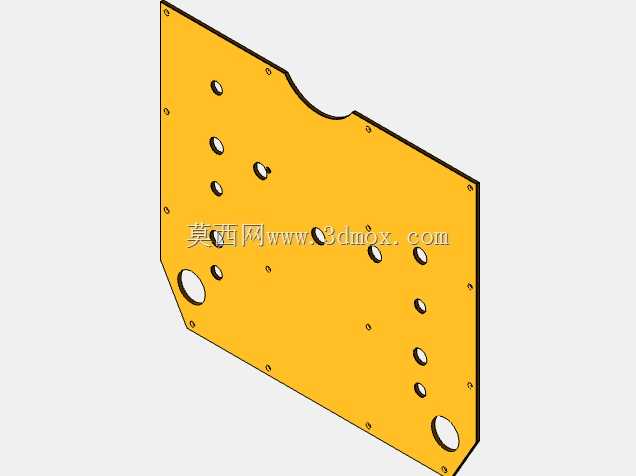

　　这套多组件模具结构，主要面向消费电子、汽车内饰类精密塑胶件的量产成型场景，覆盖双色及多材质嵌件注塑的工艺需求，整套模腔布局、抽芯机构、冷却回路的设计完全匹配量产线160T-260T吨位注塑机的安装参数，模架整体采用标准龙记模胚改制，上下模合模导向采用精密导柱导套配合锥面定位结构，合模过程中可自动校正微小错位，避免长期量产磨损导致的分型面飞边问题。从实际生产用途来看，这套模具可同时完成多组异形薄壁塑胶件的一次成型，包含带倒扣结构的外观件、带嵌件定位槽的结构件、细长条状的功能连接件，不同模腔的进胶点均采用针点式热嘴进胶，进胶口痕迹控制在0.3mm以内，无需后续人工修剪浇口，可直接进入下一工序的组装流程。

　　设计过程中针对不同塑件的收缩率差异，对模腔尺寸做了差异化补偿，ABS材质型腔按0.5%收缩率预留余量，软胶包胶区域按1.8%收缩率做尺寸修正，避免成型后零件尺寸超差无法装配。整套模具的抽芯结构采用斜导柱加液压抽芯组合的方式，对于侧向倒扣深度小于8mm的结构，直接用斜导柱带动滑块完成抽芯动作，抽芯行程预留3mm安全余量，避免开模过程中滑块与塑件发生刮蹭；对于倒扣深度超过15mm、包紧力较大的侧向结构，单独配置独立液压油缸驱动抽芯，油缸行程设置行程开关做到位检测，信号接入注塑机控制系统，未到位时设备无法执行合模动作，避免撞模风险。

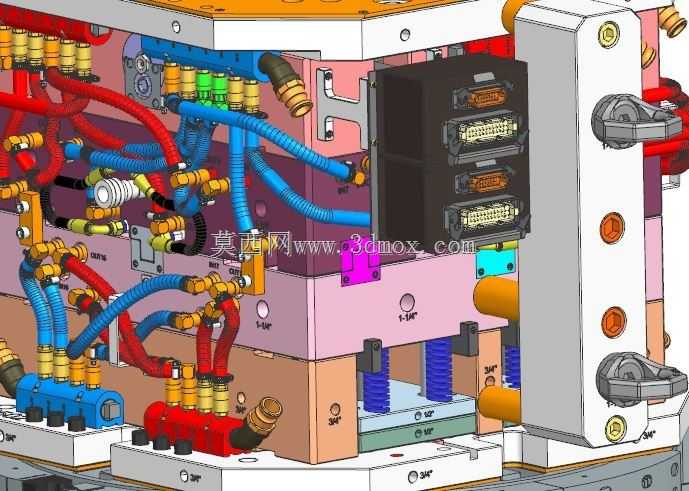

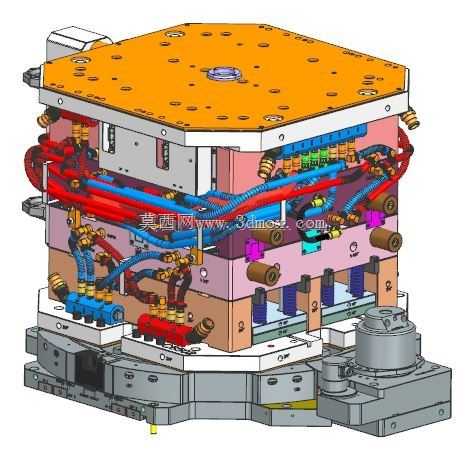

　　冷却回路的设计覆盖了模仁、滑块、镶件所有发热区域，运水孔距离型腔表面保持12-15mm的均匀间距，进出水口采用统一规格的快插接头，接入模温机后可将模温波动控制在±2℃范围内，有效减少塑件成型后的翘曲变形，针对细长成型镶件，中心单独设计隔水片式冷却回路，避免局部温度过高导致的塑件表面缩痕、银丝等缺陷。模具的顶出系统采用顶针、顶块、斜顶组合顶出方式，顶针排布避开塑件外观面，所有顶针位置做排气槽加工，排气深度控制在0.02mm，既可以排出型腔内的空气避免困气烧焦，又不会出现披锋问题；斜顶结构设计时预留0.5mm的预复位行程，合模过程中斜顶先于滑块复位，避免与滑块发生运动干涉。

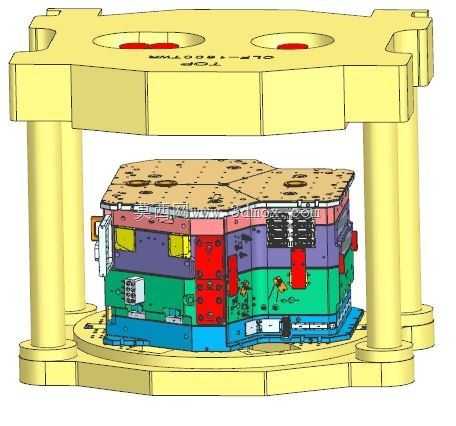

　　安装边界方面，整套模具的长宽尺寸控制在600mm*550mm范围内，码模槽宽度匹配标准注塑机的码模螺丝规格，顶棍孔位置与注塑机顶出杆位置完全对应，吊装孔设置在模架四角，单块模板重量控制在车间行车的额定吊装范围内，上下模的合模高度适配对应吨位注塑机的最大最小模厚参数，无需额外加装垫板即可直接上机安装。整套结构拆分了所有易磨损的成型部位做独立镶件，镶件采用SKD61材质淬火处理，表面硬度达到HRC52-56，长期量产磨损后可单独更换镶件，无需整体更换模仁，大幅降低后期维护成本。所有滑动配合面均做了润滑槽设计，定期加注润滑脂即可保证长期运行顺畅，避免出现滑块卡滞、斜顶拉伤等量产常见故障。针对多组件同时成型的流道平衡问题，设计阶段通过模流分析验证了各模腔的填充时间，将填充时间差控制在0.2s以内，保证各模腔塑件成型质量一致，避免个别模腔出现缺胶、飞边的问题。
