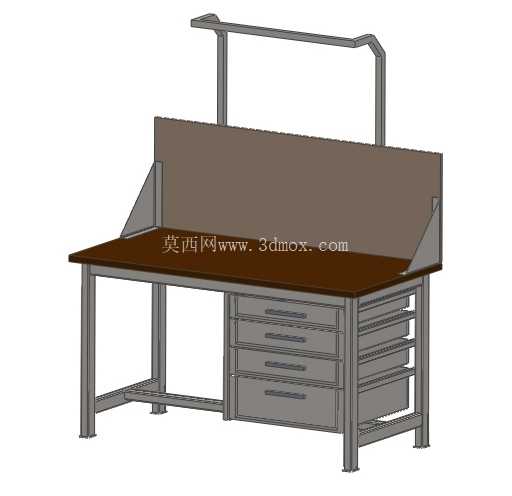

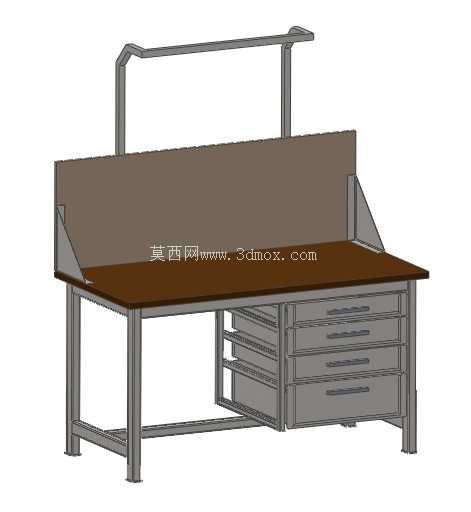

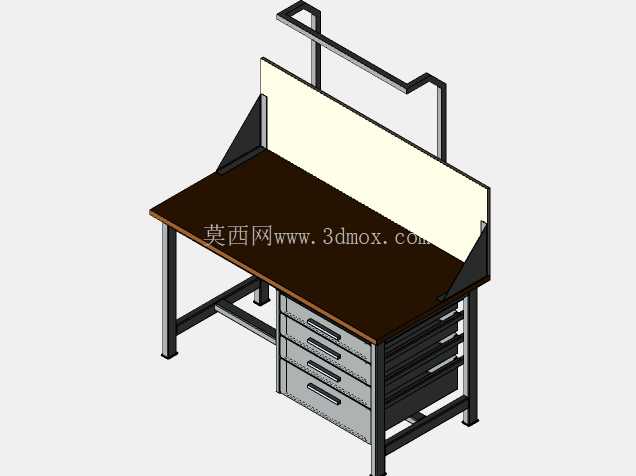

带挂架抽屉式钳工操作工作台结构

这款钳工工作台的结构设计完全围绕机加工车间、模具维修工位、装配产线的实际作业需求展开，整体采用方钢焊接框架作为承载主体，桌腿选用40*40*2mm规格的冷轧方管，底部设置可调脚杯，可适应车间地面存在的3-15mm高度差，保证台面始终处于水平状态，避免精密装配、划线作业时因台面倾斜带来的精度偏差。台面采用高密度耐磨复合板，表面做防静电、耐油浸处理，厚度达到50mm，可承受1000kg/m²的均布载荷，完全满足重型工件放置、虎钳夹持敲击、小型零件压装等常规钳工操作的承载要求，台面边缘做圆弧包边处理，避免作业过程中尖锐边角磕碰划伤操作人员。

台面后侧设置高度为450mm的立式挡屑板，采用1.5mm厚冷轧钢板折弯成型，与台面后侧框架焊接固定，两侧加装三角形加强筋提升抗冲击性能，可有效阻挡锉削、打磨、敲击作业时产生的金属切屑、废料飞溅到工位后方，减少车间现场清理工作量，同时避免切屑飞溅伤及相邻工位作业人员。挡屑板上方延伸出双立柱支撑的灯架结构，灯架横梁距离台面高度为1200mm，预留了工作灯、气动管路、电源插座的安装位，可根据工位实际需求加装LED作业灯、风批吊轨、气源快速接头等配套部件，无需额外在墙面或立柱上打孔固定，减少工位改造的施工量。

工作台右侧设置三层抽屉式储物结构，抽屉采用1.2mm冷轧钢板冲压成型，每个抽屉配置三节式重型滚珠导轨，单抽屉额定承载80kg，可分类存放锉刀、扳手、量具、工装夹具等常用作业工具，抽屉面板加装嵌入式拉手与标签卡槽，方便作业人员快速识别工具存放位置，减少工具找寻的无效时间。抽屉左侧预留了开放式置物层空间，可放置体积较大的毛坯件、待加工工件、清洁工具等物品，充分利用台面下方的闲置空间，避免工具、工件随意堆放在台面上占用作业面积。

整体结构的安装边界控制在长1800mm、宽750mm、总高1800mm范围内，可适配标准车间工位的排布间距，单台工位占用空间不超过1.5㎡，多台并排布置时可共用侧边走线槽，方便车间统一布置电源、气源线路。框架焊接完成后整体做酸洗磷化、静电喷塑处理，涂层厚度达到60-80μm，可抵御车间内切削液、润滑油的腐蚀，延长设备整体使用寿命。在结构设计阶段，已经提前预留了虎钳、台钻、砂轮机等常用台式设备的安装孔位，用户无需自行在台面上钻孔定位，只需通过螺栓即可完成配套设备的固定安装，降低现场安装的工作量。

从实际应用场景来看，这款工作台可覆盖机械加工车间的零件修配、模具车间的模具组装维修、装配产线的部件组装、质检工位的零件检测划线等多种作业场景，相比传统的简易木质工作台，其结构强度、耐用性、储物功能性都有明显提升，同时模块化的结构设计也方便后续根据工位需求进行功能扩展，比如加装挂板、电源插座、排风接口等部件，不需要对主体框架进行切割焊接改造。在进行三维建模时，所有方管、板材的拼接位置都预留了标准焊接余量，装配公差控制在±0.5mm范围内，完全符合钣金焊接加工的工艺要求，加工厂家拿到模型后可直接拆解出下料图、焊接图进行生产，不需要再进行二次结构调整。
