可调行程双锯片长切加工设备结构

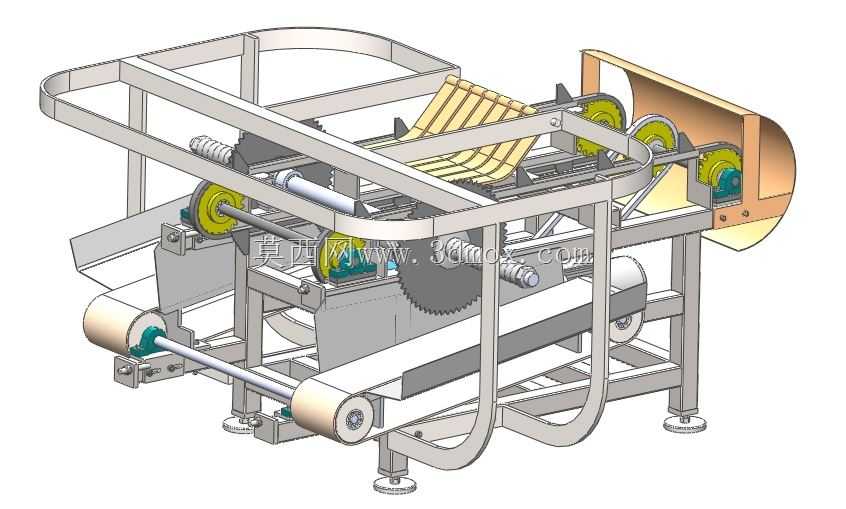

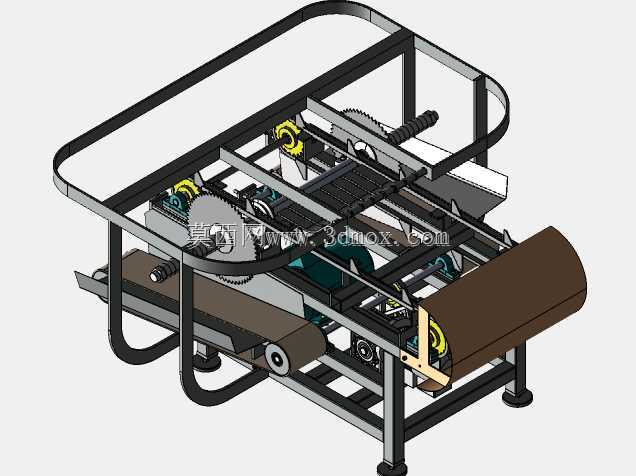

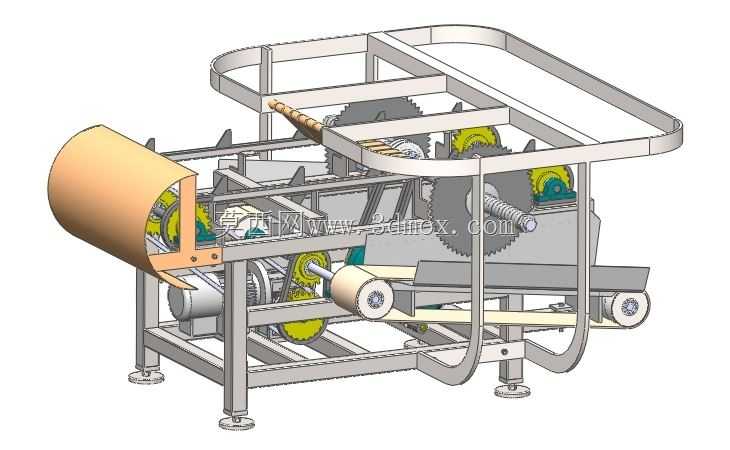

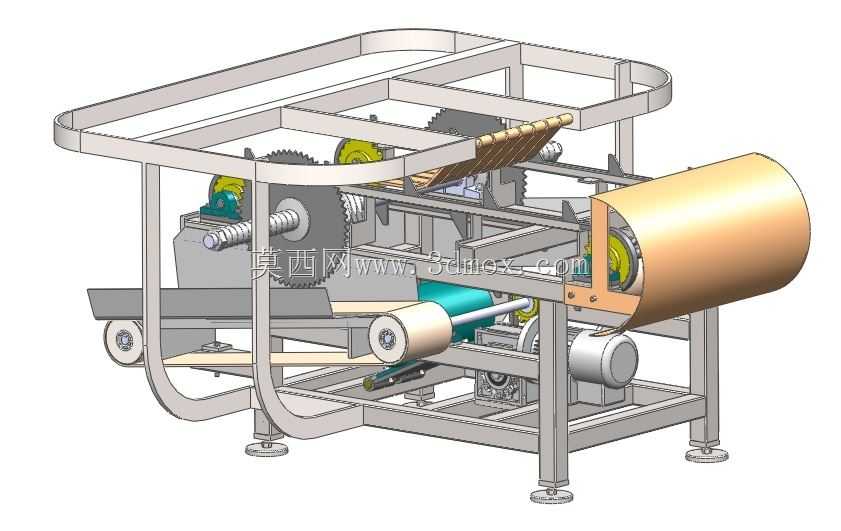

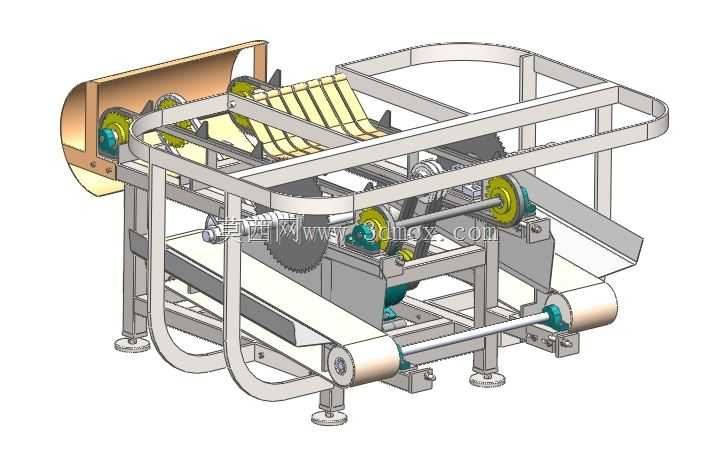

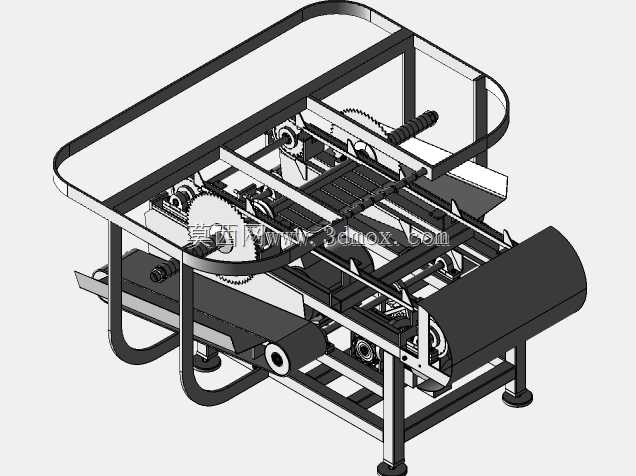

这款双锯片长切设备主要面向型材、条状工件的连续定长裁切作业场景，在建材加工、小件五金裁切、竹木型材加工的产线中，可直接对接前段出料输送环节，完成工件的在线定长切断，无需额外转序搬运，能有效减少长料裁切过程中的人工对位工作量。设备整体采用框架式方管焊接机架作为承载主体，底部配置可调脚杯支撑，安装时可根据车间地面平整度调整支撑高度，保证机架水平度，避免锯切过程中因机架倾斜导致锯片受力不均、切面倾斜的问题。设备的裁切执行端采用两组平行布置的圆锯片结构，锯片传动端配套独立的齿轮传动组，动力输入后通过同步带轮将动力分配至两个锯片轴，保证两组锯片转速一致，裁切过程中工件两侧受力均衡，不会出现单侧挤压导致的工件变形、毛刺过大问题。进料端配置多组平行排列的导向条，可根据待裁切工件的宽度调整导向条间距，对进入裁切工位的工件进行侧向限位，避免工件输送过程中偏移导致裁切尺寸超差。输送机构采用平皮带输送结构，皮带两端配置张紧调节辊，可根据皮带使用后的松弛程度调整张紧量，保证输送过程中皮带不打滑、工件进给速度稳定。设备的切割行程可在820mm至1200mm区间内调整，调整时通过改变锯片组件的轴向限位位置即可完成裁切长度的设定，适配不同长度规格工件的裁切需求，无需更换额外工装。锯片外侧配置半封闭防护罩，可阻挡裁切过程中产生的碎屑飞溅，同时避免操作人员误触高速运转的锯片，满足设备作业的安全防护要求。设备的传动组件全部布置在机架侧方的护罩内部，可减少车间粉尘、碎屑落入传动啮合部位，降低传动件的磨损速率，延长设备维护周期。从建模细节来看，所有转动副位置都预留了轴承安装位，轴类零件配合位置标注了合理的公差配合区间，装配时可保证转动件的同轴度要求，减少运转过程中的振动与异响。输送辊与机架的连接位置采用可调式安装座，可补偿加工过程中的安装误差，保证皮带输送面的平面度，避免工件输送过程中出现卡滞、跑偏问题。
