大直径圆形框架自动加固焊接设备

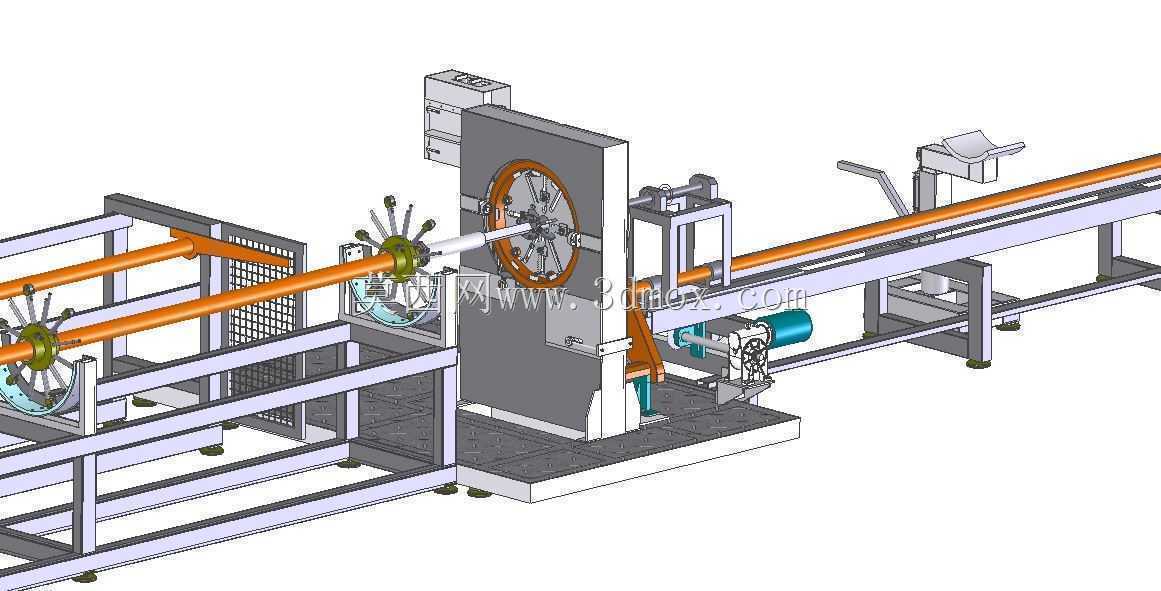

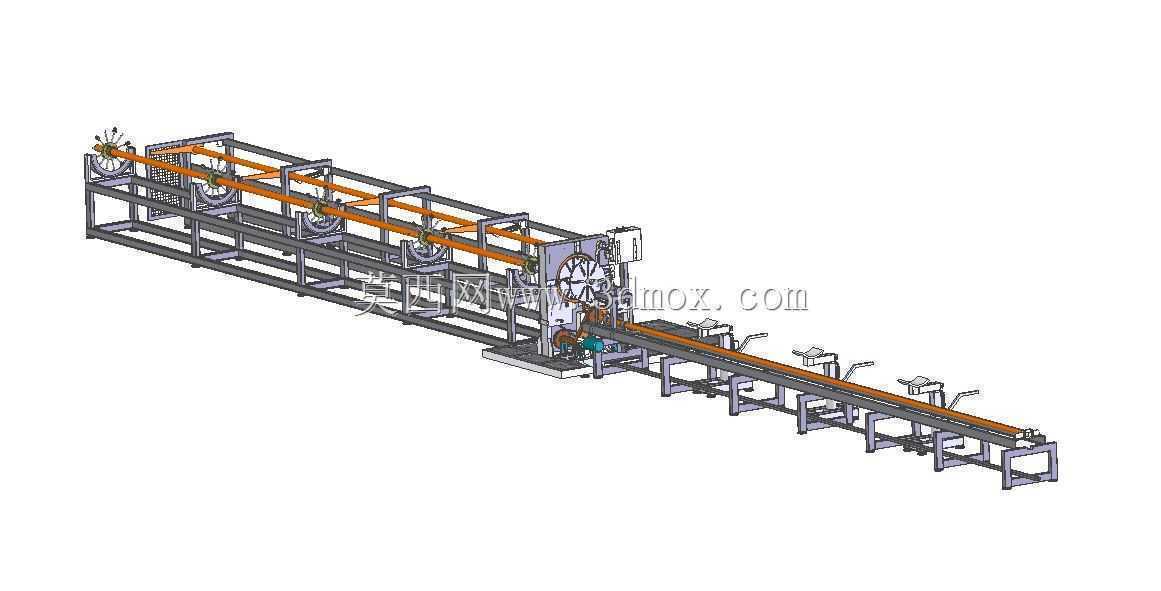

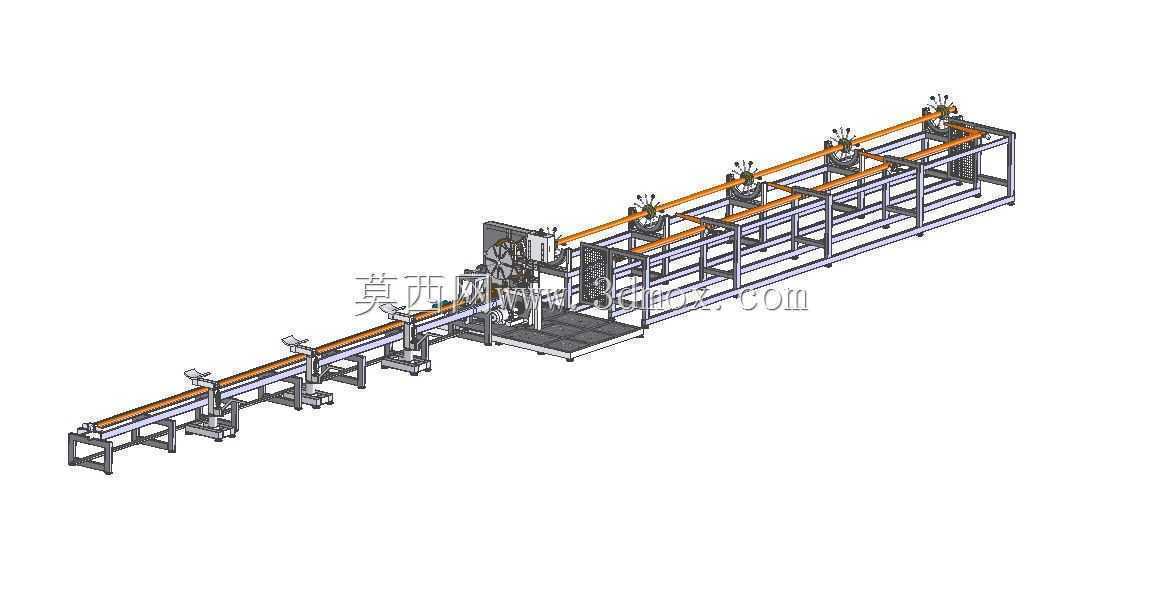

　　在市政管网施工、大型通风管道预制、塔筒类构件生产的现场，经常会遇到大直径圆形筒节、框架环向加固的加工需求，这类工件直径跨度大，传统人工焊接加固圈的方式，不仅需要工人反复调整工件位置找正，焊接过程中还容易出现环缝偏移、加固圈变形的问题，加工效率和成型质量很难匹配批量生产的节奏。这款设备就是针对直径180mm到500mm区间的圆形框架类工件的环向加固焊接工序开发的专用加工装备，从结构布局上就完全适配长条形圆形工件的连续加工需求。设备整体采用卧式长床身布局，进料端设置了可调式V型支撑辊组，支撑辊的间距可以根据工件的实际直径快速调整，保证不同管径的工件送入时，中心轴线始终和设备的回转驱动机构保持同轴，避免焊接过程中工件出现偏心晃动。

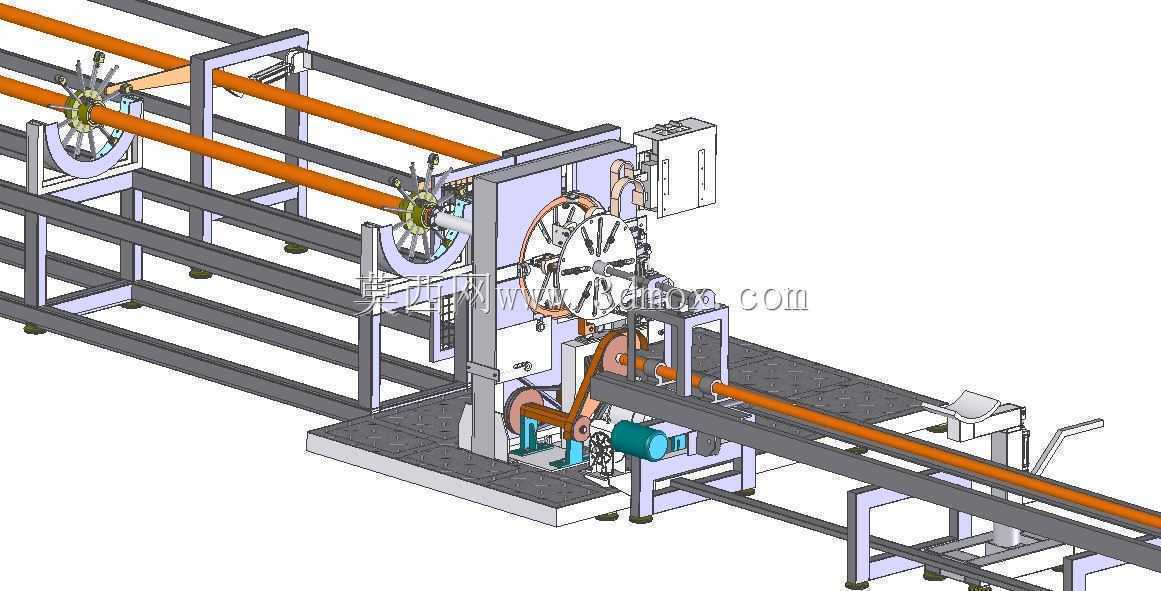

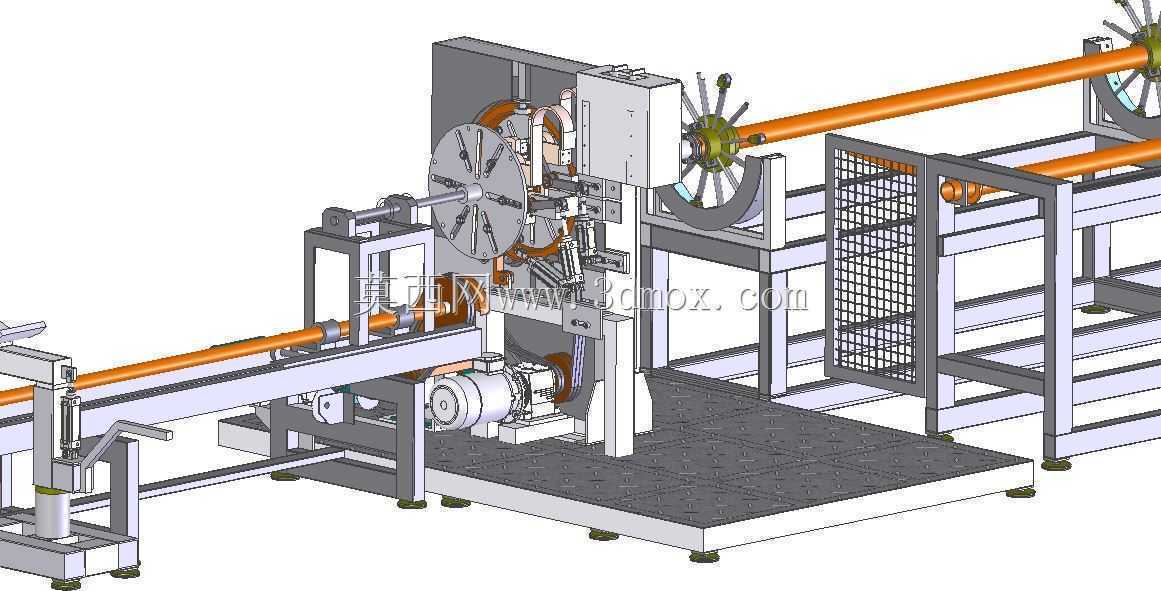

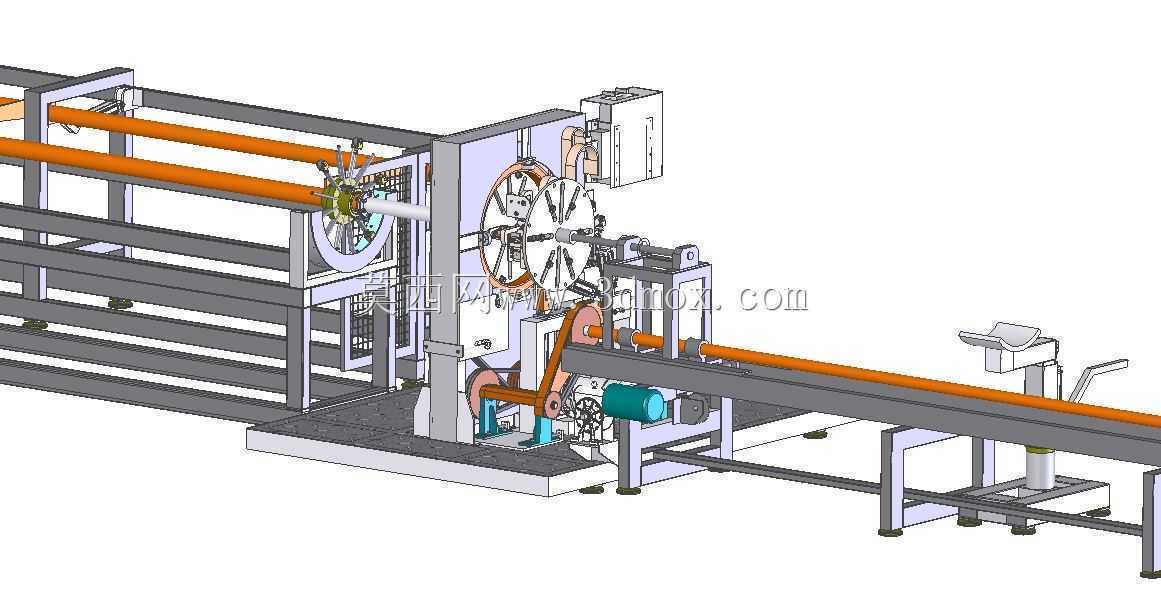

　　床身中段是核心的焊接执行单元，集成了双工位焊枪调节机构、工件回转驱动轮以及压紧定位组件，其中回转驱动轮采用包胶防滑材质，接触工件表面时不会划伤管材外壁，驱动轮的转速可以根据焊接工艺要求无级调节，匹配不同壁厚、不同材质工件的焊接线速度需求。焊枪调节机构具备X/Y/Z三个方向的手动微调功能，同时带有角度偏转调节座，操作人员可以根据加固圈的焊缝形式，调整焊枪的伸出长度、倾斜角度以及和工件表面的距离，保证焊枪始终处于最优的施焊位置，针对角接、搭接等不同的焊缝形式都能适配。设备的出料端同样设置了多组辅助支撑托架，托架上带有可转动的托轮，长尺寸工件穿过焊接工位后，托轮可以承托工件的悬空段，避免工件因为自重产生挠度变形，影响焊接精度。考虑到车间加工的安全防护需求，焊接工位的侧方设置了网格防护栏，能够阻挡焊接过程中产生的飞溅碎屑，避免无关人员误入焊接作业区域。设备的控制电箱集成安装在焊接单元的上方支架上，所有操作按钮、参数调节旋钮都集中布置在电箱面板上，操作人员站在设备侧方就可以完成所有参数调整和启停操作，不需要来回走动。在设计这款设备的三维结构时，首先做的是工件加工范围的边界校核，针对最小180mm、最大500mm的直径跨度，计算了支撑辊组的调节行程、回转驱动轮的抬升范围以及焊枪的移动距离，保证所有调节机构的行程都能覆盖两端极限尺寸的工件加工需求，不会出现极限位置干涉的问题。床身主体采用型钢焊接框架结构，焊接后经过时效处理消除内应力，

　　再进行整体机加工保证各个安装面的平面度和同轴度，避免设备长期使用后出现结构变形。回转驱动机构的动力输出端设置了减速组件，保证输出扭矩足够带动大直径、大壁厚的工件平稳转动，不会出现转速忽快忽慢、卡顿的问题，保证环缝焊接的连续性。压紧定位组件采用气动压紧形式，工件到位后压轮自动下压贴合工件表面，和下方的驱动轮形成三点夹持结构，保证工件转动时不会出现轴向窜动，焊接过程中焊缝位置始终对准焊枪端头。设备的安装边界充分考虑了车间常规的工位布局需求，整体宽度控制在1.8米以内，长度方向可以根据加工工件的最大长度搭配不同数量的辅助支撑托架，不需要额外开挖地坑，设备调平后通过膨胀螺栓固定在硬化地面上就可以投入使用，对车间的基础条件要求较低。

　　在实际生产应用中，这款设备可以替代传统的人工转动工件、手动施焊的加工模式，只需要一名操作人员完成上下料和参数调整，就可以完成圆形框架环向加固圈的连续焊接作业，焊接成型的环缝均匀一致，加固圈和筒体的贴合度高，加工后的工件圆度误差可以控制在工艺要求范围内，相比人工作业的加工效率提升明显，同时也降低了工人的劳动强度，减少了焊接弧光、飞溅对操作人员的职业伤害。针对不同材质的加工需求，比如碳钢、不锈钢材质的圆形框架，只需要匹配对应材质的焊丝、调整对应的焊接电流和回转速度参数，就可以完成加工，设备本身的结构不需要做大幅改动，适配性较强。在三维建模过程中，所有的运动部件都做了干涉检查，比如焊枪调节到极限位置时不会和工件、防护栏产生碰撞，支撑辊调整到最大、最小开度时不会和床身结构产生干涉，各个气动、电气元件的安装位置都预留了足够的维护操作空间，后期设备保养、易损件更换时不需要拆解过多的结构件，维护便利性较好。
