木工加工用11轴多片锯设备结构

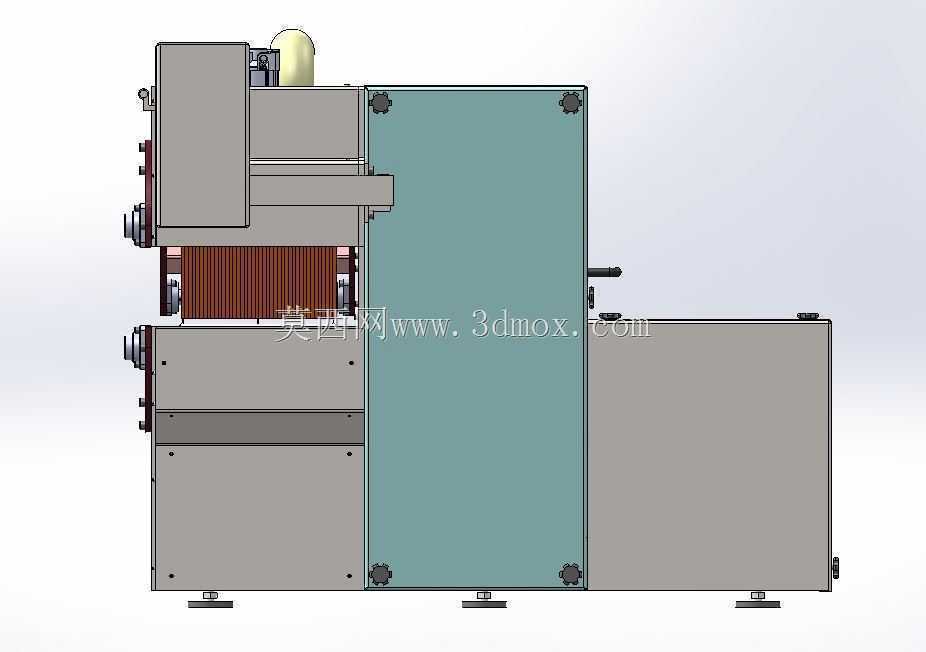

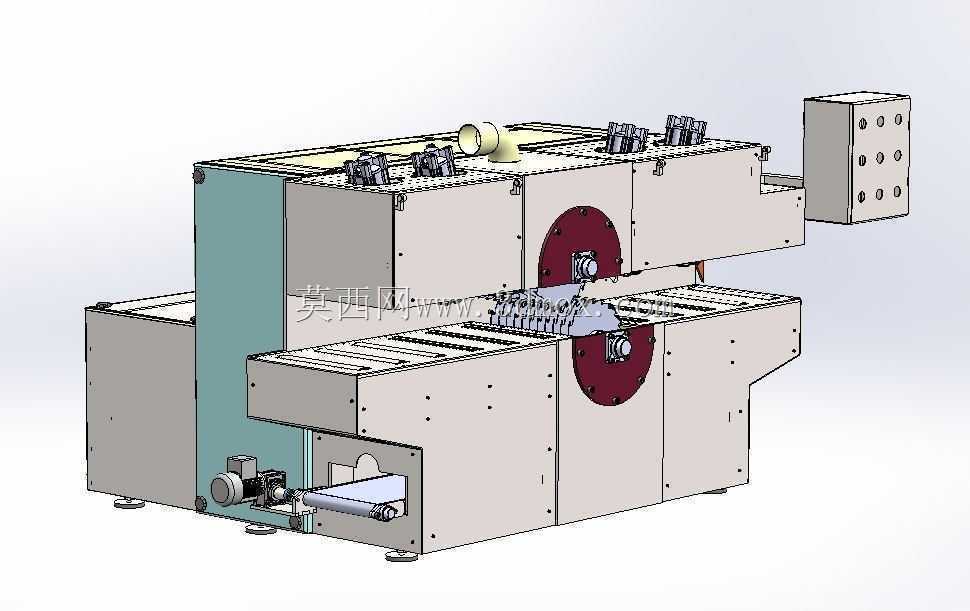

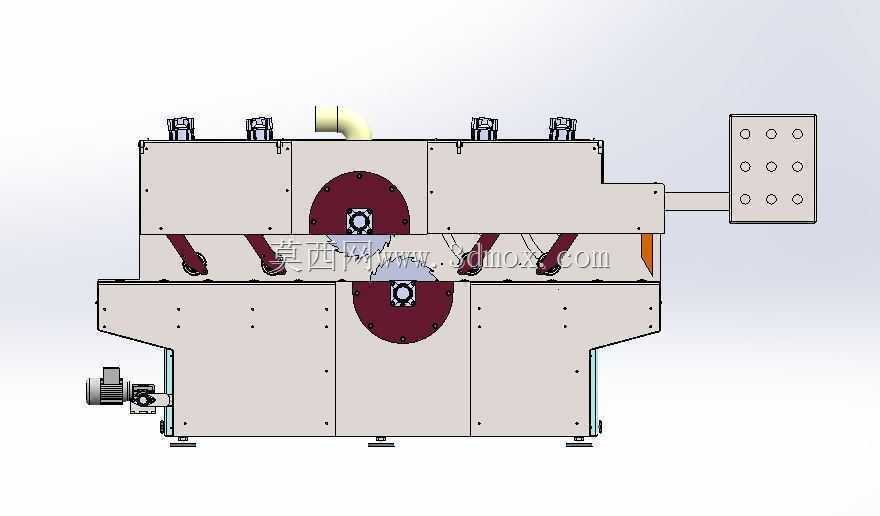

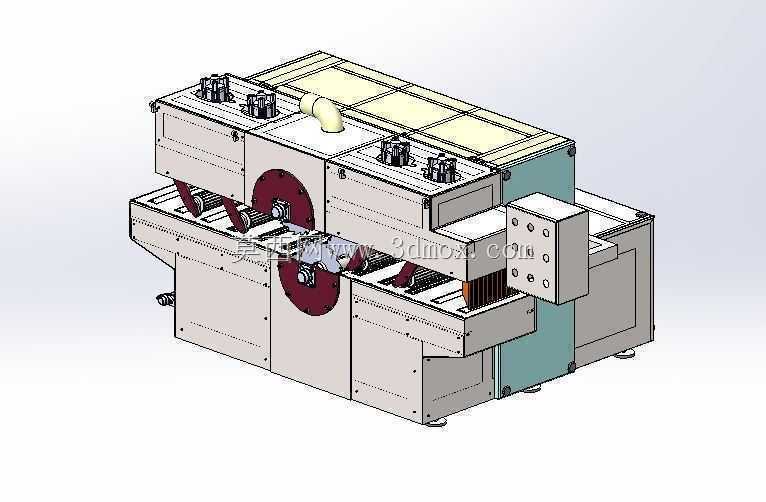

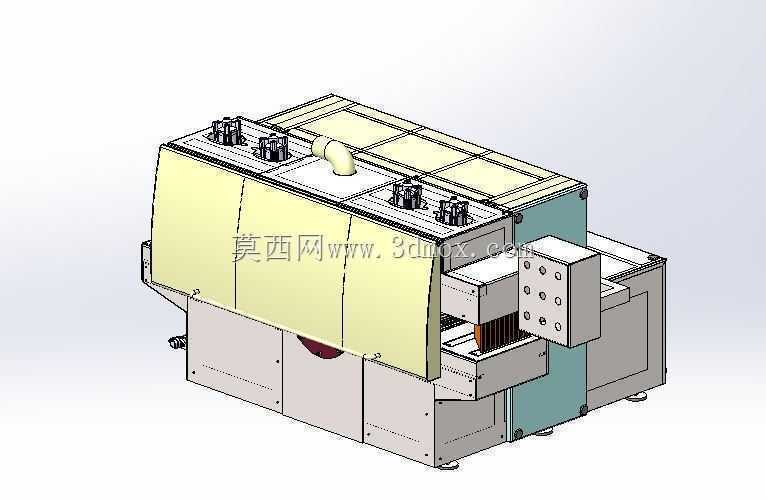

　　这款多片锯主要面向实木加工、人造板预处理的生产场景，在家具制造、木构件预制、实木地板基材加工的产线中，承担整料定宽分切的核心工序，区别于单片推台锯单次单缝的锯切逻辑，该设备可一次进给完成多道平行锯切，将方料、原木段直接分切成规格一致的板条或木方，大幅减少重复上料、对位的辅助工时，适配批量连续化的木料加工需求。从结构布局来看，设备采用上下双仓式的机架设计，下部为锯切执行与进料输送腔体，上部布置传动组件与防护盖板，进料端设置可调式靠栅与压料机构，可根据待加工木料的厚度、宽度调整压辊的压紧行程与靠栅定位基准，避免木料进给过程中出现蹿动、偏斜，保证锯切尺寸的一致性。锯切主轴组件采用多锯片间隔套装的结构，锯片间距可通过隔套进行精准调整，

　　适配不同宽度规格的成品料加工需求，主轴两端配置带密封结构的轴承座，可阻隔木屑粉尘进入轴承滚道，延长核心转动部件的维护周期，锯切仓侧面设置快开式检修门，方便操作人员更换锯片、清理仓内积屑，无需拆解上部机架结构。设备的出料端设置导向托料架，可承接分切完成的板条，避免出料端木料下垂导致的崩边、卡料问题，机架底部设置可调式支撑脚，可根据车间地面的平整度调整设备水平度，抵消地面不平带来的机身振动，保证锯切过程的稳定性。从安装边界来看，设备整体采用一体式机架设计，无需现场拼接分体结构，安装时仅需预留进料端上料操作空间、出料端接料空间以及侧面检修门的开启空间即可，机身的电气控制箱集成在设备侧部，操作面板朝向进料操作位，

　　操作人员在上料位置即可完成进给速度调整、主轴启停、紧急停机的操作，无需往返设备两侧。设计过程中针对木屑收集的需求，在上部仓体设置了集中除尘接口，可外接车间中央除尘系统，将锯切过程中产生的木屑从锯切仓内直接抽走，避免木屑在仓内堆积缠绕锯片、影响传动部件运行，同时降低作业区域的粉尘浓度。压料机构采用弹性压合结构，可适配一定厚度公差范围内的木料进给，避免因木料厚度不均出现压料过紧卡料、压料过松蹿动的问题，进给输送采用履带式结构，表面设置防滑纹路，与木料的接触摩擦力更大，相比辊式进给的方式，对不规则木料的输送适应性更强，可减少进料打滑导致的锯切面波纹、尺寸偏差问题。设备的传动系统采用分仓布置，电机与传动带轮设置在上部独立腔体内，

　　与下部锯切仓的木屑区域完全隔离，避免木屑进入传动部件导致的带轮磨损、皮带打滑问题，传动皮带设置张紧调节机构，日常维护时可快速调整皮带张紧度，无需拆解大量防护结构。针对锯切过程中的安全防护，锯切仓的所有开口位置均设置防护挡板，进料端的压料组件可遮挡锯片入口区域，避免操作人员误触高速运转的锯片，设备的紧急停止按钮采用大尺寸红色蘑菇头设计，分布在操作面板与设备两端位置，出现异常情况时可快速触发停机。在实际生产适配中，该设备可对接前端的原木剖方设备、后端的板材砂光、定长截断设备，组成连续化的木料加工产线，相比传统的多台单片锯组合的加工方式，占地面积更小，操作人员配置更少，单位时间内的木料处理量更高，同时锯切精度更稳定，可减少后续工序的加工余量，提升木料的整体利用率。
