30厘米双面刻度比例参考直尺

　　在机械结构设计、三维建模装配、产品逆向测绘的日常工作中，比例参考件是校验装配空间、核对模型尺寸比例、确认视觉尺度感的核心辅助工具，这款30厘米长度的双面刻度直尺，正是针对三维建模场景下的比例参照需求开发的专用参考模型。不同于实物量具侧重实际测量精度的设计逻辑，该模型的核心定位是三维环境内的尺度标定参照物，因此在设计阶段优先考虑了不同软件环境下的显示一致性，所有刻度标识均采用实体雕刻特征构建，而非依赖软件贴图或纹理映射实现，避免了不同建模软件、渲染引擎中贴图坐标偏移、纹理丢失导致的刻度显示异常问题，确保在各类三维设计软件中打开模型时，刻度数值、刻度线位置都能准确呈现。

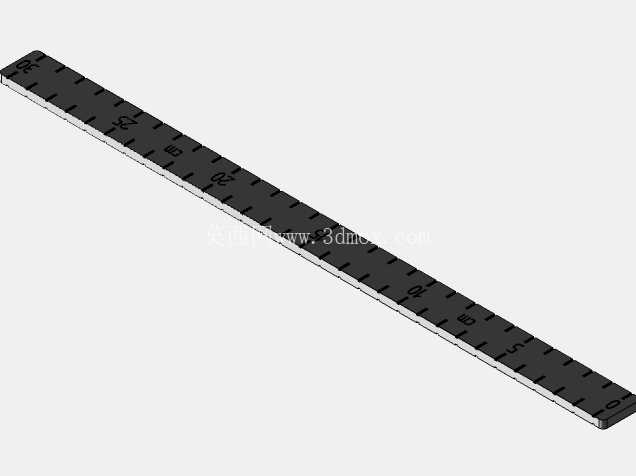

　　模型整体长度严格按照30厘米的实际尺寸构建，刻度步长设置为1厘米，直尺正反两侧都标注了清晰的厘米刻度与单位标识，使用者无需旋转模型即可从不同观察角度快速读取刻度数值，在装配体环境中调入该模型，可快速核对周边零部件的实际尺寸比例，避免出现建模过程中常见的尺度失真问题——比如部分新手建模时容易出现的螺栓尺寸过大、机架型材壁厚与实际规格不符、操作空间预留不足等问题，通过与该标准长度参考尺的同屏对比，就能在建模早期快速发现尺度偏差，减少后续反复调整尺寸的工作量。从结构设计细节来看，该直尺模型还原了常用钢直尺的典型截面形态，尺身边缘做了符合实际产品的微小倒角处理，没有尖锐的直角棱边，刻度线的长度按照常规量具的标识规则做了区分：整厘米位置的刻度线长度最长，半厘米位置的刻度线长度次之，毫米级刻度线长度最短，即使在非正交的透视视角下，也能通过刻度线的长度快速判断刻度位置，不会因为视角倾斜导致刻度读数误判。

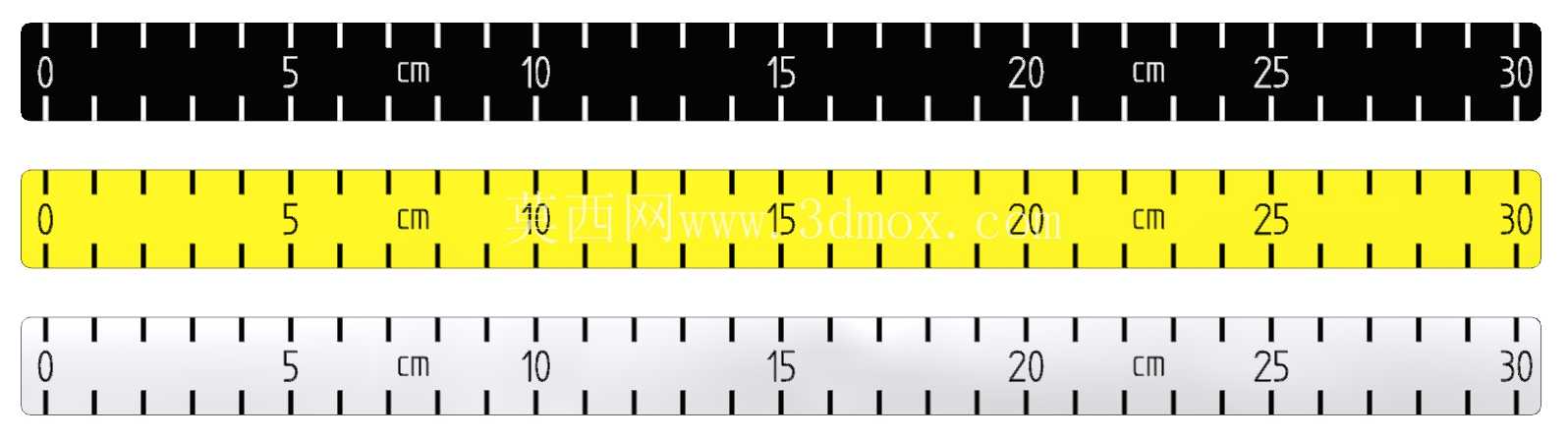

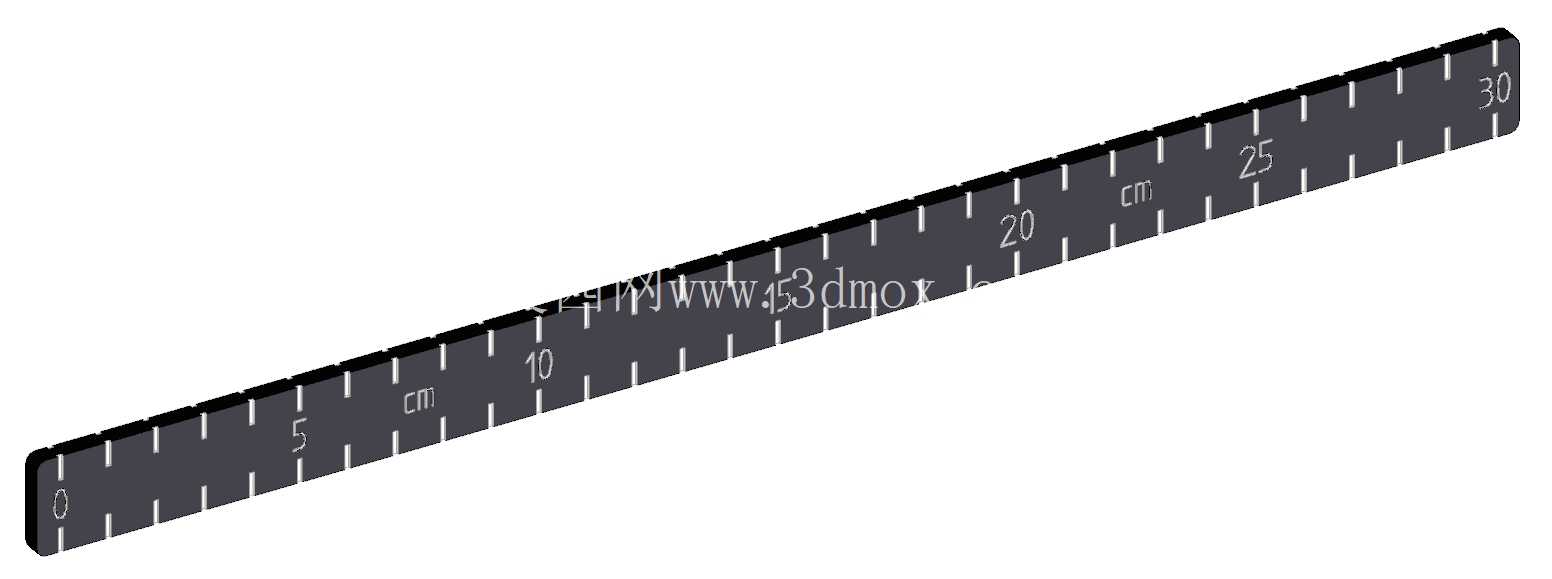

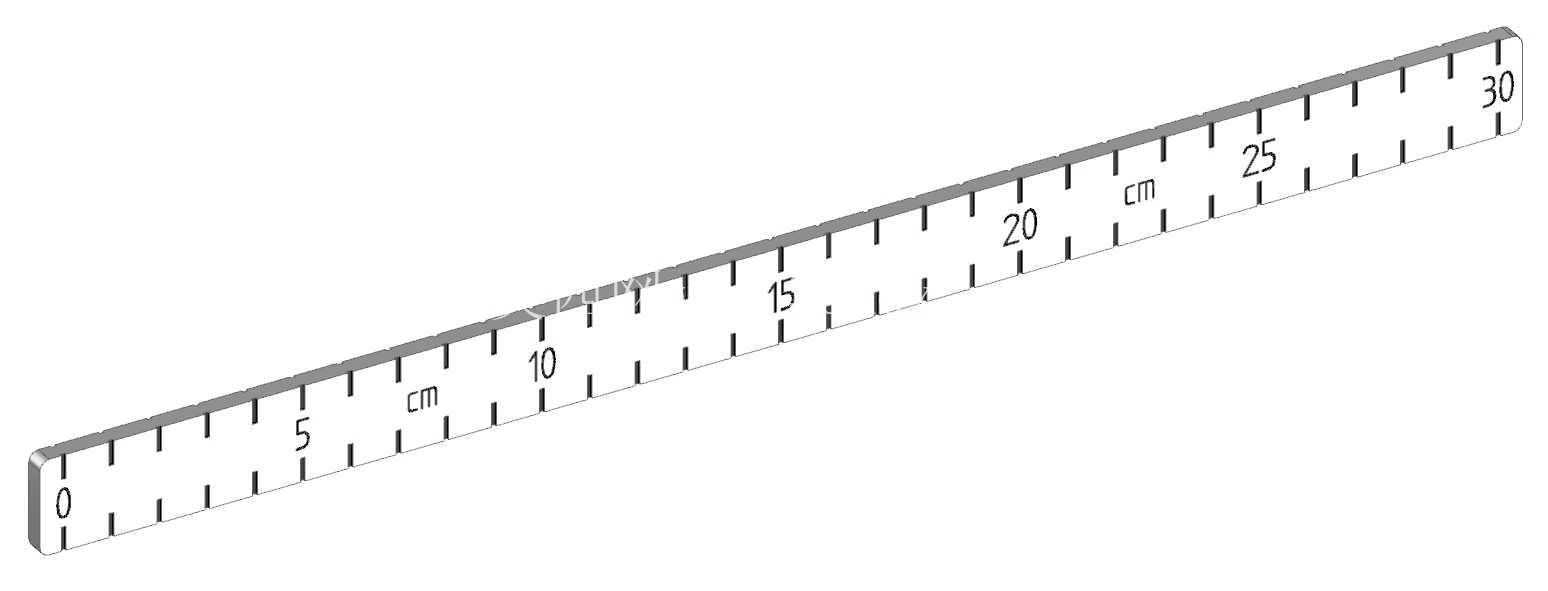

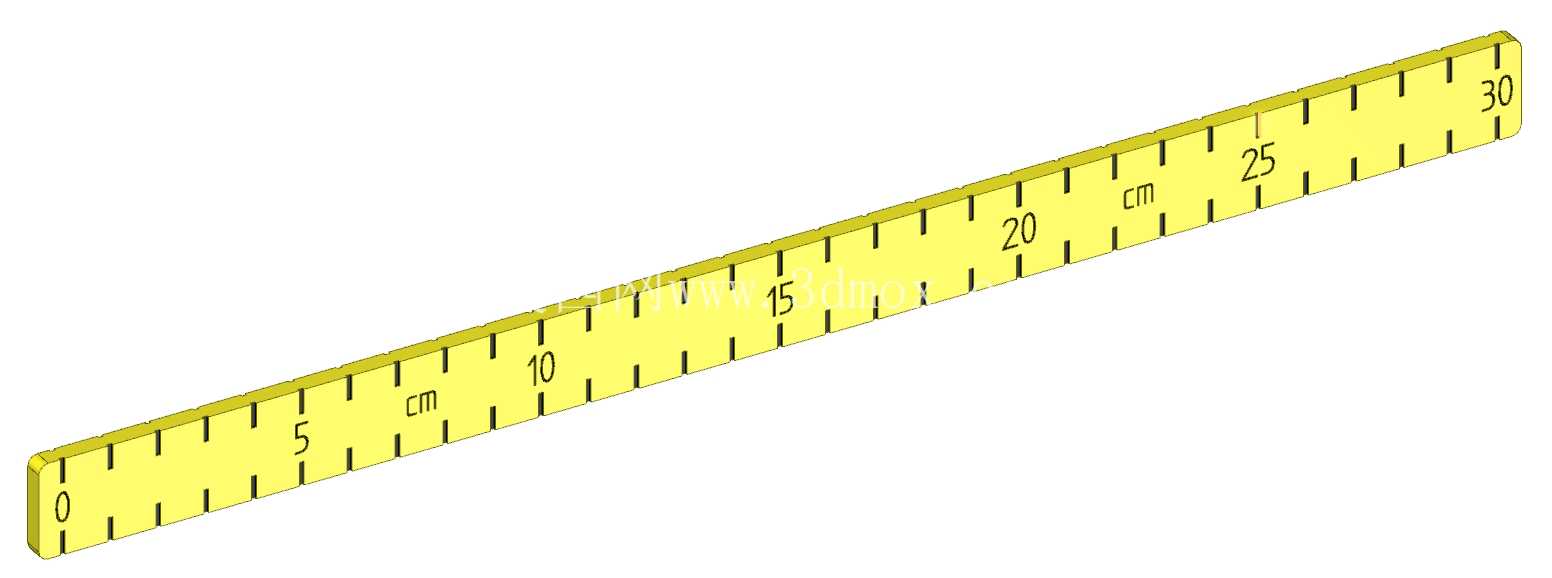

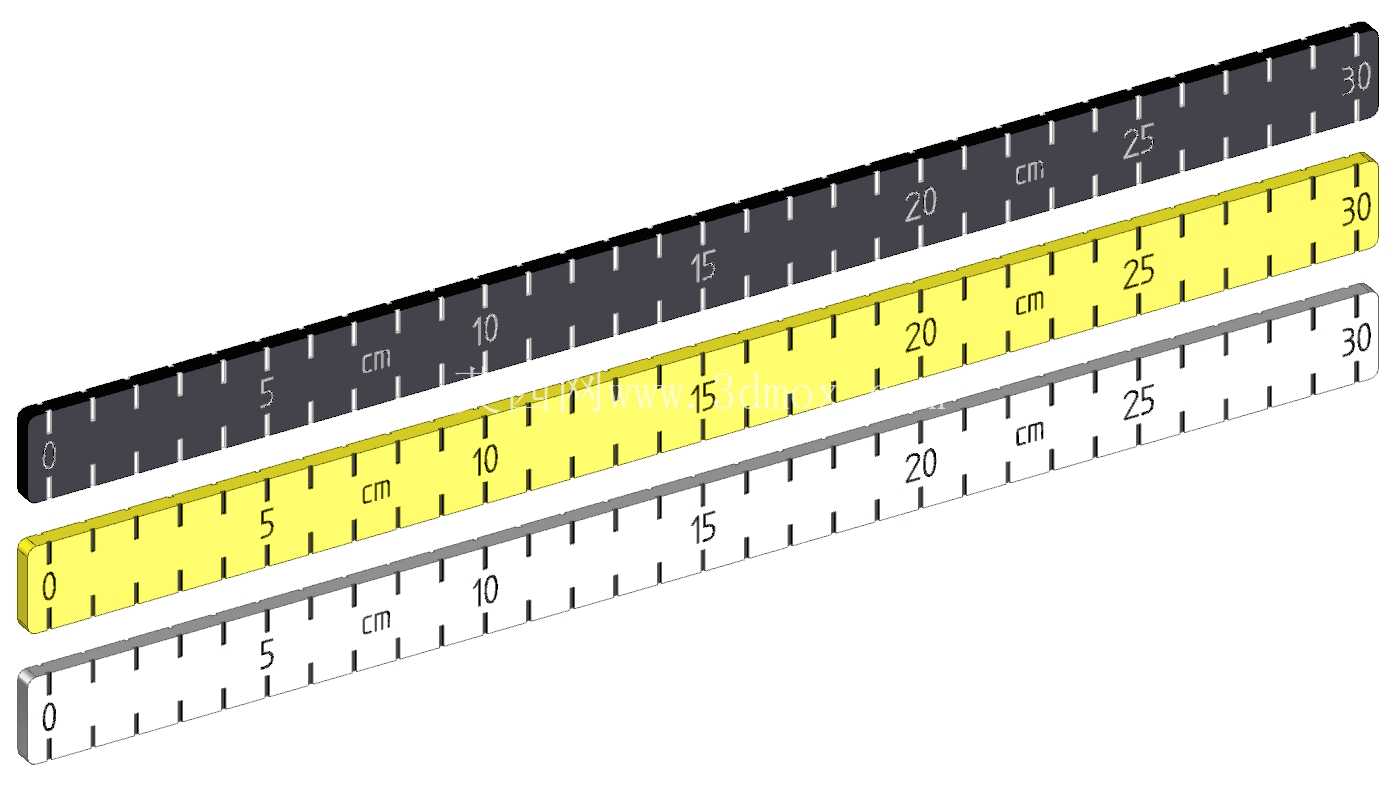

　　在实际工程应用场景中，这类比例参考尺的使用场景覆盖了三维建模的全流程：在产品方案设计阶段，将参考尺与初步构思的产品结构同比例摆放，可快速评估产品的实际尺寸是否符合人机工程要求，比如手持设备的握持宽度、操作面板的按键间距、设备检修门的开启空间是否满足操作需求；在装配校验环节，调入参考尺可快速核对零部件之间的安装间隙是否满足设计要求，确认传动部件的运动行程范围内是否存在干涉风险；在渲染出图环节，将参考尺放置在产品模型旁作为尺度参照，能让看图者快速理解产品的实际大小，避免因为渲染视角的透视效果导致的尺寸误判，尤其是在对外展示非标准设备、定制化工装的设计方案时，加入统一的尺度参考件，能大幅降低甲乙双方对产品尺寸的沟通成本。该模型提供了三种不同外观配色的版本，分别对应不同的使用场景：深色尺身版本适合在浅色背景的建模环境中使用，刻度对比度高，观察时不易产生视觉疲劳；黄色尺身版本辨识度高，适合在复杂装配体环境中快速定位参考尺的位置，避免被周边密集的零部件模型遮挡；白色尺身版本接近日常使用的塑料直尺形态，适合用于教学演示、科普类三维内容制作场景。三种版本的尺寸参数、刻度位置完全一致，可根据实际的使用环境灵活选用。

　　不同于实物量具需要考虑材料耐磨性、刻度印刷附着力、尺身直线度公差等生产制造要求，作为三维参考件的直尺模型在设计时重点优化了模型的显示性能，在保证刻度特征清晰完整的前提下，尽可能简化了非关键位置的几何特征，避免过多的细碎面占用过多的显卡资源，即使在包含上百个零部件的大型装配体中调入该参考尺，也不会造成明显的操作卡顿，不会影响整体装配体的操作流畅度。在建模思路上，该模型采用参数化建模方式构建，所有刻度位置均通过线性阵列特征生成，刻度数值通过关联参数自动映射，若后续需要制作其他长度规格的参考尺，只需修改整体长度参数、阵列步长参数即可快速生成对应规格的模型，无需逐个调整每个刻度的位置与数值，具备较好的参数可扩展性。尺身的厚度、宽度参数均参考常用钢直尺的实际尺寸设置，调入装配环境后不会出现比例失真，也不会因为尺身厚度过大遮挡周边的零部件特征，兼顾了尺度参照的准确性和装配环境下的易用性。对于经常需要进行非标设备设计、产品逆向建模、3D打印模型校验的工程人员来说，这类标准化的比例参考件是建模环境中必不可少的辅助工具，相较于每次建模时临时绘制参考立方体、输入参考尺寸的方式，直接调用成熟的刻度参考尺模型，既能节省重复建模的时间，也能避免临时绘制参考件时出现的尺寸错误，让尺度校验工作更加高效准确。
