透明结构展示双作用标准气缸三维数模

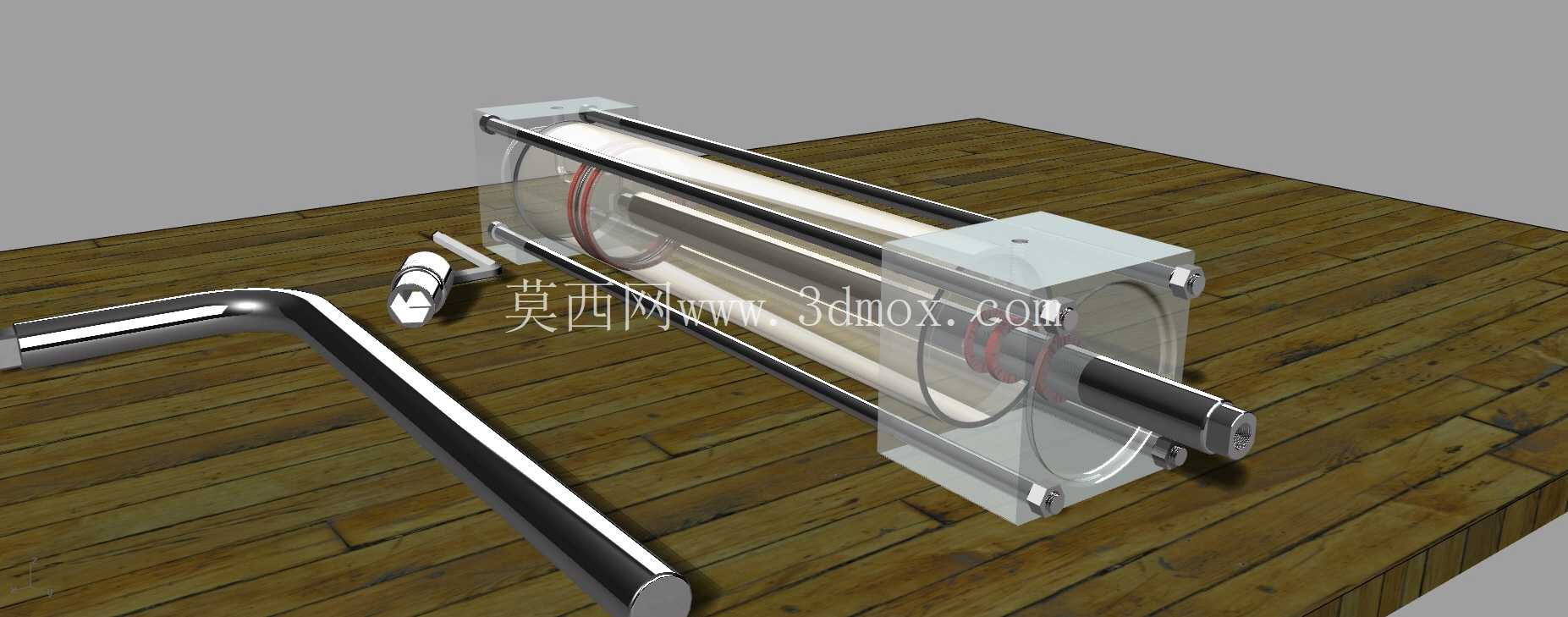

这款气缸的三维数模采用半透明壳体的展示形式，能直观呈现内部活塞、活塞杆、密封件、导向套的装配关系，对于刚接触气动系统设计的工程师来说，能快速理清气缸内部的动力传递路径，不用反复拆解实体样件就能确认各部件的配合间隙。在实际工业场景里，这类标准气缸的应用覆盖极广，从自动化生产线的工件推料、夹具夹紧，到包装设备的封合动作、输送线的挡料限位，甚至小型专用设备的往复直线动作驱动，都能见到同结构产品的身影，是气动系统里最基础也最核心的执行元件。

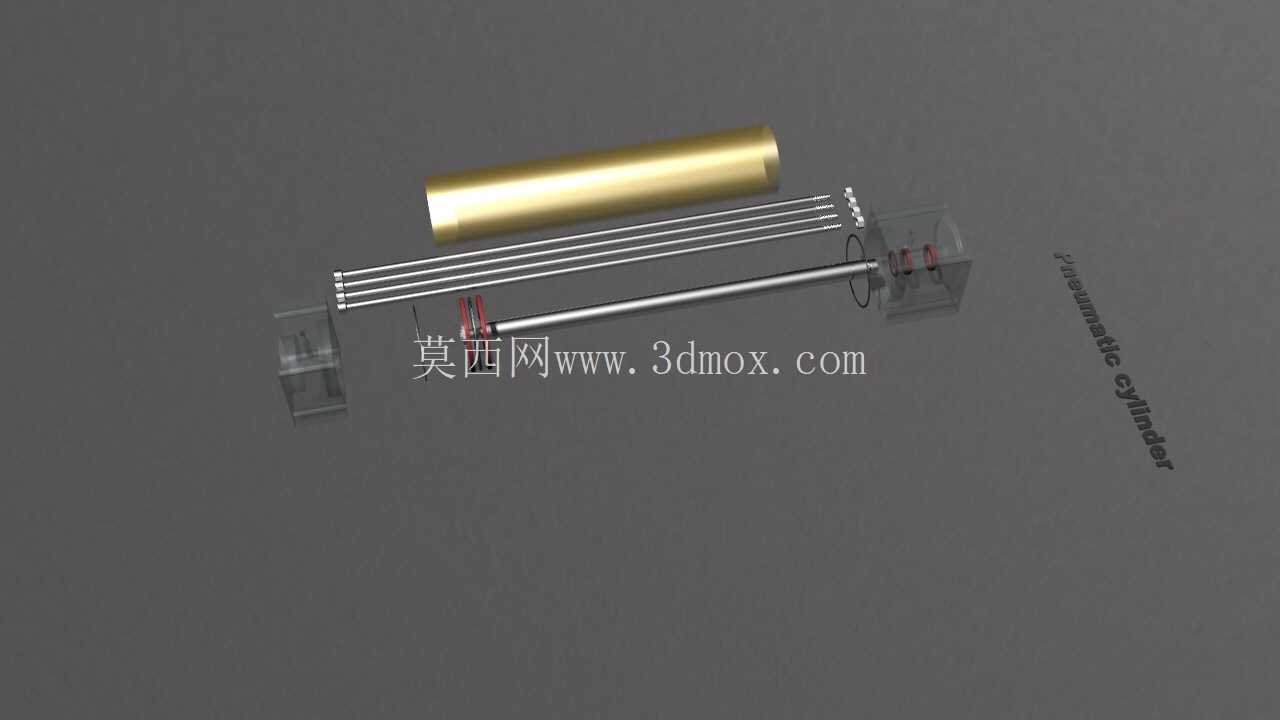

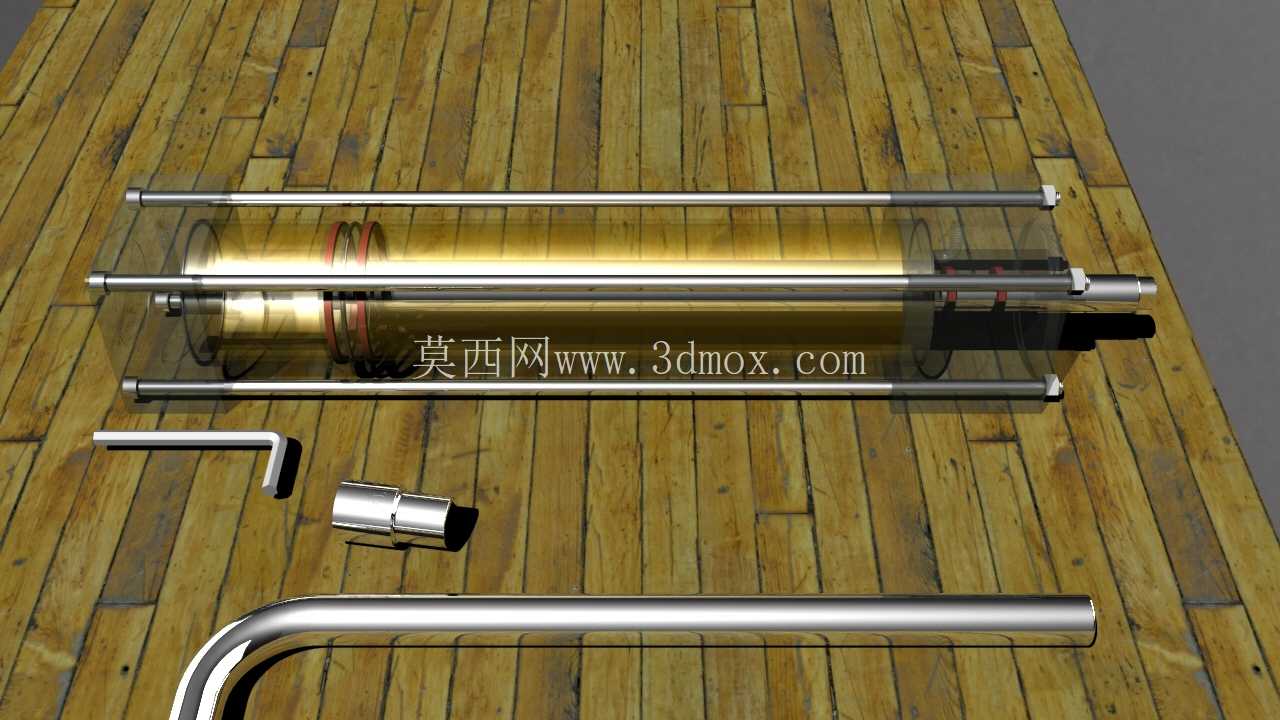

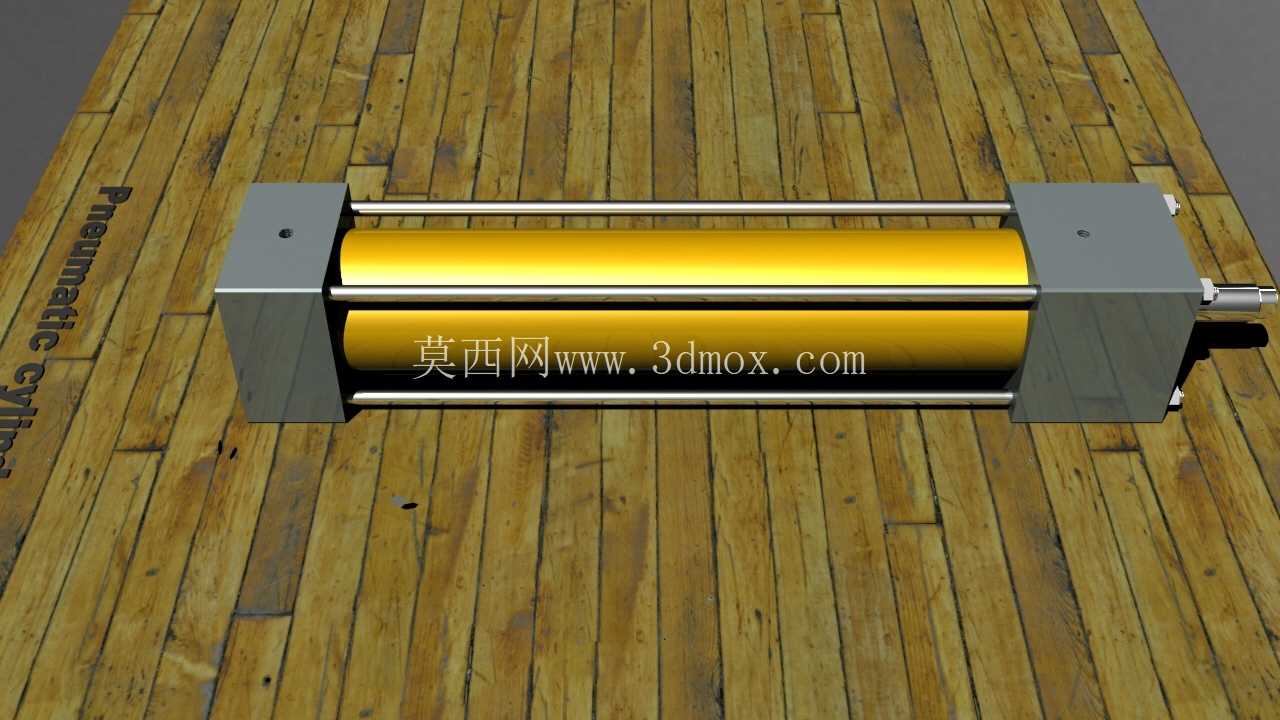

从设计思路来看，这款模型还原了拉杆式标准气缸的典型结构，两端端盖通过四根平行拉杆完成锁紧固定，相比铆接式缸体，拉杆结构的拆解维护更方便，密封件磨损后只需松开拉杆就能更换内部密封圈，不用整体报废缸体，能大幅降低设备后期的维护成本。缸筒部分做了透明化处理，能清晰看到活塞上的双向密封结构，进气时压缩空气作用在活塞端面，推动活塞杆伸出或缩回，两端的缓冲密封圈能在活塞运行到行程末端时形成气垫，避免活塞刚性撞击端盖，降低运行噪音的同时也能延长气缸的使用寿命。

安装边界方面，这款气缸的前端盖和后端盖都预留了标准安装孔位，既可以采用法兰式安装固定在设备面板上，也能搭配脚架做卧式安装，还可以通过尾部的铰接孔实现摆动式安装，适配不同设备的安装空间需求。活塞杆端部做了标准外螺纹设计，能直接连接浮动接头、鱼眼接头或者推料板，不用额外做转接加工，能缩短设备的装配周期。从尺寸设计来看，缸径、行程的参数匹配常规气动系统的0.4-0.8MPa工作压力范围，输出推力能满足大部分轻工自动化设备的动作需求，导向套部分的长度设计充分考虑了活塞杆的径向受力，避免活塞杆伸出过长时出现下垂、卡滞的问题，密封沟槽的尺寸完全符合气动密封件的标准尺寸规范，替换密封件时直接采购标准件即可，不用定制特殊规格的密封配件。

在实际选型参考中，这类三维模型能帮助工程师在设计阶段提前确认气缸的安装空间是否干涉，活塞杆伸出后的活动范围是否和周边工件、夹具产生碰撞，还能模拟气管接头的安装位置，预留足够的气管布线空间，避免后期装配时才发现空间不足需要重新改结构。模型还原的内部结构也能帮助工程师理解气缸的工作原理，在设计气动回路时更合理地配置调速阀、电磁阀的参数，匹配气缸的运行速度需求，比如在需要平稳运行的场合，就能根据活塞的受力面积计算合适的供气压力和排气调速阀开度，避免气缸运行出现爬行、冲击的问题。
