多规格直柄麻花钻组配套收纳座结构

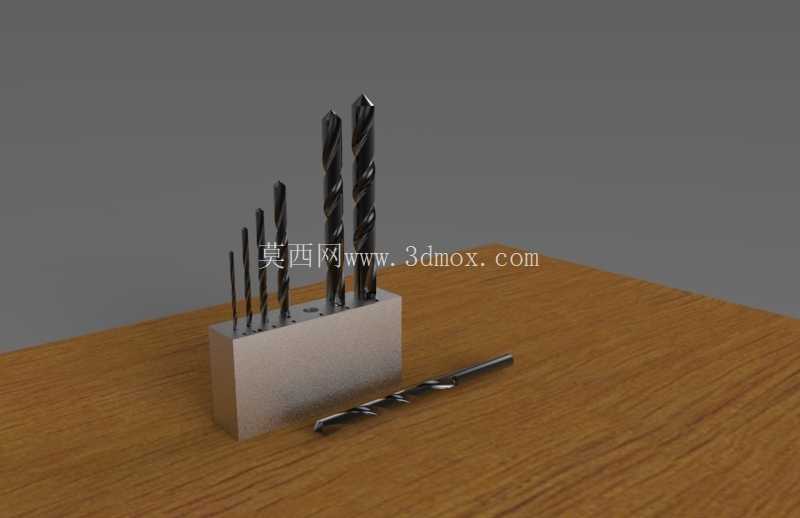

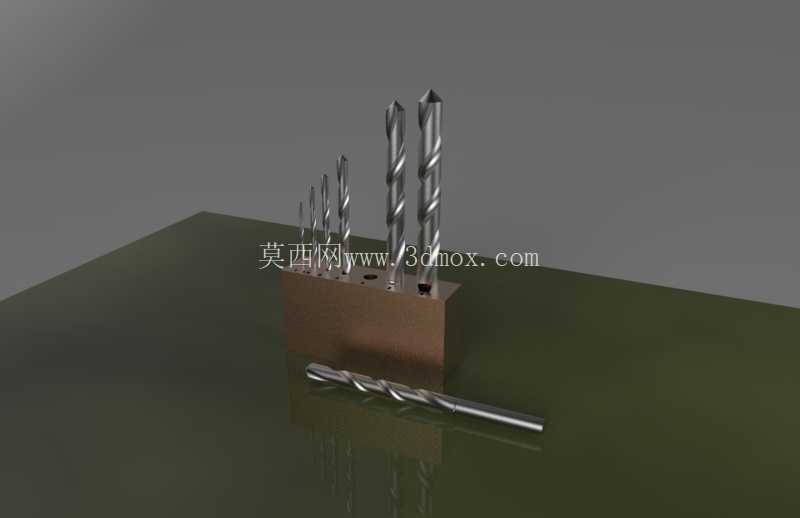

这套钻具组覆盖1mm到6mm的常用小直径钻孔规格，是车间日常维修、小件加工场景里出镜率极高的消耗类工装，不管是铝合金薄板开孔、塑料件定位钻削、木质构件预钻孔，还是线路板安装、小型钣金件的初孔加工，都能匹配对应的直径规格，不用频繁翻找零散钻头。从结构设计来看，配套的收纳座采用阶梯式排布逻辑，不同直径的钻头按尺寸从小到大依次排列，每支钻头对应独立的插孔，插孔内径与对应钻头的直柄外径做小间隙配合，既不会因为间隙过大导致钻头倾斜歪倒，也不会因为配合过紧造成取放卡顿，日常取用时能快速识别所需规格，避免错拿直径不符的钻头造成工件报废。

从钻具本身的功能特性来说，这个直径区间的直柄麻花钻，主要适配台钻、手持电钻、小型钻铣床的装夹范围，直柄结构的装夹同轴度表现稳定，不需要配套过渡套就能直接装夹在通用钻夹头里，换型效率比锥柄钻头高很多。钻尖部分采用标准118度顶角设计，针对常见的低碳钢、有色金属、非金属材料都有不错的切入性能，横刃修磨的预留空间也足够，后期刃磨时不需要改动原有钻体结构就能恢复切削性能。螺旋槽的导程设计匹配小直径钻削的排屑需求，钻削深度不超过5倍直径的情况下，切屑能顺着螺旋槽顺利排出，不会因为排屑不畅卡滞在孔内造成钻头折断。

收纳座的外形尺寸做了紧凑化设计，整体宽度不超过150mm，深度控制在80mm以内，高度刚好能露出每支钻头的螺旋槽部分，既不会因为过高占用工具箱过多空间，也不会因为过矮导致钻头放置不稳倾倒。安装边界上，收纳座底部做了平面处理，可以直接放置在工作台面、工具柜层板上，也可以通过底部预留的两个沉孔用螺丝固定在工装架侧面，不会因为车间振动出现滑移。每支钻头的刃部长度都做了统一的比例设计，1mm直径钻头的刃长对应12mm，6mm直径钻头的刃长对应32mm，既满足常规钻孔深度的使用需求，也避免刃长过长造成钻削时刚性不足出现晃振，影响孔壁粗糙度和孔径精度。

在实际生产场景里，这套钻组常放在装配工位的随手可及位置，装配过程中需要补钻定位孔、过孔时不用往返工具室取钻头，能大幅减少辅助作业时间。针对小直径钻头易折断的问题，收纳座的插孔深度做了差异化设计，小直径钻头的插孔深度更深，能包裹住更长的钻柄部分，避免取放时碰到刃部造成崩刃或者折断。钻体的材质对应高速钢基础牌号，能满足日常非淬硬材料的加工需求，不需要使用硬质合金钻头的高成本配置，兼顾了使用成本和加工性能。从建模逻辑来看，整套模型还原了直柄麻花钻的螺旋槽曲面特征、钻尖的切削刃角度、刃带的宽度细节，收纳座的插孔位置度与每支钻头的柄部直径一一对应，装配后不会出现干涉问题，可直接用于工具场景的装配仿真、工装布局的可视化展示，也能作为钻削加工教学的演示模型，帮助新人快速识别不同直径钻头的外形差异，理解直柄钻的装夹方式和适用场景。
