复古蒸汽机车三维结构设计作品

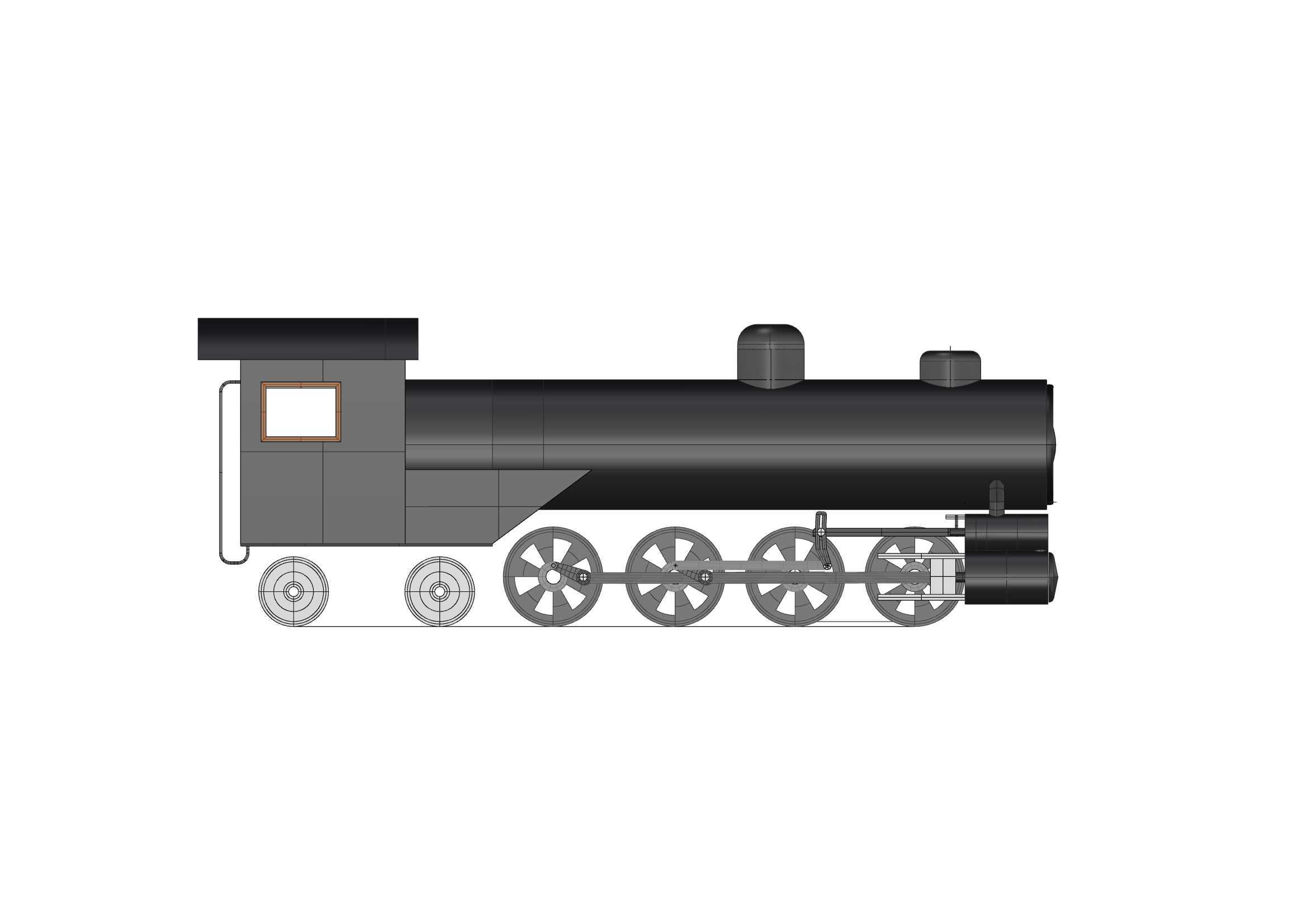

　　这款蒸汽机车的三维建模工作，最初是为了还原早期铁路干线主力牵引设备的结构逻辑，建模过程中没有刻意做艺术化夸张处理，所有结构比例都参考了现存窄轨蒸汽机车的实测尺寸推导而来。从实际应用场景来看，这类机车曾是工矿厂区内部转运、林区木材运输、景区观光线路的核心牵引动力，不同于干线大轨距机车，这款模型对应的窄轨机型转弯半径更小，能适应厂区、林区内部狭窄的线路布局，在电气化线路无法覆盖的偏远作业区域，这类结构简单、维护门槛低的蒸汽动力设备曾承担了数十年的物料转运任务。

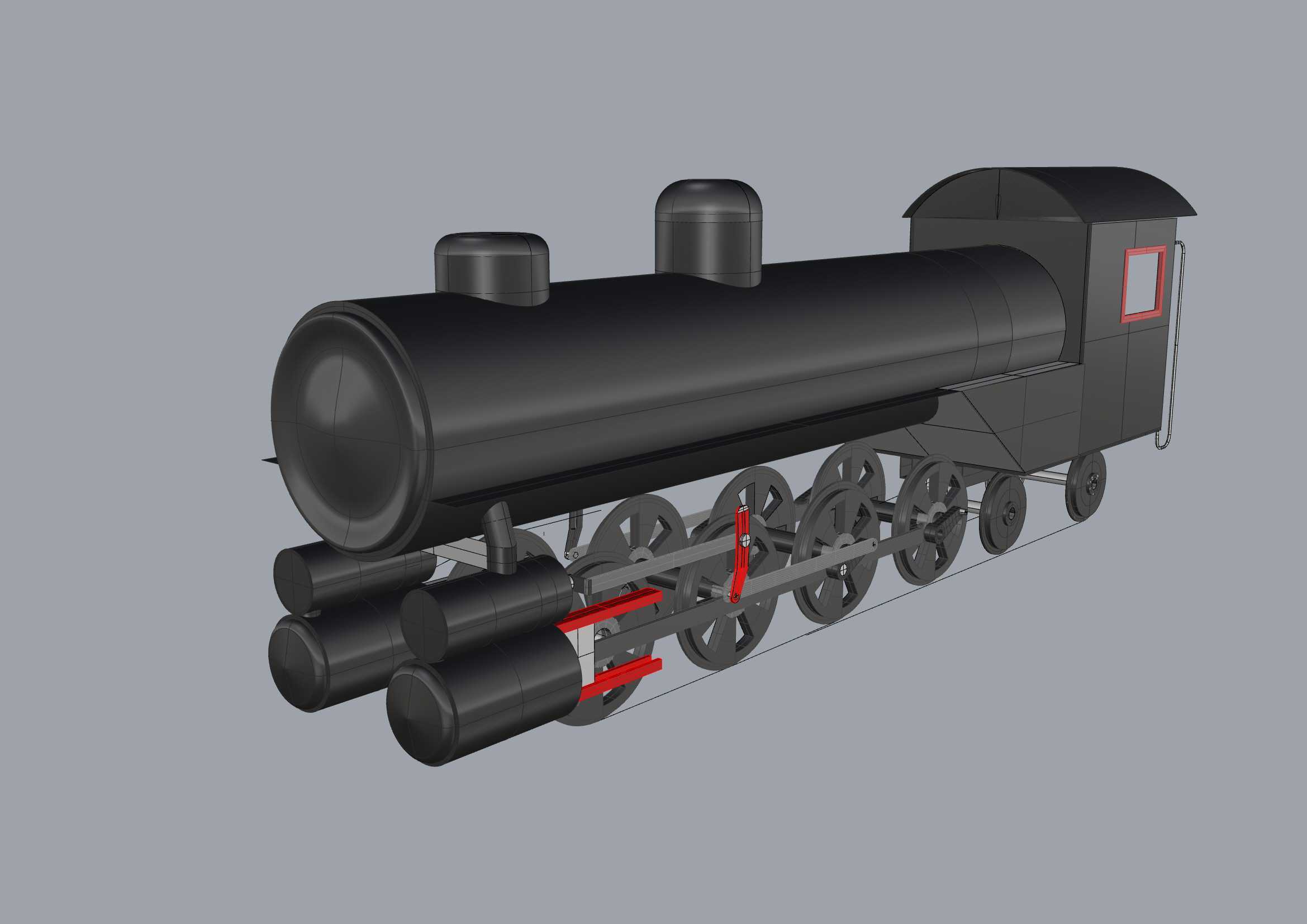

　　建模时优先梳理了走行部的装配关系，动轮、导轮、从轮的轴距严格按照轨距适配要求设定，轮对与车架的连接位置预留了弹簧减震的安装空间，避免建模时出现结构干涉——实际运行中，动轮通过连杆将气缸的往复动力转化为轮对旋转扭矩，建模时特意还原了连杆与曲拐销的配合间隙，这个间隙如果在建模阶段忽略，后续做运动仿真时会直接出现卡滞，和实际运维中连杆间隙过大导致的敲击异响问题逻辑完全一致。锅炉部分的建模没有做简化处理，从烟箱、锅筒到顶部的汽包、砂箱，都按照实际承压容器的布局排布，汽包位置对应锅筒内部的蒸汽聚集区，砂箱的落砂管位置正对动轮踏面上方，实际运行中撒砂装置就是通过这个管路向轮轨接触面撒砂，提升湿滑轨面的黏着力，避免起步或爬坡时出现空转。

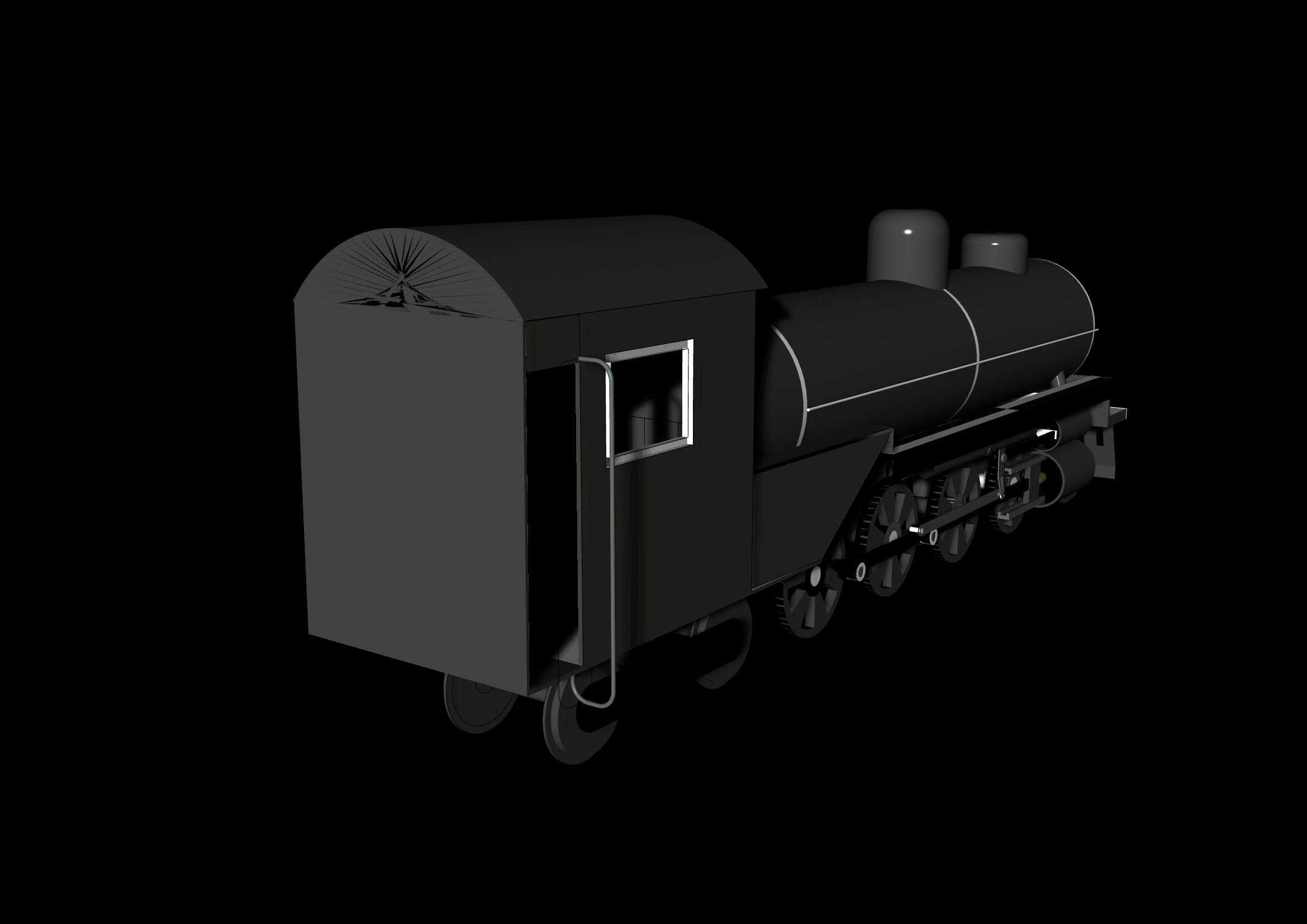

　　司机室的结构设计充分考虑了窄轨机车的尺寸限制，内部预留了司炉、司机的操作空间，侧窗位置对应瞭望视线范围，后方的煤仓入口直接和司机室连通，方便司炉作业时快速取煤，不需要额外设置外部通道，这也是小型工矿蒸汽机车的典型布局特征，能在有限的车体长度内压缩整体尺寸，适配短轴距的转弯需求。气缸部分布置在车架两侧，蒸汽管路从锅筒引出后直接接入气缸气室，建模时还原了气门的调节结构位置，这个结构直接决定了机车的动力输出大小，实际操作中司机通过调节气门开度控制进入气缸的蒸汽量，从而实现车速调整。

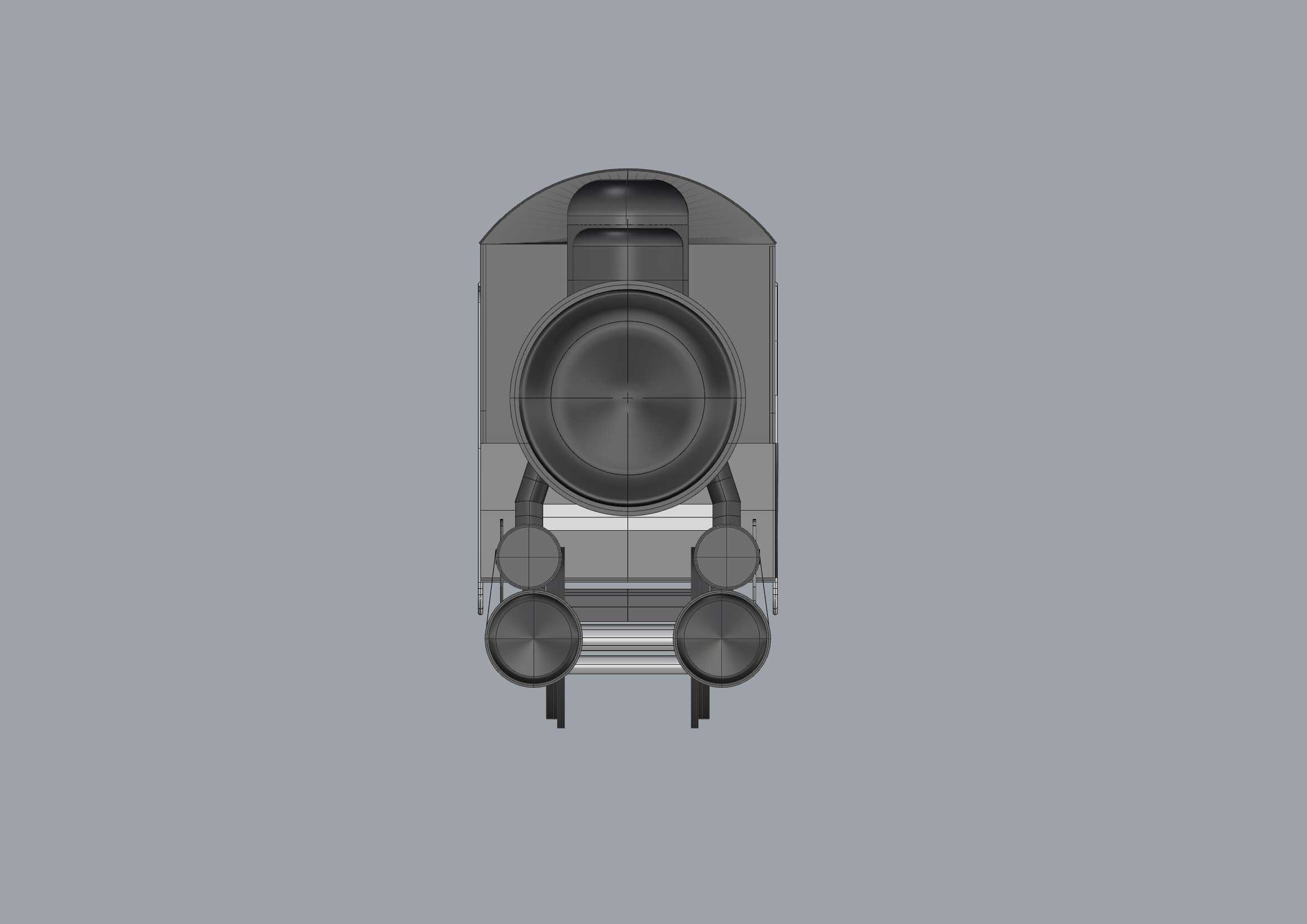

　　从安装边界来看，这款机车的整体宽度控制在窄轨线路的限界范围内，车体最外侧突出部分不会超出线路两侧的安全距离，顶部烟筒、汽包的高度也符合低空接触网（如果是后期改造线路）或者隧道的通行限界要求，车钩位置的高度和标准窄轨车辆的车钩高度完全匹配，能直接和矿区常用的敞车、棚车对接，不需要额外加装转接装置。建模过程中特意区分了焊接结构和铆接结构的细节，早期蒸汽机车的锅筒、车架多采用铆接工艺，模型上的铆钉排布完全按照实际铆接间距设置，而后期改造的管路支架则采用焊接结构，这些细节能帮助建模从业者理解不同时期轨道设备的工艺差异。

　　很多人做蒸汽机车模型时容易忽略排障器的结构，这款模型在车架前端设置了符合安全规范的排障器，下缘距离轨面的高度严格控制在安全范围内，能及时清理轨面的落石、杂物，避免异物进入轮对导致脱轨，这个细节在实际运行中直接关系到行车安全，也是工矿类牵引设备必不可少的结构部件。煤水车部分和机车本体采用铰接连接，建模时还原了铰接点的转动自由度，能让机车通过小半径曲线时，煤水车可以随线路角度灵活偏转，不会和机车本体发生结构碰撞，煤仓的容积按照短途运输的需求设定，能满足单趟作业的燃煤储备，不需要中途补煤，适配厂区、景区固定线路的往返运营需求。
