iDSA赛事纪念徽章立体结构设计

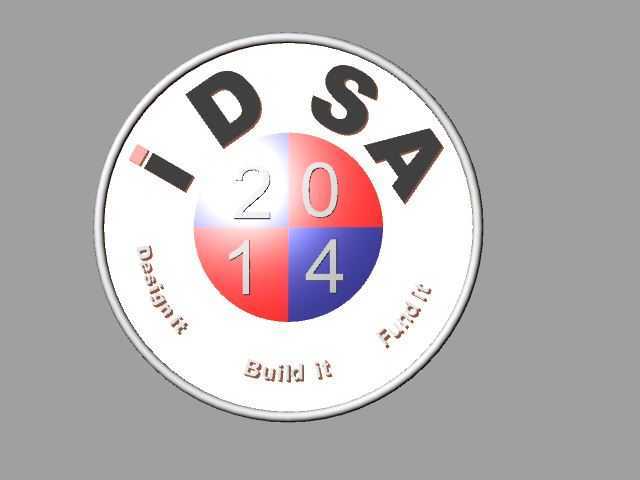

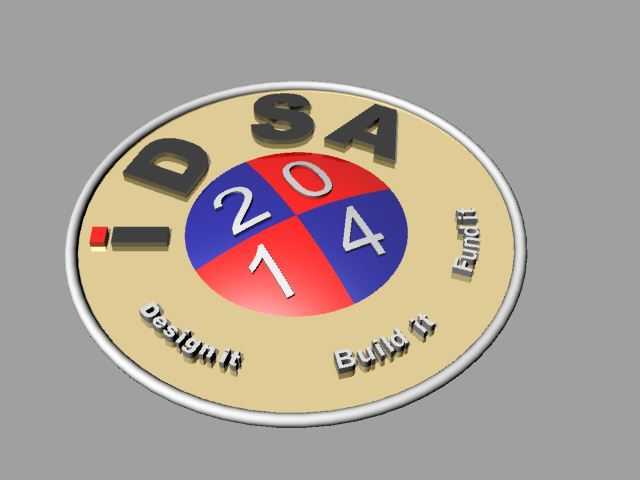

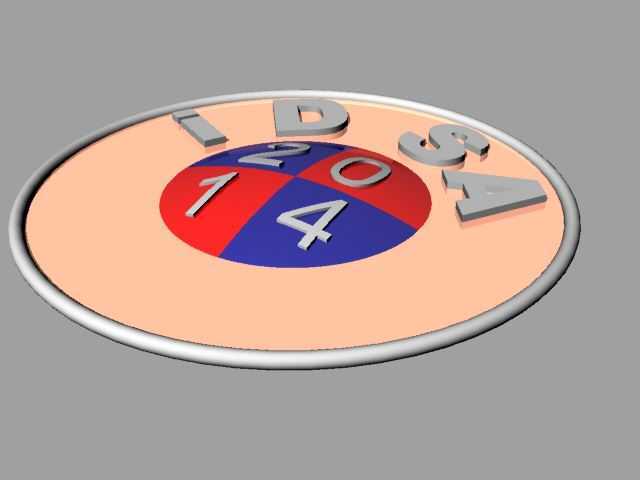

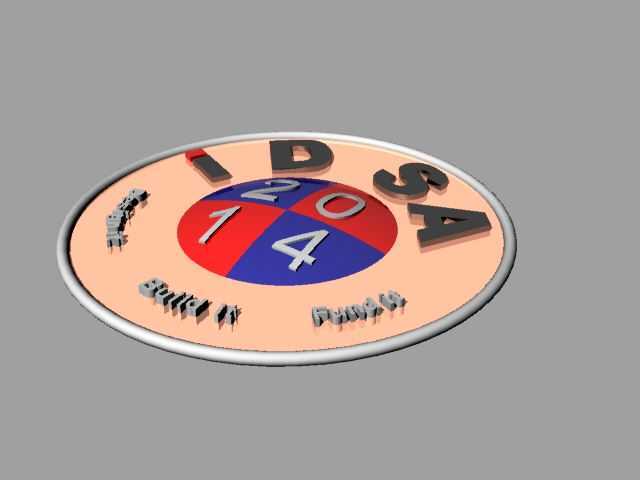

　　这款圆形立体标识件，最初的设计需求来自工业设计赛事的现场标识配套，主要用于赛事活动现场的工位标识、参赛作品展示区的定位铭牌，也可作为赛事周边的纪念摆件使用，适配桌面摆放、展示墙粘贴固定两类安装场景。从结构设计逻辑来看，整体采用圆盘式基底结构，基底边缘做了圆弧收边处理，避免锐边划伤，基底厚度控制在3mm，既保证手持摆放时的质感，也不会因为过厚导致粘贴固定时突出墙面过多影响视觉效果。基底表面的立体字符采用凸起式结构设计，字符凸起高度为1.5mm，字符边缘做了0.2mm的倒角处理，一方面避免注塑或者3D打印过程中出现锐边缺料的问题，另一方面日常擦拭清洁时不会勾挂织物，提升长期使用的耐用性。中心区域采用四等分色块分区设计，

　　每个分区的数字字符独立凸起，和外圈的赛事主题字符形成视觉层级差，远观时可以快速识别中心的年份标识，近看时能清晰分辨外圈的赛事名称与主题文字，满足不同视距下的识别需求。安装边界方面，整体圆形轮廓直径为80mm，背面预留了直径60mm的圆形背胶粘贴区域，同时在基底背面中心位置设计了直径2mm、深度1mm的定位凹点，粘贴安装时可以通过凹点对准墙面的定位标记，保证安装位置的精准度；如果作为桌面摆件使用，可搭配配套的L型亚克力支架，支架插脚对应基底背面预留的1mm宽环形卡槽，无需额外粘接即可稳定放置，拆装方便不会破坏标识表面的涂装效果。从实际应用场景延伸来看，这类立体标识结构不仅可以用于赛事活动，调整表面字符内容后，

　　也可用于生产车间的设备状态标识、班组工位铭牌、产品展示台的品牌标识件，结构本身的通用性较强。设计过程中针对字符的凸起比例做了多轮调整，最初的方案字符凸起高度设置为2.5mm，打印样件后发现字符根部和基底衔接处容易出现应力集中，轻微磕碰就会出现字符断裂的问题，后续将凸起高度下调到1.5mm，同时在字符根部增加了0.3mm的圆角过渡，大幅提升了结构的抗冲击性能，日常搬运、摆放过程中不易出现字符缺损的问题。表面分色区域采用凹陷填色的结构设计，色块区域比基底表面低0.2mm，填色后色层和基底表面齐平，长期使用不会因为摩擦导致色块脱落，相比表面印刷的工艺，这种结构填色的方式耐用性提升三倍以上，适合在人员流动大的活动现场、

　　多粉尘的生产车间环境使用。整体结构没有细小的悬空结构，不管是采用FDM3D打印、光固化打印，还是采用注塑工艺批量生产，都不需要额外添加支撑结构，生产过程中材料利用率高，后处理工序简单，批量生产时的成本控制优势明显。针对不同的使用场景，基底厚度可以做适配调整，作为墙面粘贴标识使用时可将基底厚度减薄至2mm，降低整体重量，提升背胶粘贴的牢固度；作为桌面纪念摆件使用时可将基底厚度增加至5mm，提升摆放时的坠手感，整体结构的参数调整灵活，不需要改动核心的字符布局与衔接结构，即可快速适配不同的使用需求。
