施耐德款带触点红色蘑菇头急停按钮

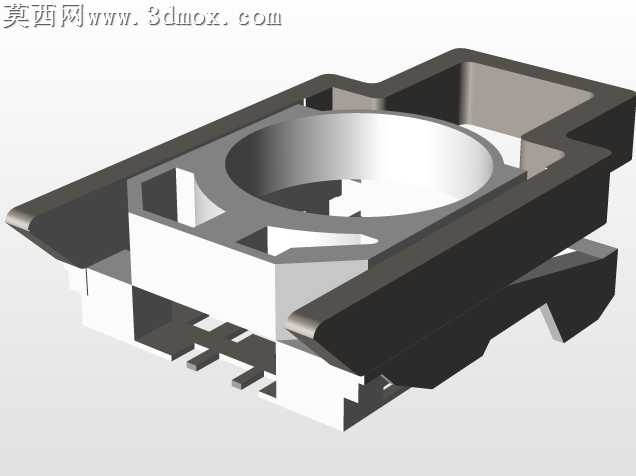

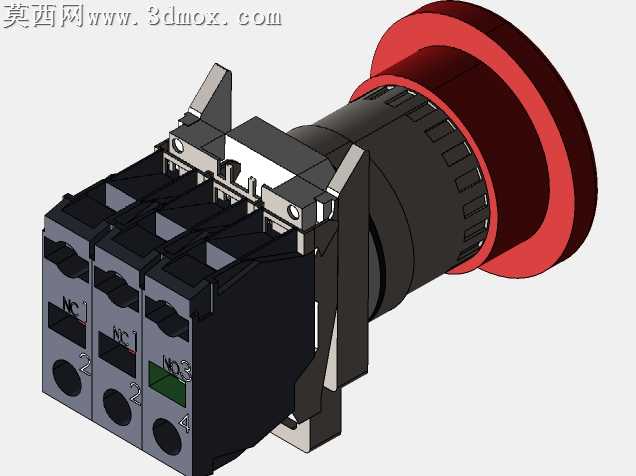

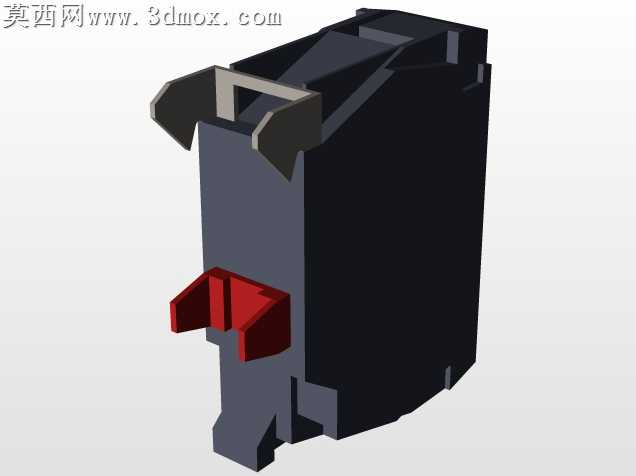

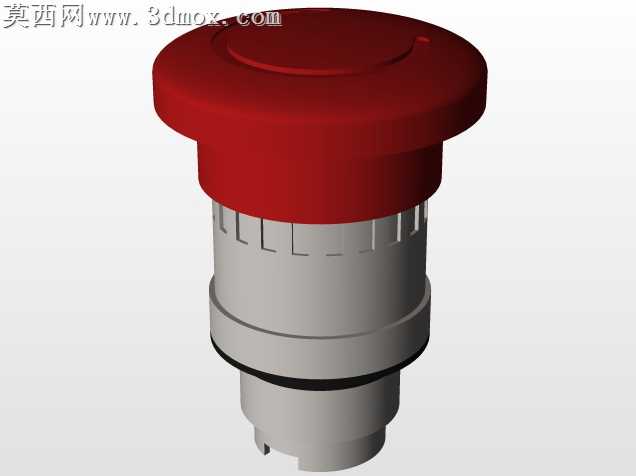

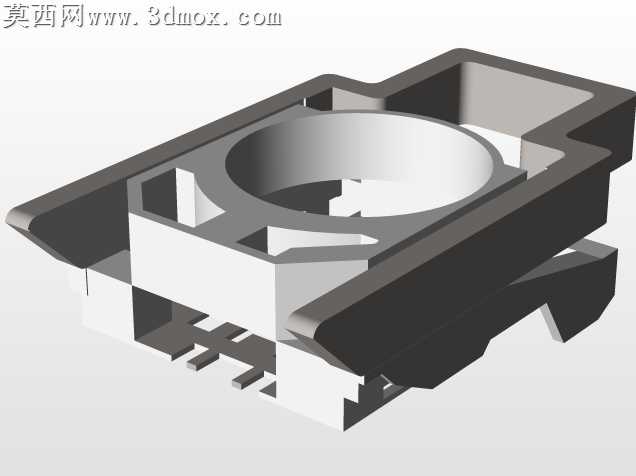

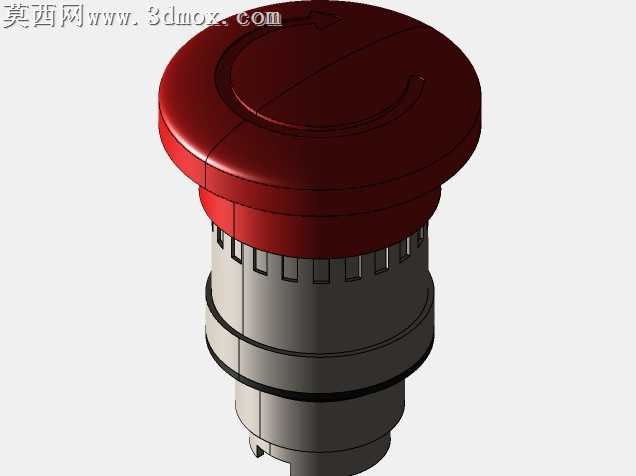

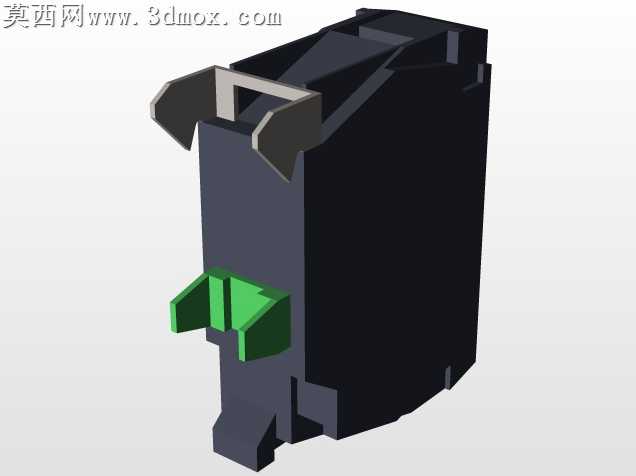

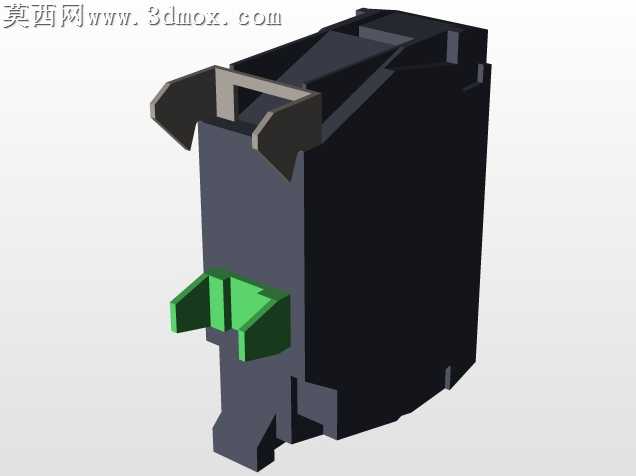

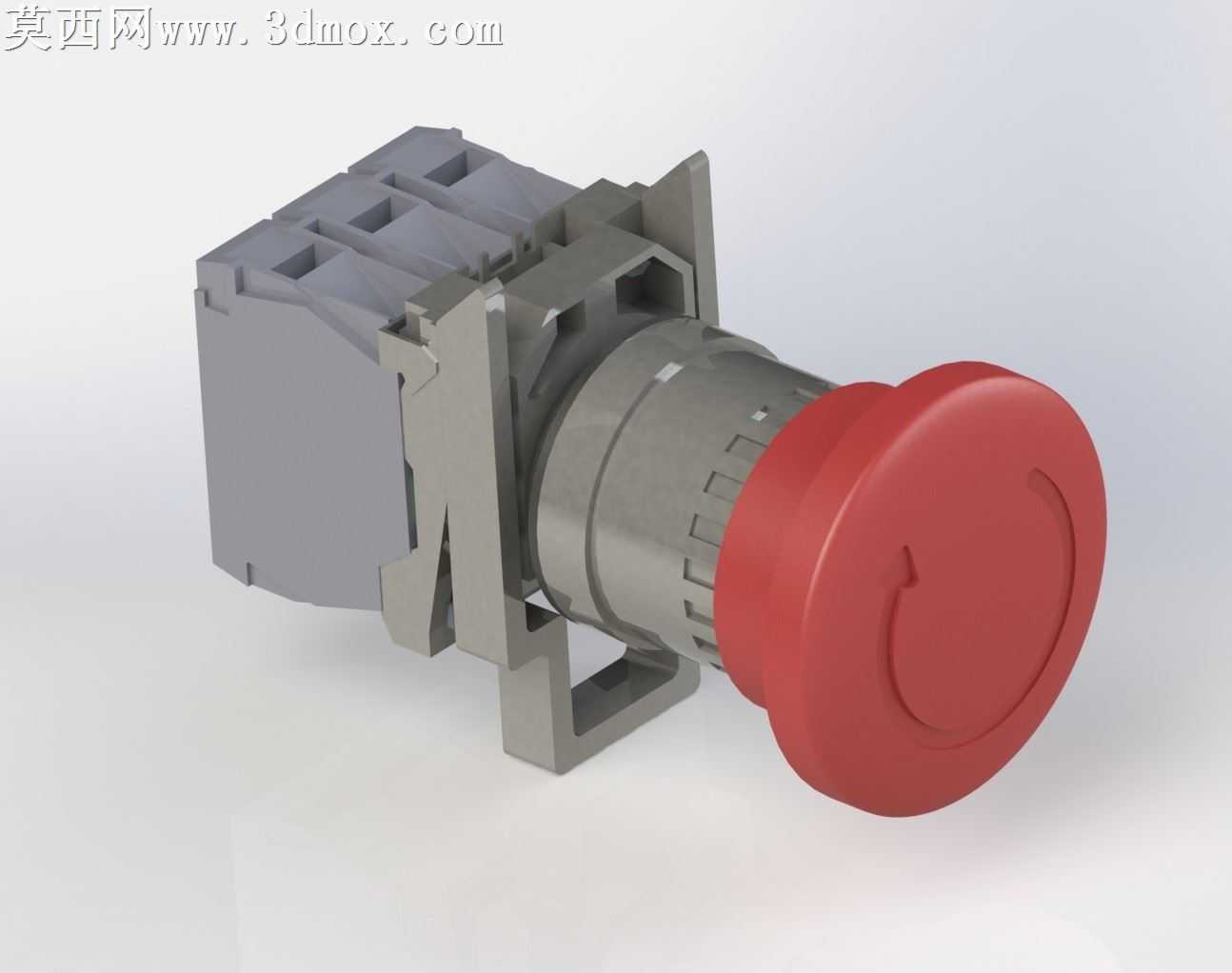

本模型为工业场景常用的急停控制按钮，采用SolidWorks完成全参数化三维建模，建模过程严格遵循施耐德XB2系列急停按钮的实际尺寸规范，完整还原了产品的装配逻辑与结构细节。模型整体分为操作头、锁紧基座、触点模块三个核心装配层级，操作端为标志性的红色蘑菇头按压帽，建模时通过旋转凸台生成帽体基础轮廓，表面做了细微的防滑纹理处理，帽体边缘预留了旋转复位的导向卡槽，还原了急停按钮按下锁定、旋转解锁的动作结构特征。中间的连接基座部分，通过拉伸、切除特征还原了卡扣式安装结构，包含与柜体面板配合的安装卡位、锁紧卡扣的弹性让位结构，基座表面的防滑齿纹、定位凸台均按照实物1:1复刻，保证安装结构的尺寸精度。后部的触点模块部分，完整构建了常开常闭触点的内部结构，包含静触点安装座、动触点桥、复位弹簧的安装位，触点模块与基座的拼接卡扣、接线端子的让位槽均做了精细化建模，所有装配间隙符合实际工业产品的公差要求。材质渲染阶段，蘑菇头操作帽采用哑光红色工程塑料材质，调整了漫反射粗糙度参数还原塑料的磨砂质感，基座与触点外壳采用浅灰色阻燃PA66材质，金属触点部分赋予抛光金属材质，添加了轻微的环境反射效果，接线端子部分做了镀锡金属的质感处理，整体渲染效果贴近实物的视觉表现。设计过程中优先保证结构的可装配性验证，所有活动部件的运动行程均做了限位约束，可直接用于电气柜装配的干涉检查、操作工位的人机工程模拟，模型同时导出了STEP通用格式，可兼容多款三维设计软件直接调用，适用于自动化设备建模、电气控制柜设计、工业安全培训演示等多类场景使用。
