带翻盖防护的RJ45电源集成接入端口

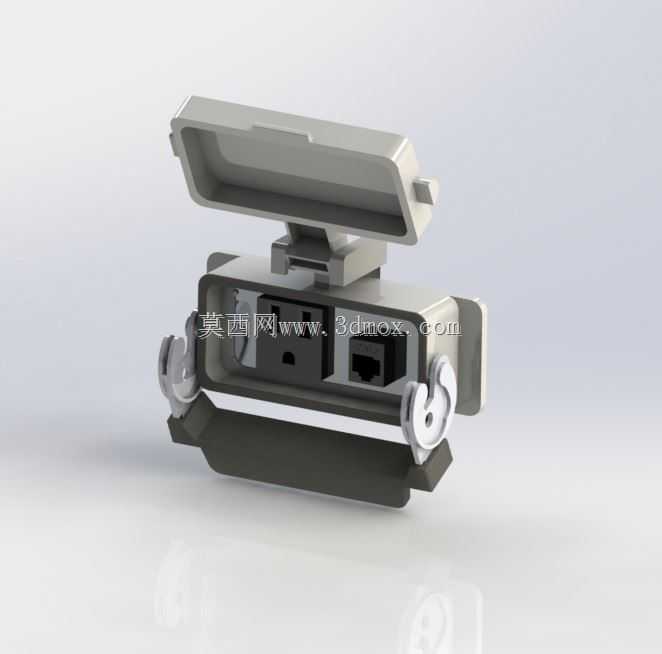

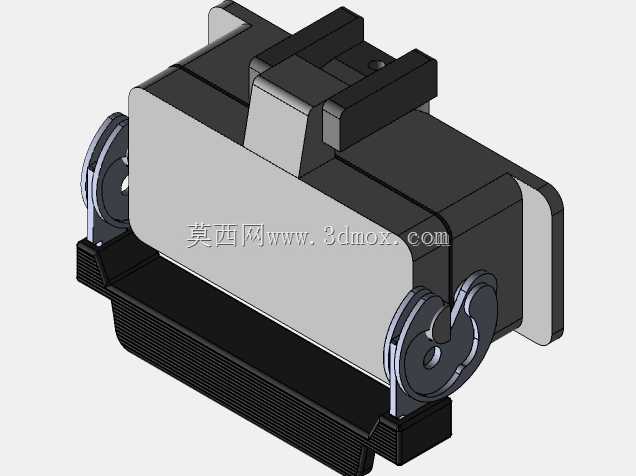

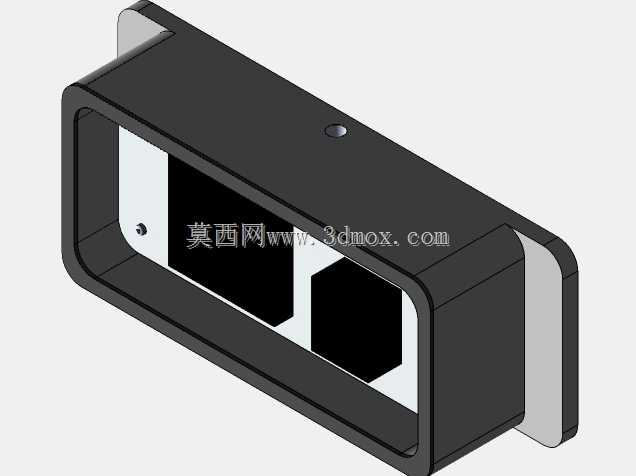

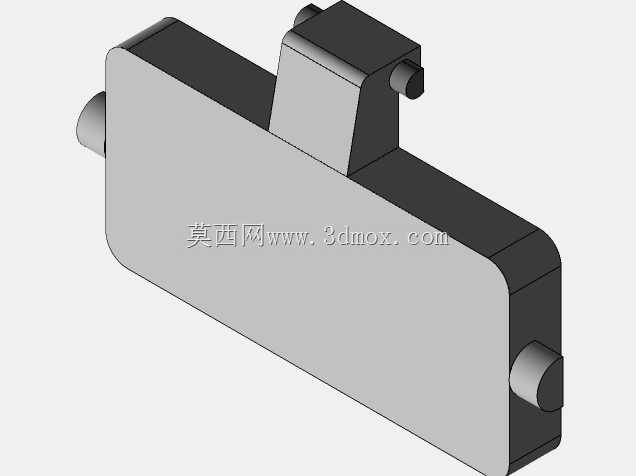

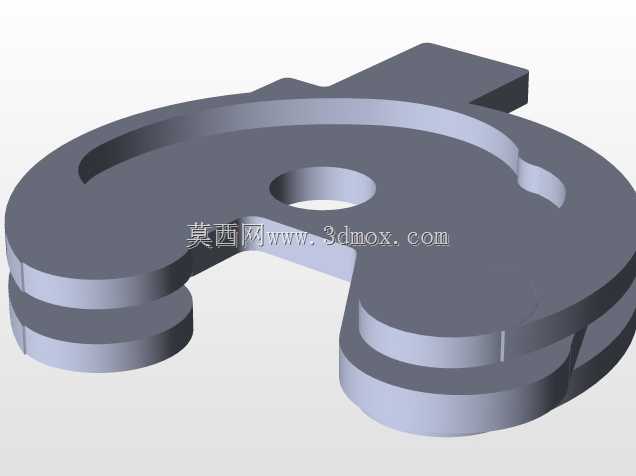

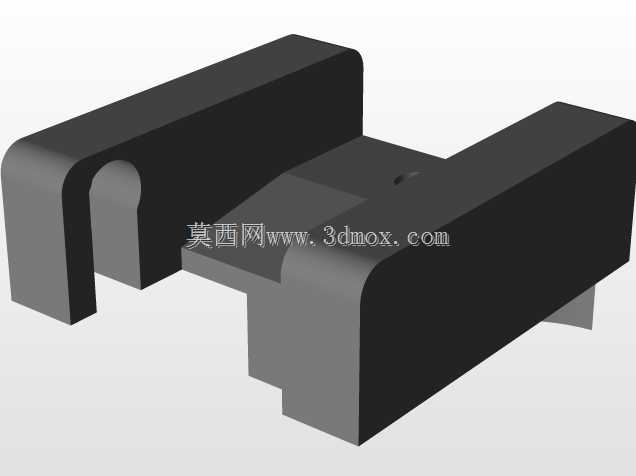

这款集成式接入端口在工业现场的布线场景里适配性极强，常见于车间设备侧墙、户外机柜内壁、自动化生产线工位旁的墙面安装位，同时承担以太网通讯接入与市电取电的双重功能，避免了传统布线时通讯接口与电源插座分开开孔、分别安装的繁琐工序，能有效缩减现场安装的开孔数量，降低柜体或墙面的密封处理难度。产品自带的上翻式防护盖是设计中的核心实用结构，在接口未插接使用时，防护盖可通过侧边的卡扣结构与底座紧密扣合，阻挡车间内的切削粉尘、飞溅的切削液、户外场景下的雨水与浮尘侵入接口内部，避免金属接插件氧化、接触不良等常见故障，翻盖与底座的连接采用一体铰接结构，反复开合不会出现断裂松脱问题，适配工业场景下高频次的插拔使用需求。底座两侧的旋转锁扣结构，是为墙面嵌入式安装设计的快装结构，安装时无需额外加装固定螺丝，将底座嵌入预先开好的安装孔后，旋转两侧锁扣即可卡紧安装壁面，适配厚度在1.5mm到4mm之间的金属柜体板材、墙面装饰面板，安装边界的容错空间充足，不需要现场对安装孔做二次修配。接口布局上，RJ45网线接口与国标两孔电源插座并排布置在底座内部腔体，两个接口的间距经过反复校核，即使同时插入水晶头与电源插头，两者之间也不会出现干涉，插接操作时手部有足够的操作空间，不会出现插好一个接头后另一个接头无法顺利插入的问题。底座的密封胶圈沿安装面一周布置，扣合后能达到IP65级别的防护能力，完全满足户外机柜、潮湿车间、粉尘工况下的使用要求，建模过程中对所有卡扣的配合间隙、锁扣的旋转行程、接插件的安装避让空间都做了完整的干涉检查，所有结构都符合实际开模生产的尺寸要求，可直接用于结构验证、安装模拟以及配套的布线设计参考。
