可多角度调节旋转连杆支撑安装组件

　　在自动化产线改造、狭小空间设备布设、特殊工位检测单元搭建的场景里，经常会遇到安装基面受限、目标固定位置存在空间遮挡、常规直杆支架无法调整角度抵达指定点位的问题，这类场景下刚性固定支架往往无法适配现场复杂的空间约束，要么需要额外焊接转接支座增加施工量，要么支架探出长度过长引发刚性不足、设备运行时出现抖动偏移的问题，这款可调节旋转连杆安装组件正是针对这类工程痛点设计的支撑固定部件。

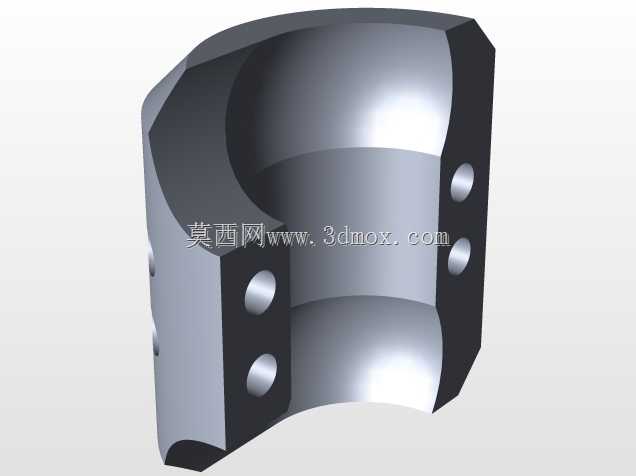

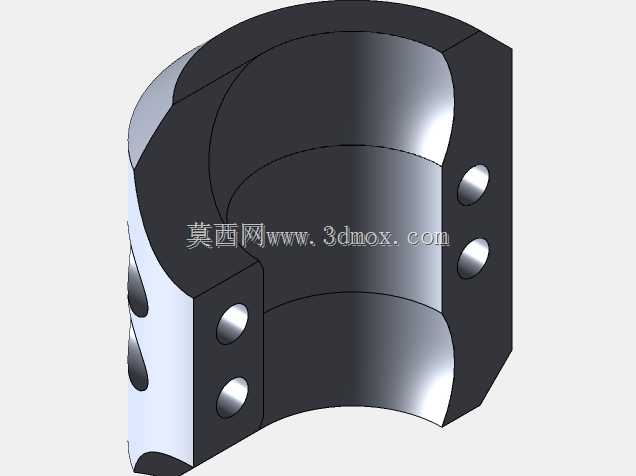

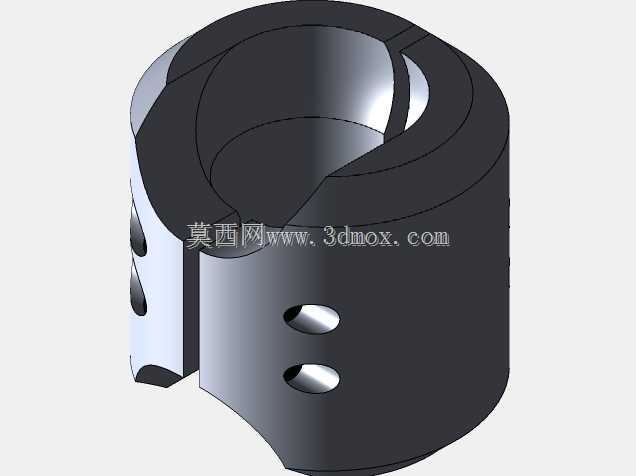

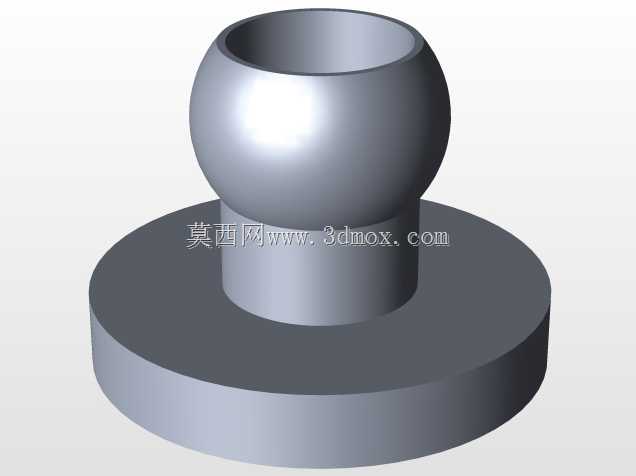

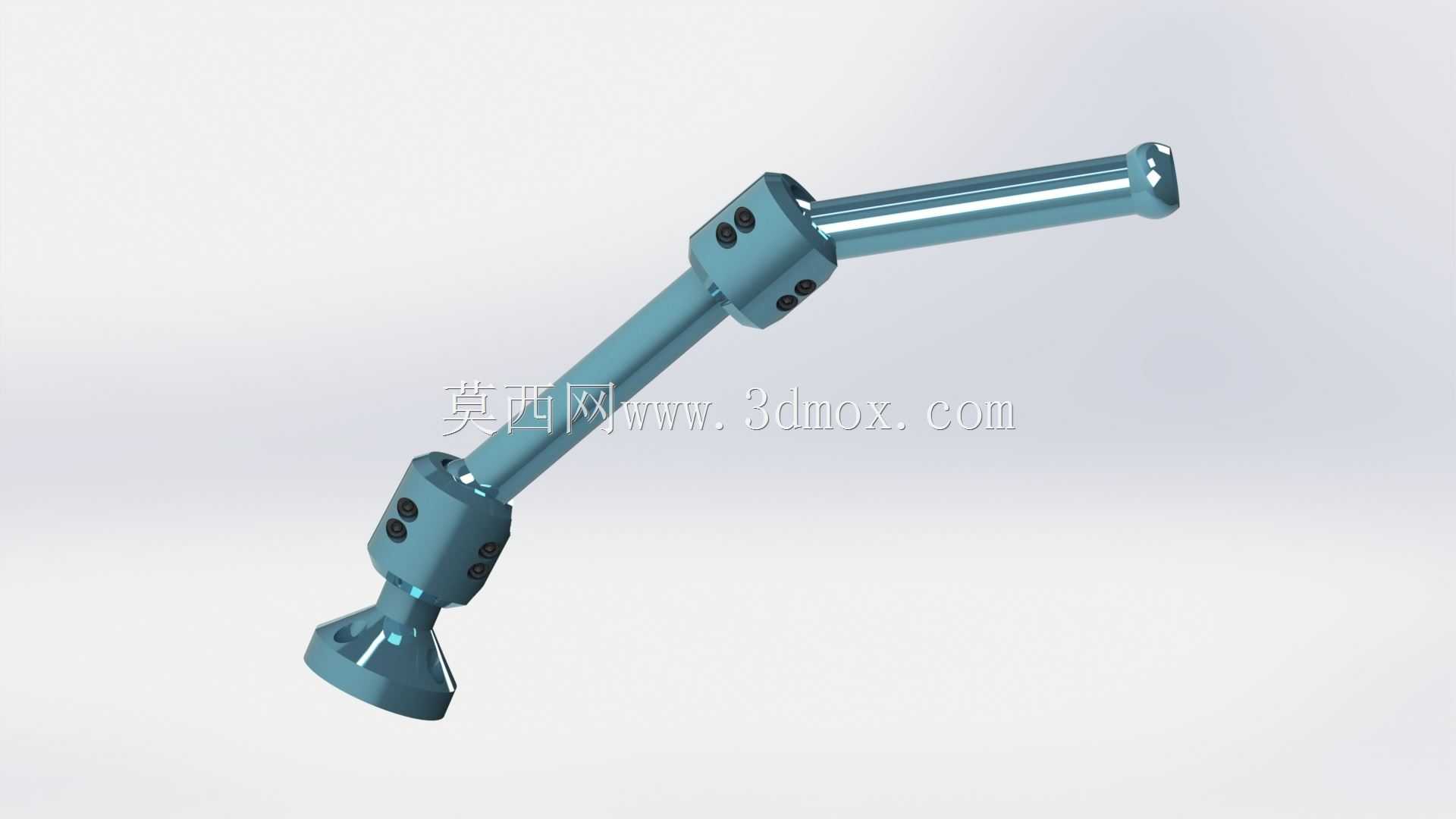

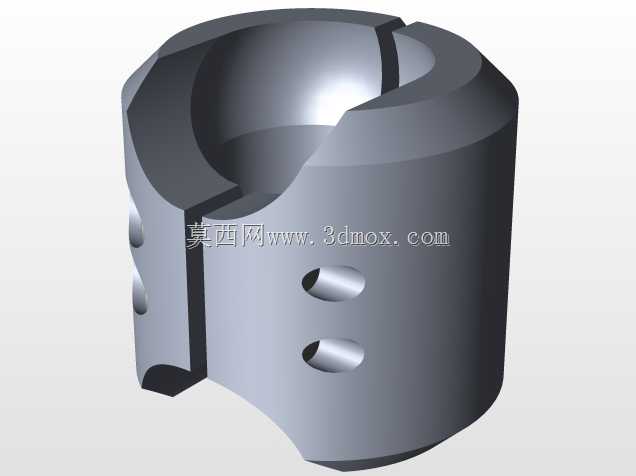

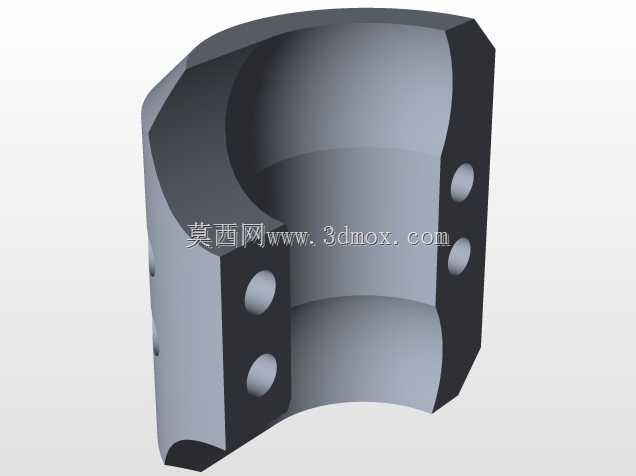

　　从结构功能来看，该组件采用多段式杆体搭配夹锁紧固的旋转连接节点，每处连接节点都可以实现两个正交方向的角度调整，调整到位后通过节点侧面的紧定螺钉施加锁紧力，依靠夹套与杆体接触面的静摩擦力实现角度锁止，不会出现常规球铰支架长期使用后磨损松旷、定位偏移的问题。两端的安装接口分别适配设备端与基面固定端，设备端采用带定位止口的法兰式连接面，可以直接对接摄像头、吹扫气嘴、小型传感器、辅助照明模块这类需要精准调整指向的外围设备，基面端采用带锥面定位的安装座，可以直接固定在设备型材、墙面支架、机床护板这类常见安装基面上，不需要额外加工复杂的转接结构。

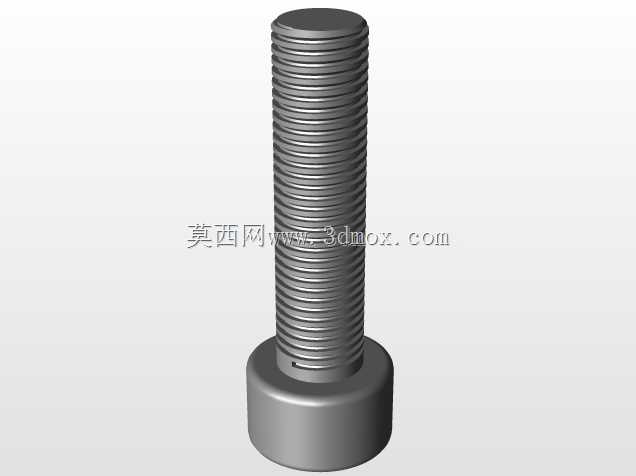

　　设计过程中优先考虑了现场安装的容错性，每段杆体的长度经过合理配比，既可以通过多段组合实现较大范围的空间延伸，也不会因为单段杆体过长导致整体刚性下降，连接节点的旋转阻尼经过调校，未锁紧状态下可以手动托举设备端调整角度，不会出现杆体自行垂落的问题，方便现场施工人员单人完成对位调整，不需要额外人员辅助扶稳。夹套部位的螺钉采用标准内六角规格，现场使用常规内六角扳手即可完成锁紧与松脱操作，不需要配备特殊工装，后期维护调整角度时也不需要整体拆卸支架，仅需松脱对应节点的紧定螺钉即可重新对位。

　　从安装边界尺寸来看，该组件收拢状态下整体长度较短，可以适配狭窄空间内的近距离安装需求，完全展开调整至最大角度时，设备端的活动范围可以覆盖以基面安装点为球心、杆体总长度为半径的大部分球面区域，能够绕过前方的设备遮挡结构，将末端搭载的设备送至常规支架无法抵达的凹陷、拐角、设备间隙位置。杆体本身采用金属材质加工，表面做防锈处理，可以适配车间多尘、存在少量切削液飞溅的工业环境，长期使用不会出现锈蚀卡滞、节点无法调整的问题。锁紧夹套的抱紧力经过核算，在常规安装姿态下可以承载0.5kg以内的末端设备，完全覆盖工业摄像头、小型气嘴、微型传感器这类常见搭载件的重量需求，即使设备运行存在小幅振动，锁止后的节点也不会出现角度滑移，保证搭载设备的位置精度稳定。

　　在实际工程应用中，这类可调安装组件可以替代大量现场自制的焊接支架，减少现场施工的焊接、打磨、喷漆工序，只需要通过螺栓固定基面安装座，再逐段调整杆体角度至目标位置后锁紧节点即可完成安装，整体施工时间相比自制支架可以缩短70%以上，后期产线调整工位、变更设备检测位置时，也可以直接松脱节点重新调整角度，不需要废弃原有支架重新制作，大幅降低现场改造的物料与时间成本。针对吹扫工位的应用场景，该组件可以将气嘴精准调整至切屑容易堆积的刀具出口、传送带缝隙位置，相比固定管路的吹扫方向，调整灵活度更高，可以根据实际生产中的切屑堆积情况随时调整吹扫角度，保证吹扫效果。针对视觉检测工位，该组件可以将摄像头调整至最佳拍摄角度，避开设备的运动部件与光路遮挡，不需要额外设计复杂的相机支架，缩短视觉项目的实施周期。
