深拉伸渐进冲压成型工装模具结构

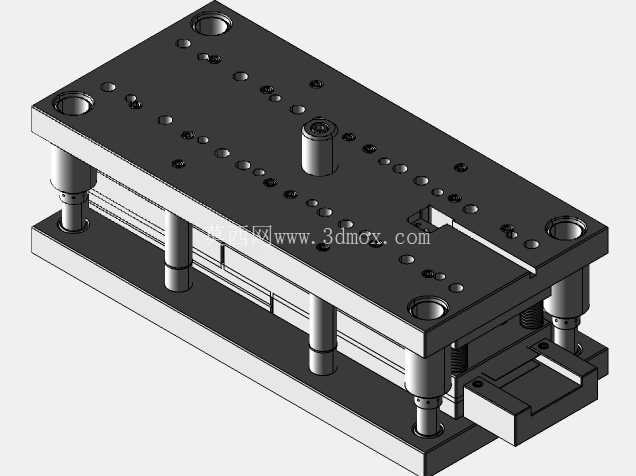

　　这套深拉伸渐进成型工装，主要应用于五金冲压产线的连续拉伸工序，针对需要多步逐次变形的薄壁金属件加工场景，常见于汽车开关类薄壁壳体、小型家电金属外壳、3C类精密金属结构件的批量冲压生产环节，适配常规开式、闭式机械压力机的安装接口，可直接挂载在对应吨位的冲压设备上完成连续生产作业。从结构布局来看，整套工装采用标准后侧导柱模架作为基础承载结构，上下模座通过四组等高导柱导套实现精准导向，导柱配合间隙控制在0.01-0.02mm区间，能够抵消高速冲压过程中产生的侧向力，保证上下模合模时的对位精度，避免拉伸过程中出现壁厚不均、拉裂、起皱等常见成型缺陷。

　　上模部分集成了多步拉伸凸模、压边圈组件以及卸料弹性元件，弹性元件采用矩形螺旋弹簧搭配等高套筒的组合结构，可根据不同拉伸工序的压边力需求，调整弹簧预压量来匹配对应压边力，防止板材进料过程中因压边力过大导致材料流动受阻开裂，或是压边力过小导致法兰边起皱。下模部分对应布置了多工位拉伸凹模、定位销以及顶料机构，工位之间按照拉伸变形的变形量梯度依次排布，首工位完成首次浅拉伸，后续工位逐次增加拉伸深度、缩小成型直径，最后工位完成整形与切边工序，所有工位的中心距严格匹配送料机构的步距精度，保证条料在每个工位的定位误差控制在0.03mm以内。

　　安装边界方面，上下模座的安装槽、压板固定位按照行业通用压力机的T型槽间距设计，模座总闭合高度适配常规160吨以内机械压力机的闭合高度调节范围，上模柄采用标准直径规格，可直接与压力机滑块的模柄孔配合锁紧，无需额外加工过渡连接法兰。设计过程中重点考虑了拉伸工序的材料流动规律，每个拉伸工位的凸凹模圆角半径按照变形程度依次递减，避免单次变形量超过材料的延伸率极限，同时在压边圈表面开设了对应料厚的储油槽，冲压过程中可存储拉伸润滑油，降低板材与模具型腔表面的摩擦系数，减少模具表面的拉伤磨损，提升模具的连续冲压寿命。

　　模具的导向件、弹性元件均采用模块化快换设计，导套、导柱出现磨损后可直接拆卸更换，无需重新加工模座基准面，工位凸凹模采用镶拼式结构，单个工位的成型零件出现磨损或崩损时，可单独拆卸对应镶件进行修磨或更换，大幅降低模具的维护成本与停机维护时间。在实际生产场景中，这套工装搭配自动送料机可实现每分钟15-25次的连续冲压作业，成型后的零件尺寸一致性稳定，关键尺寸的CPK值可达到1.33以上，满足精密五金件的批量生产质量要求，同时多工位渐进的结构设计省去了单工序模多次周转定位的辅助时间，大幅提升生产效率，降低人工操作的安全风险。结构上还预留了误送料检测组件的安装位，可加装接触式误送检测探针，当条料送料步距出现偏差时，检测探针会触发压力机紧急停机信号，避免模具因误送料导致的型腔损坏，提升整套工装的运行可靠性。
